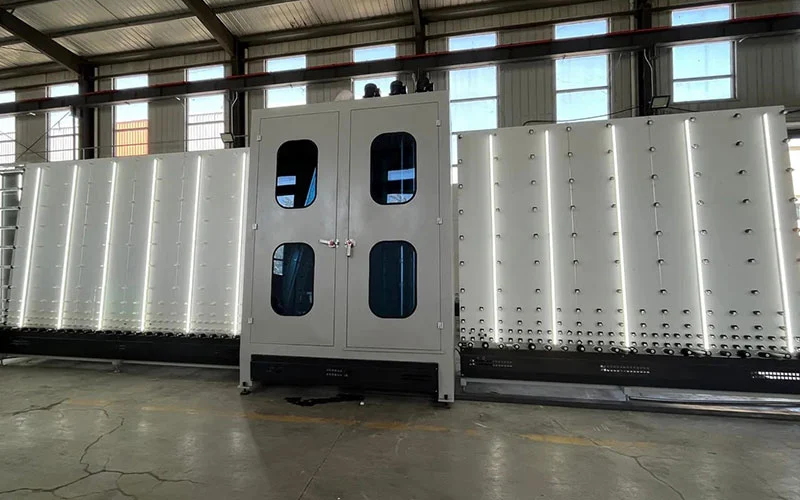

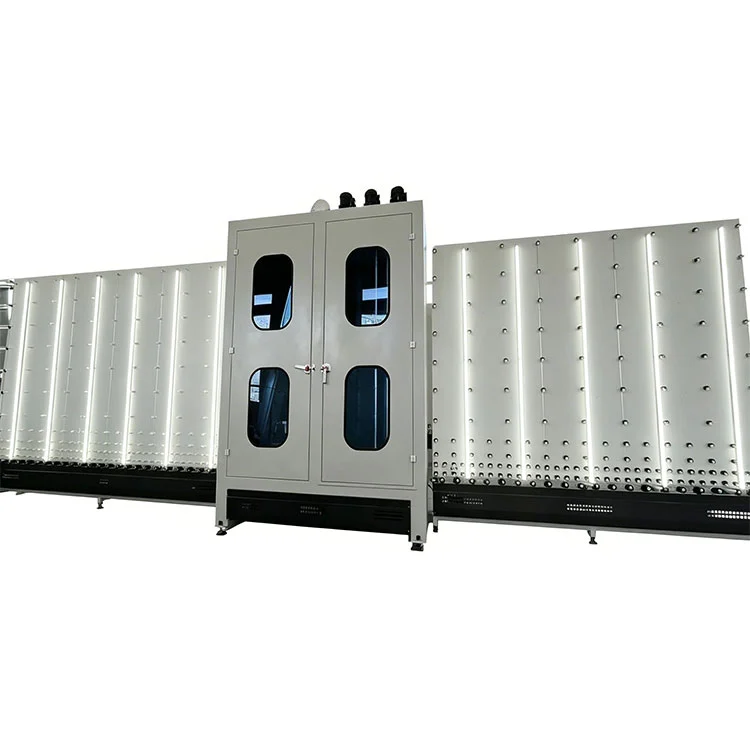

इन्सुलेटेड ग्लासको लागि स्वचालित धुने सुकाउने प्रेस लाइन

मुख्य विशेषताहरु

1. टचस्क्रिन HMI संग PLC नियन्त्रण:सम्पूर्णइन्सुलेटेड ग्लासको लागि स्वचालित धुने सुकाउने प्रेस लाइनएकल नियन्त्रण प्यानल मार्फत व्यवस्थापन गरिन्छ। अपरेटरहरूले इन्टरफेसबाट धुने गति, सुकाउने तापक्रम, प्रेस प्रेशर, र आर्गन फिल अवधि सेट गर्न सक्छन्। वास्तविक-समय स्थिति सूचकहरूले प्रत्येक स्टेशनको कार्य अवस्था देखाउँदछ, र अलार्म सन्देशहरू सेट प्यारामिटरहरूबाट विचलनहरू झण्डा गर्दछ।
2. स्वचालित लेपित सतह पत्ता लगाउने:धुने खण्ड प्रविष्टिमा राखिएका अप्टिकल सेन्सरहरूले लो-ई र अन्य लेपित गिलास सतहहरू पहिचान गर्छन्। प्रणालीले ब्रसको दबाब र पानीको प्रवाहलाई तदनुसार समायोजन गर्दछ र यदि फलक गलत दिशामा कोटेड साइडसँग लोड गरिएको छ भने लाइन रोक्न सक्छ।
3. चर आवृत्ति ब्रश ड्राइव:ब्रश रोलर मोटरहरू इन्भर्टर-नियन्त्रित छन्, जसले अपरेटरलाई गिलास अवस्थाको आधारमा घुमाउने गति समायोजन गर्न अनुमति दिन्छ। भारी फोहोर भारहरू उच्च ब्रश टर्कको साथ कम कन्वेयर गतिमा सम्बोधन गर्न सकिन्छ, जबकि मानक सफाई छिटो थ्रुपुटमा चल्छ।
4. आत्म-अनुकूलन हावा चक्कु सुकाउने:हावा चक्कु असेंबलीले गिलासको मोटाईलाई महसुस गर्छ र अन्तर स्वतः समायोजन गर्दछ। बन्द-लूप तातो हावा परिसंचरण प्रणालीले किनाराहरू सहित सम्पूर्ण गिलास क्षेत्रमा पानी-मुक्त सतहलाई लक्षित गर्दै, सुकाउने तापक्रमलाई निरन्तरता दिन्छ।
5. स्वचालित स्पेसर र गिलास स्थिति:वायवीय पङ्क्तिबद्धताले थिच्ने चरण अघि एल्युमिनियम स्पेसर फ्रेम र गिलास प्यानहरू स्थिति रोक्छ। पङ्क्तिबद्धता सहिष्णुता ±1 मिमी भित्र कायम राखिएको छ एकरूप किनारा सील ज्यामिति सुनिश्चित गर्न।
6. बुद्धिमान आर्गन भरिने गणना:नियन्त्रण प्रणालीले आन्तरिक गुहा भोल्युम गणना गर्न गिलास आयामहरू र स्पेसर चौडाइ पढ्छ, त्यसपछि आर्गन भरिने समय र प्रवाह दर समायोजन गर्दछ, दुवै underfilling र ग्याँस अपशिष्ट बेवास्ता।
7. एकीकृत आर्गन फिलको साथ सर्वो-संचालित प्रेस:प्रेस एकाइले एक स्टेसनमा असेंबली, थिचेर, र आर्गन फिलिंग भित्र जोड्छ। सर्वो ड्राइभले थिच्ने बल र समानान्तरतालाई नियन्त्रण गर्दछ, जबकि ग्यास इन्जेक्शन प्रणालीले ≥90% को पोस्ट-फिल आर्गन एकाग्रतालाई लक्षित गर्दछ।
8. उत्पादन अनुकूलता:लाइनले डबल ग्लाज्ड, ट्रिपल ग्लाज्ड, लो-ई लेपित, र ल्यामिनेट इन्सुलेट ग्लास एकाइहरू प्रशोधन गर्दछ। 10 देखि 48 मिमी सम्म समाप्त IGU मोटाई समायोज्य प्रेस र कन्वेयर गाइडहरू द्वारा समायोजित गरिएको छ।
9. रिमोट निगरानी र अनलाइन अपग्रेडहरू:इथरनेट पोर्टले कारखाना नेटवर्कमा जडान गर्न अनुमति दिन्छ। अधिकृत सेवा कर्मचारीहरूले टाढाको निदान, प्यारामिटर समायोजन, र कार्यक्रम अद्यावधिकहरूको लागि PLC पहुँच गर्न सक्छन्, साइटमा सेवा भ्रमणहरूको आवश्यकतालाई कम गर्दै।

प्राविधिक प्यारामिटरहरू

रेखा कन्फिगरेसन र कार्यप्रवाह

दइन्सुलेटेड ग्लासको लागि स्वचालित धुने सुकाउने प्रेस लाइनएक सीधा-प्रवाह उत्पादन लाइनको रूपमा व्यवस्थित गरिएको छ जसमा चार आपसमा जोडिएका स्टेशनहरू छन्। ग्लास पानाहरू लोडिङ अन्त्यमा प्रविष्ट हुन्छन् र प्रत्येक खण्ड मार्फत क्रमिक रूपमा पास हुन्छन्:

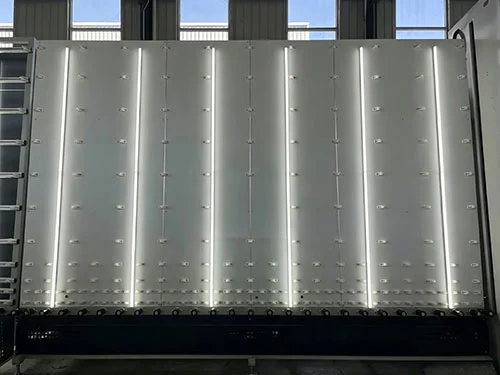

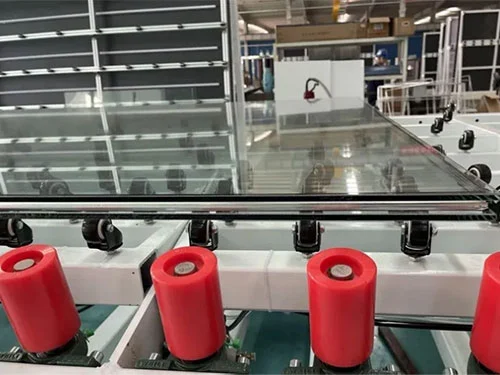

• लोड र निरीक्षण खण्ड:ग्लास प्यानहरू म्यानुअल रूपमा वा लोडरद्वारा इनपुट कन्वेयरमा राखिन्छन्। अप्टिकल सेन्सरहरूले धुने क्षेत्रमा खुवाउनु अघि गिलासको उपस्थिति, आयामहरू र लेपित सतहहरू पत्ता लगाउँछन्।
• धुने र कुल्ला खण्ड:समायोज्य दबाव स्क्रबको साथ दुवै गिलास सतहहरू घुमाउने नायलॉन ब्रश। ताजा पानी वा रिसर्कुलेटेड पानीलाई फ्ल्याट-जेट नोजलहरू मार्फत स्प्रे गरिन्छ, त्यसपछि खनिज अवशेषहरूलाई रोक्नको लागि डिमिनेरलाइज्ड पानी कुल्ला गरिन्छ।

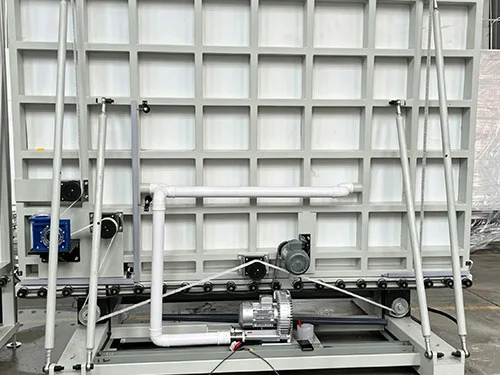

• सुकाउने खण्ड:तातो हावा गिलास मार्गको माथि र तल स्थित हावा चक्कुहरू मार्फत उडाइन्छ। हावा चक्कु अंतर स्वचालित रूपमा गिलास मोटाई समायोजित हुन्छ। एक बन्द-लुप ताप प्रणालीले ऊर्जा खपत प्रबन्ध गर्दा सुख्खा दक्षता कायम राख्न हावा पुन: परिक्रमा गर्दछ र पुन: तताउँछ।

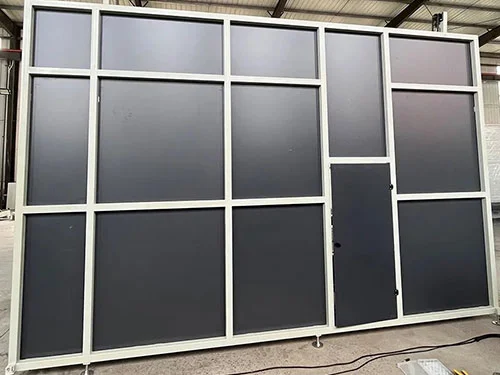

• सभा र प्रेस खण्ड:एल्युमिनियम स्पेसर फ्रेम, डेसिक्यान्टले पूर्व-भरिएको र प्राथमिक सीलको साथ लेपित, गिलास फलकमा राखिएको छ। दोस्रो गिलास फलक वायवीय रूपमा पङ्क्तिबद्ध छ। सर्वो-संचालित प्रेसले प्यानहरूलाई एक नियन्त्रित दरमा सँगै ल्याउँछ। अन्तिम थिच्नु अघि प्यानहरू बीच सम्मिलित गरिएको प्रोब मार्फत यस खण्डमा आर्गन फिलिंग गर्न सकिन्छ।

प्रमुख अवयवहरू

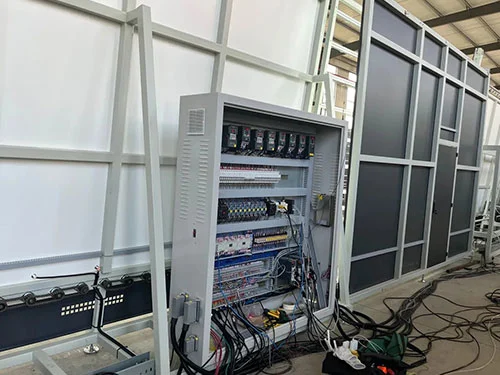

• PLC र HMI:रङ टचस्क्रिनको साथ औद्योगिक-ग्रेड प्रोग्रामेबल नियन्त्रक। प्रिसेट धुने, सुकाउने, र थिच्ने मापदण्डहरूको साथ धेरै गिलास रेसिपीहरू भण्डार गर्दछ।

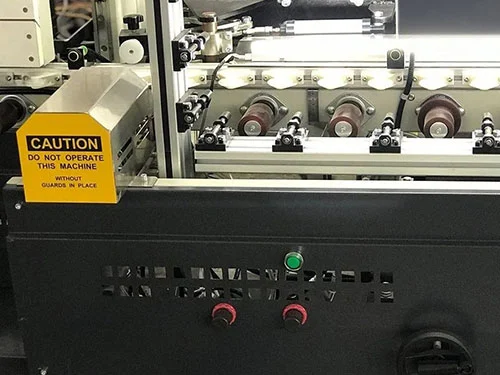

• ब्रश रोलरहरू:समायोज्य उचाइको साथ नायलॉन ब्रिस्टल ब्रश। चर फ्रिक्वेन्सी ड्राइभले गिलासको फोहोर स्तर र लाइन थ्रुपुटमा गति मिलाउन अनुमति दिन्छ।
• एयर चाकू विधानसभा:ग्लास मोटाई इनपुटमा आधारित स्वचालित ग्याप समायोजनको साथ प्रेसिजन-ग्राउन्ड एयर चाकू। तातो तत्वहरू र तापक्रम सेन्सरहरूको साथ बन्द-लुप तातो हावा परिसंचरण प्रणालीमा जडान गरिएको।
• कम-ई पत्ता लगाउने सेन्सरहरू:अप्टिकल सेन्सरहरू जसले धुने खण्ड प्रविष्टिमा अनकोटेड गिलास सतहहरूबाट लेपित फरक पार्छ।
• सर्वो प्रेस एकाइ:बल-स्क्रू चालित प्रेस बल प्रतिक्रिया संग। थिच्ने गति, अन्तिम दबाब, र होल्डिङ समय प्रोग्राम योग्य छन्।
• आर्गन भर्ने प्रणाली:एकीकृत मात्रा गणना संग मास प्रवाह नियन्त्रक। प्रेस चक्रसँग सिङ्क्रोनाइज गरिएको रिट्र्याक्टेबल प्रोब मार्फत भरिन्छ।

निर्माता र वारेन्टी

Lebulang मेसिनको रूपमा सञ्चालन गर्ने लेबुलाङले सन् १९९६ देखि आफ्नो जिनान कारखानामा ग्लास प्रशोधन गर्ने उपकरण उत्पादन गरेको छ।इन्सुलेट ग्लासको लागि स्वचालित धुने सुकाउने प्रेस लाइनR&D, मेसिनिङ, असेम्ब्ली, र परीक्षण कभर गर्ने एकीकृत प्रणाली अन्तर्गत निर्मित छ। प्रत्येक लाइनले ढुवानी गर्नु अघि वास्तविक गिलासको साथ पूर्ण परीक्षण चलाउँछ, र एक पूर्व-वितरण निरीक्षण रिपोर्ट प्रदान गरिन्छ। मानक वारेन्टी मुख्य संरचना र घटकहरूमा एक वर्ष हो। रिमोट प्राविधिक समर्थन, अनलाइन कार्यक्रम अद्यावधिकहरू, र सञ्चालन प्रशिक्षण समावेश छन्। स्पेयर पार्ट्स स्टक गरिएको छ र नियमित माल ढुवानी संग पठाउन सकिन्छ। साइटमा स्थापना र कमीशन अतिरिक्त लागतमा व्यवस्थित गर्न सकिन्छ।

FAQ

Q1: यो लाइनले कस्तो प्रकारको इन्सुलेटेड गिलास उत्पादन गर्न सक्छ?

A: यसले डबल ग्लाज्ड, ट्रिपल ग्लाज्ड, लो-ई लेपित, र ल्यामिनेट इन्सुलेट ग्लास एकाइहरू प्रशोधन गर्दछ। समाप्त IGU मोटाई दायरा 10 देखि 48 मिमी छ, मानक विन्डो, ढोका, र पर्दा पर्खाल विशिष्टताहरू कभर।

Q2: के मेसिन स्वचालित रूपमा लेपित गिलास पहिचान गर्न सक्छ?

A: हो। धुने खण्ड प्रविष्टिमा अप्टिकल पत्ता लगाउने सेन्सरहरूले लो-ई र अन्य लेपित सतहहरू पहिचान गर्छन्। प्रणालीलाई अपरेटरलाई सचेत गर्न वा लाइन पज गर्न सेट गर्न सकिन्छ यदि एक फलक लेपित पक्षको साथ गलत उन्मुख छ भने।

Q3: सुख्खा प्रभाव पूर्ण रूपमा पानी-मुक्त छ?

A: बन्द-लुप तातो हावा सर्कुलेशन प्रणाली स्व-अनुकूलित वायु चक्कुहरूसँग मिलाएर गिलासको सतह र किनारहरू पूर्ण रूपमा सुकाउन डिजाइन गरिएको हो। एयर नाइफ ग्याप गिलासको मोटाईमा समायोजन हुन्छ, र लगातार वाष्पीकरण अवस्थाहरू कायम राख्न पुन: परिक्रमा गरिएको हावा लगातार पुन: तताइन्छ।

Q4: दैनिक मर्मतसम्भार जटिल छ?

A: मुख्य निरीक्षण बिन्दुहरू जस्तै फिल्टरहरू, ब्रश रोलरहरू, र एयर नाइफ नोजलहरू साइड प्यानलहरू र फराकिलो पहुँच ढोकाहरू मार्फत पहुँचयोग्य छन्। फिल्टर सफाई र ब्रश निरीक्षण जस्ता नियमित कार्यहरू प्रमुख खण्डहरू विच्छेद नगरी गर्न सकिन्छ। सञ्चालन पुस्तिकामा मर्मत तालिका प्रदान गरिएको छ।

Q5: के यसले दीर्घकालीन निरन्तर सञ्चालनलाई समर्थन गर्दछ?

A: विद्युतीय र वायमेटिक कम्पोनेन्टहरू निरन्तर औद्योगिक शुल्कका लागि चयन गरिएका छन्। PLC, ड्राइभहरू, मोटरहरू, र सेन्सरहरू प्रमुख अन्तर्राष्ट्रिय आपूर्तिकर्ताहरूबाट प्राप्त हुन्छन्। सिफारिस गरिएको मर्मत अन्तरालहरू अन्तर्गत, लाइन उच्च-भोल्युम इन्सुलेट ग्लास उत्पादनमा 24-घण्टा सञ्चालनको लागि डिजाइन गरिएको छ।
