औद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि सीएनसी सर्कुलर आरा

प्राविधिक विनिर्देशहरू

आराले कसरी काम गर्छ

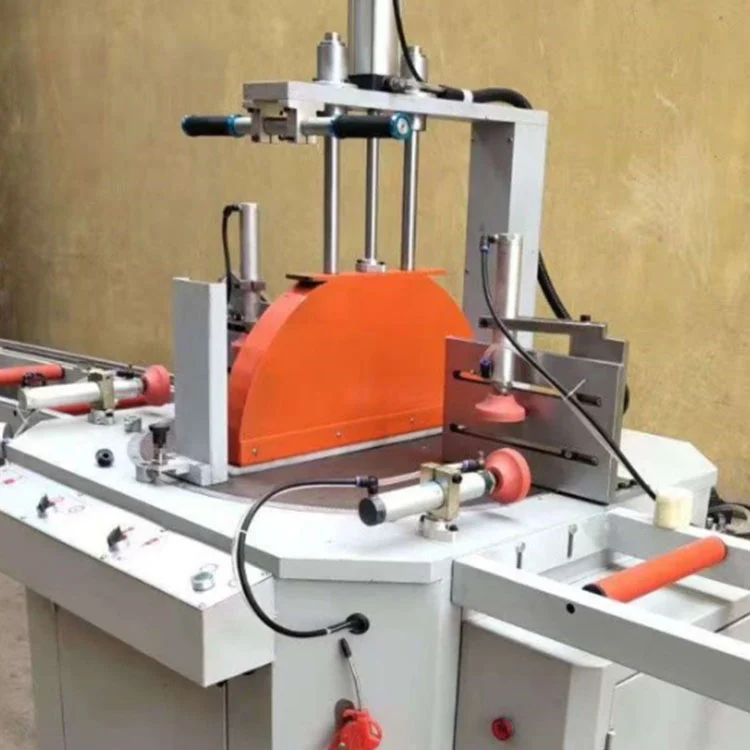

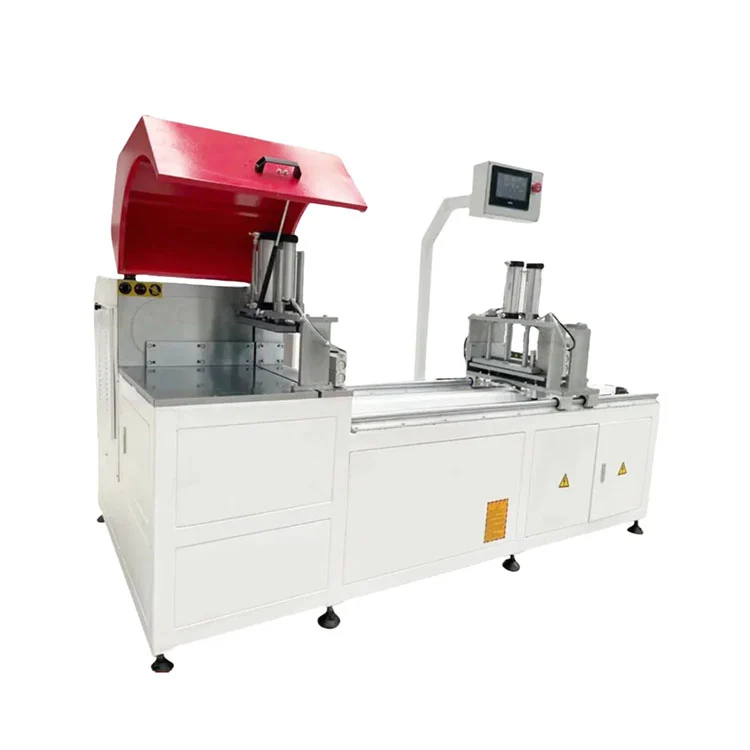

दऔद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि सीएनसी सर्कुलर आराटचस्क्रिनमा प्रविष्ट गरिएको लम्बाइ अनुसार प्रोफाइललाई आरा ब्लेड मुनि राख्ने सर्वो-संचालित फिड अक्षसँग सञ्चालन हुन्छ। अपरेटरले इनपुट रोलर टेबलमा एल्युमिनियम एक्स्ट्रुजन लोड गर्छ, मेमोरीबाट काट्ने कार्यक्रम चयन गर्छ वा नयाँ आयामहरू प्रवेश गर्छ, र चक्र सुरु गर्छ। वायमेटिक क्ल्याम्पहरू सन्दर्भ स्टपहरू विरुद्ध प्रोफाइल होल्ड गर्न ठाडो र तेर्सो दुवै दिशाबाट संलग्न हुन्छन्। ग्यास-तरल ड्याम्पिङ सिलिन्डरले सुसज्जित आरा टाउको, वर्गाकार, बुर-मुक्त कट उत्पादन गर्न नियन्त्रित फिड दरको साथ सामग्रीको माध्यमबाट ओर्लन्छ। एटोमाइज्ड काटन फ्लुइड स्प्रेले काट्ने क्रममा ब्लेड र वर्कपीसलाई चिसो पार्छ। ब्लेड फिर्ता गरेपछि, क्ल्याम्पहरू रिलिज हुन्छन् र सर्वो फिडले प्रोफाइललाई अर्को कट स्थितिमा पुर्‍याउँछ। मानक कन्फिगरेसन 90° र ±45° मा कटौती गर्दछ। वैकल्पिक CNC कोण मोड्युलको साथ, आरा टाउको 22.5° र 157.5° बीचको कुनै पनि कोणमा कार्यक्रम नियन्त्रणमा घुम्छ।

प्रमुख अवयवहरू

• सर्वो फिड अक्ष:एक एसी सर्वो मोटरले प्रोफाइल स्थितिको लागि X-अक्ष बल स्क्रू चलाउँछ। स्थिति सटीकता ±0.05 मिमी हो, ± 0.1 मिमी भित्र दोहोर्याउने काटन सहिष्णुताको साथ। मानक फिड ट्राभल ह्यान्डलहरूले 350 mm देखि 6500 mm सम्म लम्बाइ काट्छन्।
• टाउको विधानसभा देखियो:5.5 kW वा 7.5 kW को मोटरले 2800 rpm मा टंगस्टन कार्बाइड गोलाकार आरा ब्लेड चलाउँछ। ग्यास-तरल डम्पिङ सिलिन्डरले सामग्रीको मोटाई र ब्लेड लोडिङसँग मेल खाने ठाडो फिड दरलाई नियन्त्रण गर्दछ।
• वायमेटिक क्ल्याम्पिंग प्रणाली:नरम जबडाको साथ दोहोरो ठाडो र तेर्सो क्ल्याम्पहरूले प्रोफाइललाई पछाडिको बार र टेबलको बिरूद्ध समात्छन्। क्ल्याम्पिङ बल 0.5 र 0.8 MPa बीचको हावाको दबाब नियामक मार्फत समायोज्य छ।
• सीएनसी नियन्त्रक र टचस्क्रिन:10-इन्च बहु-भाषा टचस्क्रिनसँग जोडिएको आयातित PLC कार्यक्रम भण्डारण, लम्बाइ इनपुट, कोण चयन, र चक्र नियन्त्रण ह्यान्डल गर्दछ। कार्यक्रम स्थानान्तरणको लागि USB र नेटवर्क जडान समर्थित छ।

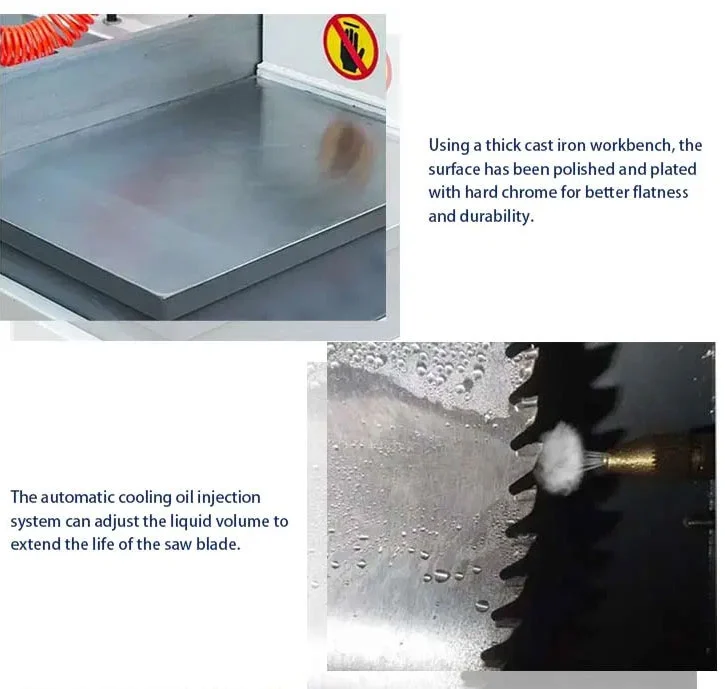

• शीतलन स्नेहन प्रणाली:एक स्वचालित एटमाइज्ड काटन फ्लुइड प्रणालीले ब्लेड र काट्ने क्षेत्रमा लुब्रिकेन्टको धुंध लागू गर्दछ। यसले घर्षण घटाउँछ, ब्लेडको जीवन विस्तार गर्दछ, र सफा कट सतह उत्पादन गर्न मद्दत गर्दछ।
• सुरक्षा घेरा:पूर्ण रूपमा संलग्न ब्लेड गार्डले काट्ने क्षेत्रलाई ढाक्छ। यदि ब्लेड मार्गमा अवरोध पत्ता लाग्यो भने आपतकालीन स्टप बटन र टक्कर सुरक्षा सेन्सरले मेसिनलाई रोक्छ।

औद्योगिक एल्युमिनियम प्रोफाइल मानक सहायक उपकरणहरूको लागि CNC सर्कुलर आरा

1. CNC सर्वो फिडिङ कन्ट्रोल सिस्टम + १० इन्च बहु-भाषा टच स्क्रिन
2. आयातित टंगस्टन कार्बाइड गोलाकार आरा ब्लेड एल्युमिनियमको लागि
3. ग्यास-तरल डम्पिङ काट्ने हेड असेंबली देखा
4. नरम एन्टि-स्क्र्याच जबडाको साथ डुअल वायमेटिक स्वचालित क्ल्याम्पिंग उपकरण
5. स्वचालित शीतलन स्नेहन परिसंचरण प्रणाली
6. पूर्ण संलग्न सुरक्षा ब्लेड सुरक्षा कभर
7. एल्युमिनियम चिप धुलो संकलन पाइपलाइन
8. आपतकालीन स्टप बटन, टक्कर सुरक्षा सेन्सर
9. अंग्रेजी सञ्चालन र मर्मत म्यानुअल, स्पेयर पार्ट्स टुलकिट पूरा गर्नुहोस्

औद्योगिक एल्युमिनियम प्रोफाइलहरूका लागि सीएनसी सर्कुलर आरा वैकल्पिक अपग्रेड मोड्युलहरू

1. शून्य पुच्छर काट्ने संरचना (अवशिष्ट पुच्छर ≤5mm, उच्च सामग्री उपयोग)
2. 6m लामो प्रोफाइलहरूको लागि स्वचालित लोडिङ र अनलोडिङ रोलर कन्वेयर लाइन
3. CNC मनमानी कोण काट्ने मोड्युल (22.5°--157.5°)
4. ठूलो क्षमता चिप भण्डारण धुलो कलेक्टर
5. IoT रिमोट अनलाइन निदान र डाटा तथ्याङ्क मोड्युल
6. बन्डल बहु-टुक्रा सिंक्रोनस क्ल्याम्पिंग स्थिरता
7. कस्टम विस्तारित फिडिङ यात्रा 12000mm सम्म

आवेदन दायरा

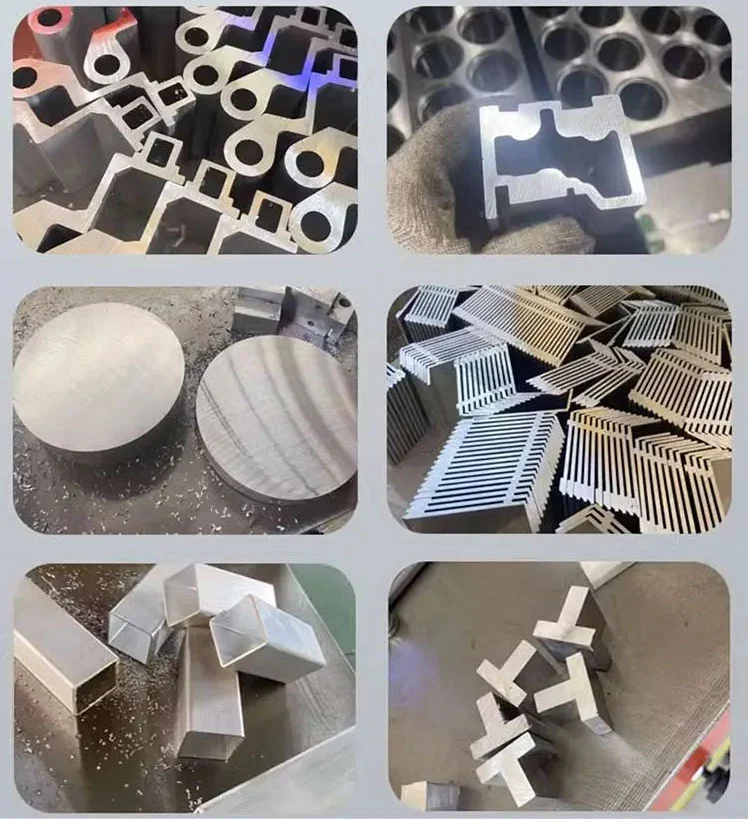

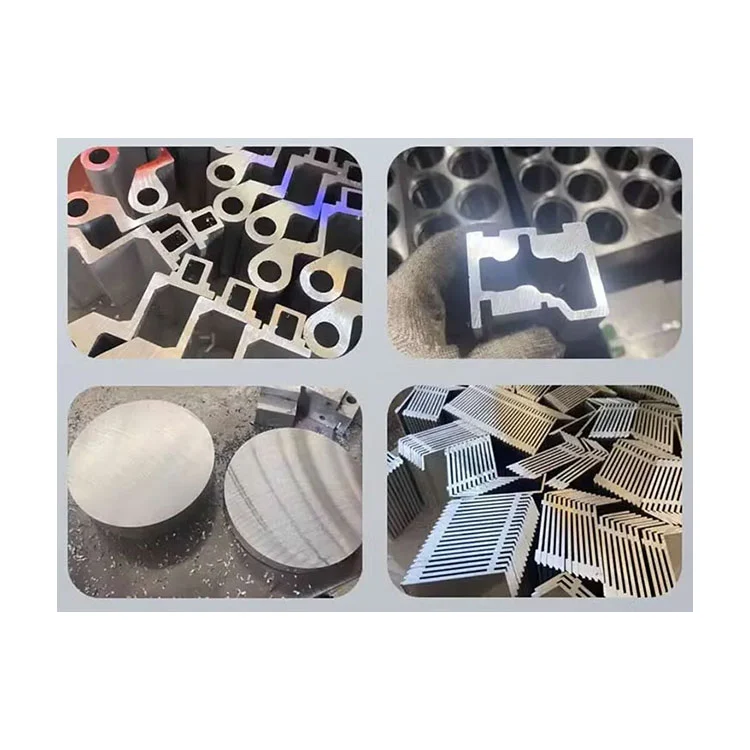

दऔद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि सीएनसी सर्कुलर आराउत्पादन वातावरणमा प्रयोग गरिन्छ जहाँ एल्युमिनियम एक्सट्रुसनहरू थप मेसिन वा विधानसभा अघि लम्बाइमा काटिन्छन्। सामान्य प्रयोगहरूमा झ्याल र ढोकाका लागि फ्रेम प्रोफाइलहरू काट्ने, पर्दा भित्ता मुलियनहरू र ट्रान्समहरू, औद्योगिक आल्मुनियम संरचनात्मक सदस्यहरू, सौर्य प्यानल माउन्टिंग रेलहरू, र वास्तु सजावटी प्रोफाइलहरू समावेश छन्। आराले यसको क्रस-सेक्शन क्षमता भित्र ठोस र खोक्रो एल्युमिनियम खण्डहरू, थर्मल ब्रेक प्रोफाइलहरू, र हल्का तामा वा PVC एक्सट्रुसनहरू प्रशोधन गर्न सक्छ। वैकल्पिक स्वेच्छाचारी कोण मोड्युलको साथ, यसले गेबल-एन्ड फ्रेमहरू, ट्रापेजोइडल विन्डोहरू, र बहु-पक्षीय वास्तुकला सम्मेलनहरूको लागि कोणित कटौतीहरू पनि उत्पादन गर्दछ।

हाम्रो सेवा

1. कमिसन भएको मितिबाट न्यूनतम एक वर्षको वारेन्टी।
2. बिक्री अघि, समयमा, र बिक्री पछि मानार्थ परामर्श।
3. मानार्थ परियोजना योजना र लेआउट डिजाइन।
4. मानार्थ उपकरण डिबगिङ सबै प्रकार्यहरू निर्दिष्ट रूपमा सञ्चालन नभएसम्म।
5. लामो दूरीको ढुवानी व्यवस्थाको मानार्थ समन्वय।
6. उपकरण सञ्चालन र मर्मत सम्भारमा नि:शुल्क तालिम।
7. एक वर्ष पूरा वारेन्टी र जीवनभर मर्मत सेवा।
