सीएनसी फोर हेड कुना क्रिमिङ मेसिन
CNC फोर हेड कर्नर क्रिमिङ मेसिन CLM4S-1800×3000 एक उच्च-अन्त स्वचालित यन्त्र हो जुन एल्युमिनियम विन्डो, ढोका, र थर्मल ब्रेक प्रोफाइलहरूको 90° कुना क्रिमिङको लागि डिजाइन गरिएको हो। यसले एक चक्रमा चार-कुना एकसाथ क्रिमिङ समाप्त गर्न सक्छ, ठूलो उत्पादनको लागि उत्पादन दक्षतामा ठूलो सुधार गर्दछ। सीएनसी सर्वो प्रणाली र सटीक बल स्क्रू प्रसारणसँग सुसज्जित, यसले सही स्थिति र लगातार क्रिमिङ गुणस्तर सुनिश्चित गर्दछ। हेवी-ड्युटी वेल्डेड फ्रेम र स्थिर हाइड्रोलिक प्रणालीले बलियो क्रिमिङ बल प्रदान गर्दछ, जसले प्रिमियम एल्युमिनियम ढोका र झ्यालहरूको उच्च-शक्तिको कुना जडानहरूको लागि आदर्श बनाउँछ। यो Lebulang ब्रान्डको तातो बिक्री उत्पादनहरू हो। हामीले १९ वर्षदेखि मेसिन निर्माण गर्छौं
शेडोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेड, जसले एलबीएल मेसिन ब्रान्ड अन्तर्गत जिनान, चीनमा आफ्नै उत्पादन सुविधा सञ्चालन गर्दछ, सन् १९९६ देखि एल्युमिनियम र पीभीसी प्रशोधन उपकरणहरू निर्माण गर्दै आएको छ।सीएनसी फोर हेड कुना क्रिमिङ मेसिनCE र ISO 9001 प्रमाणीकरण बोक्छ र कारखाना-सीधा आधारमा बेचिन्छ। OEM र ODM कन्फिगरेसनहरू स्वीकार गरिन्छ। यो मेसिनले एउटै चक्रमा एल्युमिनियम वा थर्मल ब्रेक एल्युमिनियम विन्डो वा ढोका फ्रेमका चारै कुनाहरू क्रिम गर्दछ। चार क्रिमिङ हेडहरू, प्रत्येक हाइड्रोलिक सिलिन्डरद्वारा सञ्चालित, सर्वो मोटरहरू र बल स्क्रूहरू सीएनसी नियन्त्रणमा राखिएका छन्। टचस्क्रिन PLC ले सम्झनाको लागि फ्रेम आयामहरू भण्डार गर्दछ, र दोहोर्याउने स्थिति सटीकता ± ०.१ मिमी भित्र छ। अधिकतम फ्रेम आकार 1800 मिमी उचाई 3000 मिमी चौडाई हो। प्रोफाइल चौडाइ क्षमता 100 मिमी सम्म छ। हाइड्रोलिक प्रणालीले 15 MPa को मूल्याङ्कन गरिएको दबाब र 48 kN को क्रिमिङ बल प्रदान गर्दछ, दुई-चरण उच्च-निम्न दबाब फिडको साथ जसले स्ट्रोकलाई छिटो पूरा गर्दछ र त्यसपछि चक्रको अन्त्यमा पूर्ण दबाब लागू गर्दछ।
मूल सुविधाहरू
- चार-हेड एक साथ क्रिमिंग:दसीएनसी फोर हेड कुना क्रिमिङ मेसिनएउटा थिच्ने चक्रमा फ्रेमका सबै चार कुनाहरू पूरा गर्दछ। यसले एकल-हेड वा डबल-हेड विकल्पहरूको तुलनामा ह्यान्डलिङ समय घटाउँछ, जहाँ फ्रेमलाई प्रत्येक जोडा कुनाको लागि पुन: क्ल्याम्प गरिएको हुनुपर्छ।
- सीएनसी सर्वो स्थिति:प्रत्येक क्रिमिङ टाउको बल स्क्रू चलाउने सर्वो मोटर द्वारा स्थित छ। अपरेटरले टचस्क्रिनमा फ्रेम साइज चयन गर्छ, र टाउकोहरू आवश्यक स्थानहरूमा स्वचालित रूपमा सर्छन्। एउटै प्रणालीले धेरै फ्रेम रेसिपीहरू भण्डार गर्दछ। दोहोर्याउने स्थिति सटीकता ±0.1 मिमी मा निर्दिष्ट गरिएको छ, विकर्ण त्रुटि सामान्यतया 1 मिमी भित्र र सीम त्रुटि 0.15 मिमी तल ठीकसँग तयार प्रोफाइलहरू अन्तर्गत।
- फ्रेम आकार दायरा:मेसिनले 550 × 550 मिमी देखि 1800 मिमी उचाइ र 3000 मिमी चौडाइसम्म फ्रेमहरू ह्यान्डल गर्दछ, आवासीय र व्यावसायिक उत्पादनमा पाइने अधिकांश एल्युमिनियम झ्याल र ढोका फ्रेम आयामहरू कभर गर्दछ।
- हाइड्रोलिक क्रिमिङ प्रणाली:प्रत्येक टाउको 15 MPa को मूल्याङ्कन गरिएको तेलको दबाब र 48 kN को कुल क्रिमिङ बलको साथ हाइड्रोलिक सिलिन्डर द्वारा संचालित हुन्छ। हाइड्रोलिक सर्किटले दुई-चरण उच्च-कम दबाव अनुक्रम प्रयोग गर्दछ: द्रुत दृष्टिकोण स्ट्रोकले चक्र समय घटाउँछ, जबकि स्ट्रोकको अन्त्यमा उच्च-दबाव होल्डले कडा कुना जडान सुनिश्चित गर्दछ।
- वायवीय गतिशील क्ल्याम्पहरू:क्ल्याम्पिङ एकाइहरू फ्रेम लोडिङको लागि स्वचालित रूपमा अगाडि बढ्छन् र अनलोडिङको लागि क्रिमिङ पछि फिर्ता लिन्छन्। प्रोफाइललाई स्थितिमा राख्न र प्रेसिङ स्ट्रोकको समयमा विरूपणको जोखिम कम गर्न दुई दिशाबाट क्ल्याम्पिङ बल लागू गरिन्छ।
प्राविधिक विनिर्देशहरू
| वस्तु | प्यारामिटर |
| मोडेल | CLM4S-1800×3000 |
| नियन्त्रण प्रणाली | CNC + सर्वो ड्राइव |
| अधिकतम फ्रेम आकार | 1800mm × 3000mm (H×W) |
| न्यूनतम फ्रेम आकार | ५५० मिमी × ५५० मिमी |
| लागू प्रोफाइल | एल्युमिनियम, थर्मल ब्रेक एल्युमिनियम |
| प्रोफाइल चौडाइ | ≤100mm |
| क्रिमिङ फोर्स | 48KN |
| मूल्याङ्कन गरिएको तेलको चाप | 15MPa |
| हाइड्रोलिक ट्याङ्की | ६० लि |
| विद्युत आपूर्ति | 380V / 50Hz |
| कुल शक्ति | ७.५ किलोवाट |
| काम गर्ने हावाको चाप | ०.५--०.८ एमपीए |
| समग्र आयाम | 4700×2200×2500mm |
| शुद्ध वजन | 2500 kg |
| प्रमाणीकरण | CE, ISO9001 |
यो कसरी काम गर्दछ
दसीएनसी फोर हेड कुना क्रिमिङ मेसिनटचस्क्रिनमा फ्रेम आयाम प्रविष्टिबाट सुरु हुने अनुक्रममा सञ्चालन हुन्छ। चार क्रिमिङ हेडहरू, प्रत्येक सर्वो-संचालित बल स्क्रू अक्षहरूमा माउन्ट गरिएको, प्रोग्राम गरिएको स्थानहरूमा स्वचालित रूपमा सर्छ। अपरेटरले कट र तयार एल्युमिनियम प्रोफाइलहरू क्ल्याम्पिङ फिक्स्चरमा राख्छ। वायमेटिक क्ल्याम्पहरू ठाडो र तेर्सो दिशाबाट दबाब लागू गर्दै, प्रोफाइलहरूलाई ठाउँमा समात्न संलग्न हुन्छन्। एक पटक क्ल्याम्प गरेपछि, हाइड्रोलिक सर्किट दुई चरणहरूमा सक्रिय हुन्छ: कम-चापको द्रुत अग्रिमले क्रिमिङ उपकरणहरूलाई प्रोफाइल कुनाहरूसँग सम्पर्कमा लैजान्छ, र उच्च-दबाव होल्डले कुना जोड पूरा गर्न पूर्ण 48 kN क्रिमिङ बल लागू गर्दछ। होल्ड समय पछि, क्ल्याम्पहरू रिलिज हुन्छन्, क्रिमिङ उपकरणहरू फिर्ता लिन्छन्, र समाप्त फ्रेम हटाउन सकिन्छ। सबै चार कुनाहरू एक चक्रमा पूरा हुन्छन्, त्यसैले फ्रेमलाई पुन: स्थान दिन आवश्यक छैन।
प्रमुख अवयवहरू
- सर्वो मोटर्स र बल स्क्रू:चारवटा हेडहरू मध्ये प्रत्येकलाई AC सर्वो मोटरद्वारा परिशुद्धता बल स्क्रूमा मिलाएर स्वतन्त्र रूपमा राखिएको हुन्छ। यो व्यवस्थाले ± ०.१ मिमी दोहोर्याउने क्षमता प्रदान गर्दछ र म्यानुअल समायोजन बिना हेडहरूलाई विभिन्न फ्रेम आकारहरूको लागि पुन: स्थानमा राख्न अनुमति दिन्छ।
- हाइड्रोलिक पावर एकाइ:६०-लिटरको ट्याङ्कीले चारवटा हाइड्रोलिक सिलिन्डरलाई प्रेशर कन्ट्रोल भल्भसहितको मेनिफोल्डमार्फत तेल आपूर्ति गर्छ। उच्च-कम दबाब दुई-चरण अनुक्रम PLC द्वारा solenoid भल्भ मार्फत व्यवस्थित गरिन्छ।

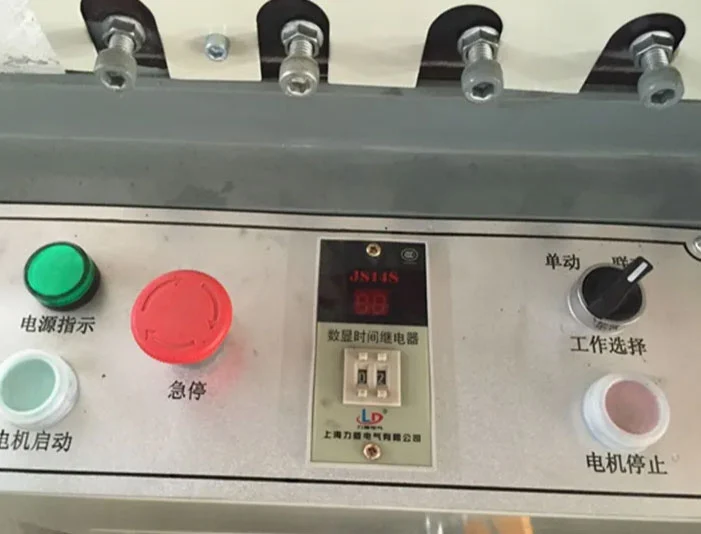

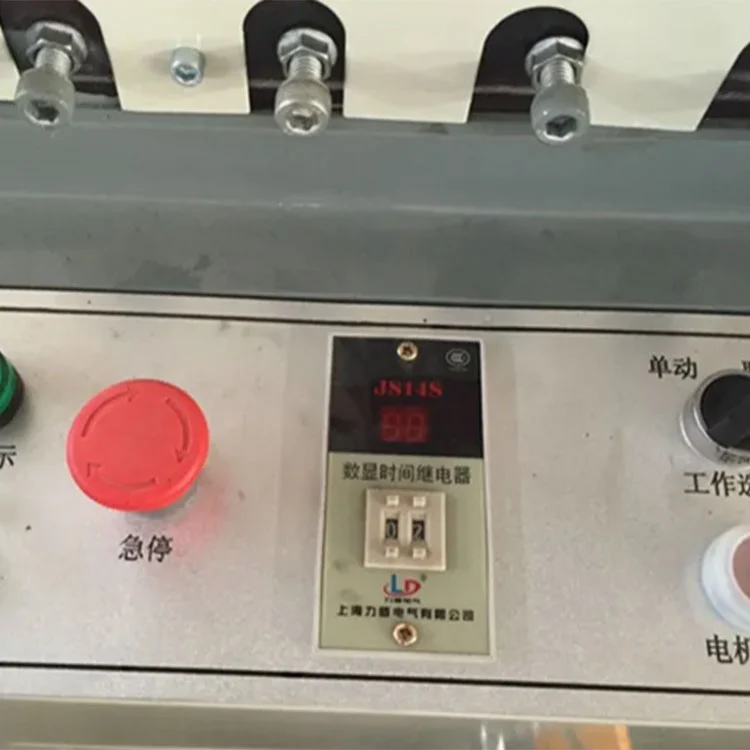

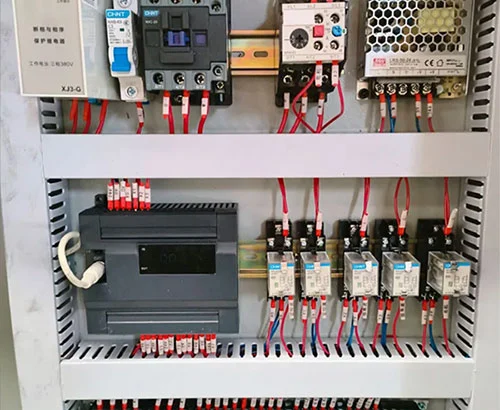

- टचस्क्रिन र PLC:औद्योगिक टचस्क्रिनले फ्रेम साइज सेटिङहरू, भण्डारण गरिएका कार्यक्रमहरू, उत्पादन काउन्टरहरू, र अलार्म सन्देशहरू प्रदर्शन गर्दछ। सामान्यतया उत्पादित फ्रेम आयामहरूको लागि प्यारामिटर व्यञ्जनहरू बचत गर्न र सम्झाउन सकिन्छ।

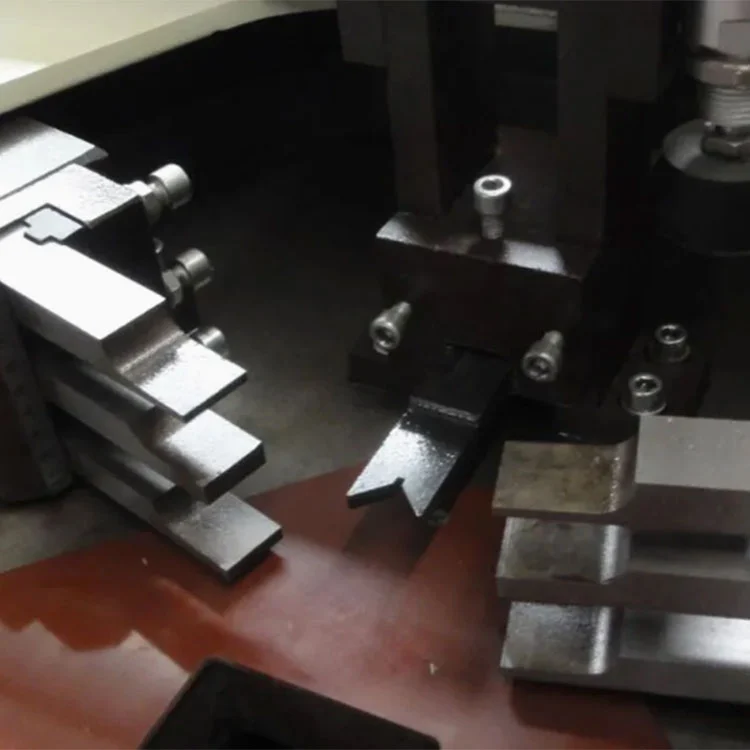

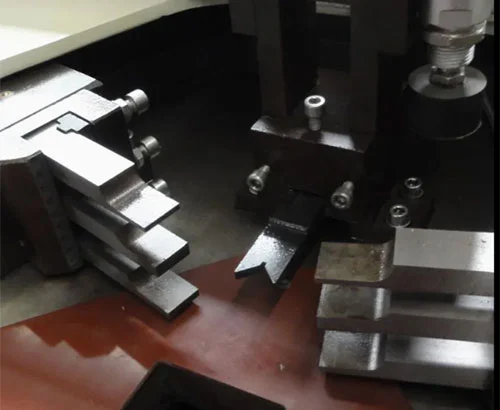

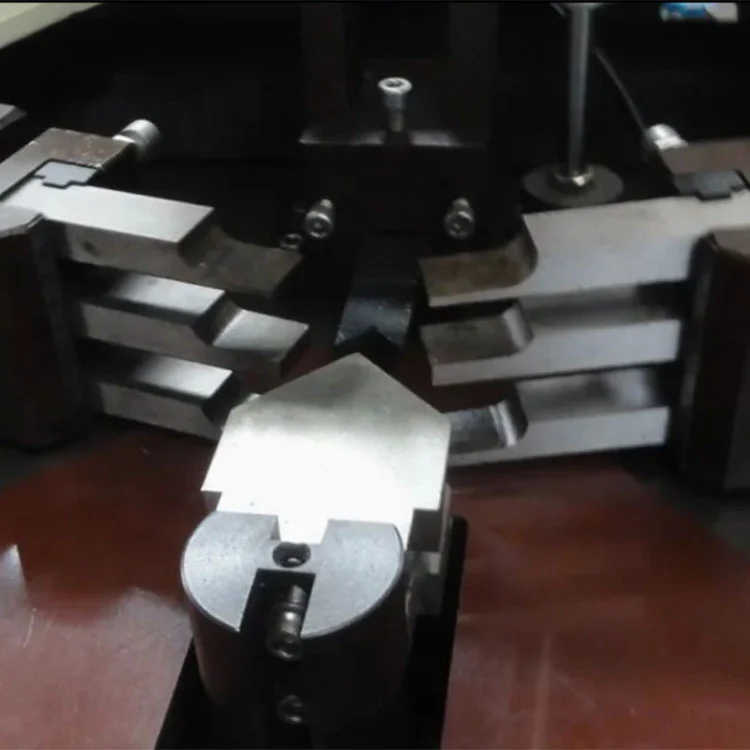

- क्रिमिङ उपकरण:कडा स्टिल क्रिमिङ चक्कुहरू प्रोफाइल ज्यामिति मिलाउन मेसिन गरिन्छ। टूलिङ सेटहरू विभिन्न प्रोफाइल क्रस-सेक्शनहरूको लागि आदानप्रदान गर्न सकिन्छ। चक्कुहरू गहिराइ र पङ्क्तिबद्धताको लागि समायोज्य छन्।

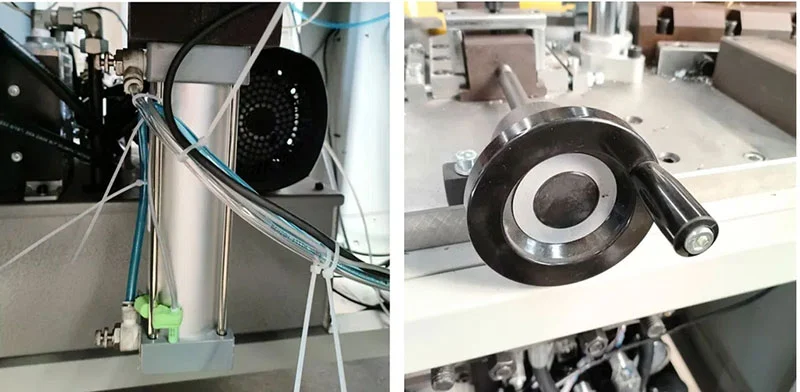

- वायमेटिक क्ल्याम्पिंग प्रणाली:क्ल्याम्पहरू अगाडि बढ्छन् र रैखिक गाइडहरूमा फिर्ता लिन्छन्। क्ल्याम्पिङ बल वायवीय सिलिन्डरहरू द्वारा 0.5-0.8 MPa मा विनियमित दबावको साथ आपूर्ति गरिन्छ। दोहोरो-दिशा क्ल्याम्पिङ डिजाइनले क्रिमिङको समयमा प्रोफाइल स्थिर गर्न दुई पक्षबाट बल लागू गर्दछ।
- मेसिन फ्रेम:एक वेल्डेड स्टील संरचनाले चार गतिशील टाउको र निश्चित केन्द्रीय कार्य तालिकालाई समर्थन गर्दछ। फ्रेम क्रिमिङको समयमा उत्पन्न प्रतिक्रिया बलहरूको प्रतिरोध गर्न र समयसँगै टाउको पङ्क्तिबद्धता कायम राख्न डिजाइन गरिएको छ।
आवेदन परिदृश्यहरू
एल्युमिनियम विन्डो निर्माण
केसमेन्ट, स्लाइडिङ, र थर्मल ब्रेक इन्सुलेटेड विन्डो फ्रेमहरूको क्रिमिङ।
एल्युमिनियम ढोका उत्पादन
प्रवेश द्वार, बालकनी ढोका, फायरप्रूफ एल्युमिनियम ढोका, र भित्री आल्मुनियम ढोका फ्रेम को कुना विधानसभा।
पर्दा पर्खाल र भवन प्रोफाइल
एल्युमिनियम मुलियनहरू, ट्रान्समहरू, र अनुहार प्रोफाइलहरूको 90° कुना क्रिमिङ।
उच्च मात्रा उत्पादन
मध्यम र ठूलो एल्युमिनियम ढोका र झ्याल कारखानाहरूमा प्रयोग गरिन्छ जहाँ एक चक्रमा चार कुनाहरू पूरा गर्दा प्रति-फ्रेम प्रशोधन समय कम हुन्छ र उच्च दैनिक उत्पादन समर्थन गर्दछ।
निर्माता र वारेन्टी
Lebulang मेसिनको रूपमा सञ्चालन गर्दै आएको शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले आफ्नो जिनान सुविधामा सन् १९९६ देखि एल्युमिनियम र पीभीसी झ्याल र ढोका प्रशोधन गर्ने उपकरणहरू उत्पादन गर्दै आएको छ। कम्पनीले आर एन्ड डी, मेसिनिङ, एसेम्बली, परीक्षण र बिक्री घरमै गर्छ। दसीएनसी फोर हेड कुना क्रिमिङ मेसिनयो एकीकृत प्रणाली अन्तर्गत निर्मित छ र सीई र ISO 9001 प्रमाणीकरण संग कारखाना-सीधा आपूर्ति। एक वर्षको वारेन्टीले मुख्य संरचनालाई समेट्छ। रिमोट प्राविधिक समर्थन, भिडियो निदान र सञ्चालन निर्देशन सहित, समावेश छ। स्पेयर पार्ट्स जस्तै क्रिम्पिङ चक्कु, सिल, र फिल्टर तत्वहरू स्टक गरिएका छन् र छुट्टै अर्डर गर्न सकिन्छ। साइटमा स्थापना र कमीशन अतिरिक्त लागतमा व्यवस्थित गर्न सकिन्छ।
FAQ
Q1: CLM4S भनेको के हो?
A: CNC कुना मेसिन 4-हेड सर्वो। "4" ले चार स्वतन्त्र क्रिमिङ टाउकोलाई बुझाउँछ।
Q2: मेसिनले ह्यान्डल गर्न सक्ने अधिकतम फ्रेम आकार के हो?
A: मानक कन्फिगरेसनले 1800 मिमी उचाई 3000 मिमी चौडाइसम्म फ्रेमहरू ह्यान्डल गर्दछ। गैर-मानक आकारहरू अर्डरको समयमा छलफल गर्न सकिन्छ।
Q3: के मेसिन नयाँ कामदारहरूको लागि सञ्चालन गर्न गाह्रो छ?
A: भण्डारण गरिएको फ्रेम प्रोग्रामहरू भएको टचस्क्रिन मार्फत सञ्चालन हुन्छ। एक अंग्रेजी भाषा म्यानुअल र भिडियो प्रशिक्षण प्रदान गरिएको छ। धेरै जसो अपरेटरहरूले दैनिक दिनचर्या एक देखि दुई कार्य दिन भित्र सिक्छन्।
Q4: कुन प्रकारको भुक्तानी र डेलिभरी सर्तहरू उपलब्ध छन्?
A: T/T वा L/C द्वारा USD, EUR, र GBP लगायत प्रमुख मुद्राहरूमा भुक्तानी गर्न सकिन्छ। मानक वितरण सर्तहरू FOB Qingdao वा जिनान हुन्। ढुवानी गन्तव्यको आधारमा CFR, CIF, र EXW पनि स्वीकार गरिन्छ।
Q5: के क्रिमिंग टूलिङ विशिष्ट प्रोफाइलहरूको लागि अनुकूलित गर्न सकिन्छ?
A: हो, क्रिमिंग चक्कुहरू ग्राहकको प्रोफाइल क्रस-सेक्शनसँग मिलाउन मेसिन गर्न सकिन्छ। सही टूलिङ सेट उत्पादन गर्न अर्डर प्रक्रियाको क्रममा प्रोफाइल नमूना वा रेखाचित्र आवश्यक छ।
