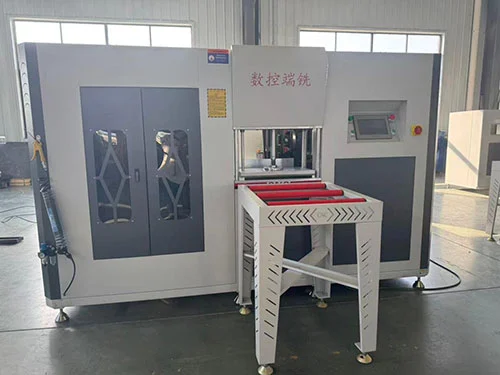

डुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइन

यो डबल-कट 4+2 शाफ्ट एन्ड मिलिङ थर्मली भाँचिएको एल्युमिनियम प्रोफाइल उत्पादन लाइन एलबीएल मेसिनद्वारा चीनको जिनानमा रहेको कारखानामा निर्माण गरिएको थियो। कम्पनीले 1996 देखि एल्युमिनियम मिश्र धातु ढोका र झ्याल उपकरण उत्पादन गर्दै आएको छ, र उत्पादन लाइन सिधै कारखानाबाट बेचिन्छ। OEM / ODM कन्फिगरेसनहरू स्वीकार गरिन्छ। यो अन्त मिलर थर्मल ब्रेक प्रोफाइलहरूको उच्च-भोल्युम उत्पादनको लागि डिजाइन गरिएको छ, दुई स्वतन्त्र स्पिन्डलहरू प्रयोग गरेर जुन निष्क्रिय रिटर्न स्ट्रोक बिना दुबै दिशामा काटिन्छ। 4+2 अक्ष CNC प्रणालीले स्पिन्डलहरूलाई स्थान दिन्छ र तिनीहरूको अभिमुखीकरण 0° र 90° बीच स्वचालित रूपमा स्विच गर्दछ। कास्ट-फलामको आधार, रैखिक गाइड रेलहरू, र बल-स्क्रू ड्राइभहरूले ± ०.०२ मिमी भित्र स्थिति सटीकता राख्छन्, र पूर्व-लोड गरिएका कार्यक्रमहरूको साथ 7 इन्च टचस्क्रिन सेटिङहरू व्यवस्थापन गर्दछ।

डुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइन

• दोहोरो कट प्रणाली:दुई स्वतन्त्र स्पिन्डलहरू, एउटा अगाडि र एउटा उल्टो, प्रोफाइलको साथमा दुवै दिशामा काट्न अनुमति दिन्छ। मिलिङ चक्रलाई निष्क्रिय रिटर्न स्ट्रोकको आवश्यकता पर्दैन, जसले एकल-स्पिन्डल मेसिनहरूको तुलनामा समग्र चक्र समय घटाउँछ जसले एक दिशामा मात्र काट्छ।
• 4+2 अक्ष CNC नियन्त्रण:चार सर्वो अक्षहरूले रैखिक प्रोफाइल फिडिङ र स्थिति व्यवस्थापन गर्दछ; दुई अतिरिक्त रोटरी अक्षहरूले स्पिन्डलहरूलाई ०° र ९०° बीचमा स्वतः स्विच गर्छन्। यो लेआउटले म्यानुअल टुलिङ परिवर्तन नगरी अन्त मिलिङ, टेनन काट्ने, र मुलियनहरूमा नचिङ, प्रबलित मुलियनहरू, र फ्रेम प्रोफाइलहरूलाई अनुमति दिन्छ।
• थर्मल ब्रेक एल्युमिनियम अनुकूलता:कटर ज्यामिति र क्ल्याम्पिङ व्यवस्था थर्मल ब्रेक प्रोफाइलहरूको लागि डिजाइन गरिएको छ, जहाँ इन्सुलेट स्ट्रिप अक्षुण्ण रहनुपर्दछ र मिल्ड सतहहरूले समाप्त विन्डो वा ढोका एसेम्बलीमा राम्रो थर्मल प्रदर्शनको लागि कडा संयुक्त फिट प्रदान गर्नुपर्छ।

डुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइन

• सटीक र स्थिरता:मेसिनको आधार कास्ट आयरन हो, मिलिङको समयमा ओसिलो कम्पनमा मास प्रदान गर्दछ। रैखिक गाइड रेलहरू र स्थिति अक्षहरूमा बल-स्क्रू ड्राइभहरू लगातार सञ्चालन अन्तर्गत ± ०.०२ मिमी भित्र पुनरावृत्ति कायम राख्छन्। रबरको अनुहार भएको जबडाको साथ वायवीय क्ल्याम्पहरूले प्रोफाइललाई यसको सतह चिन्ह नगरी सुरक्षित रूपमा समात्छन्।

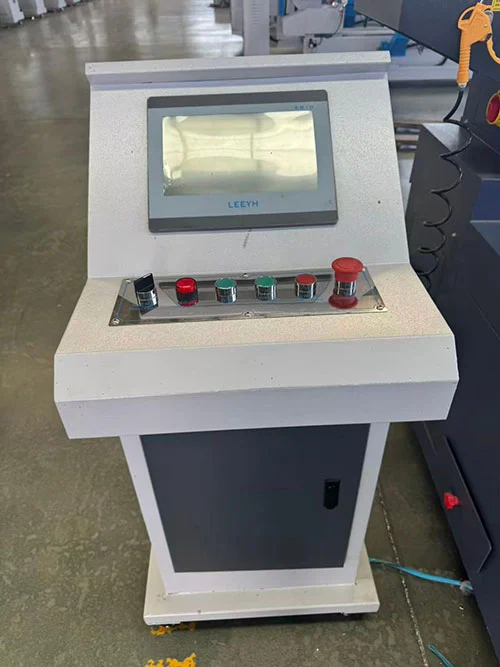

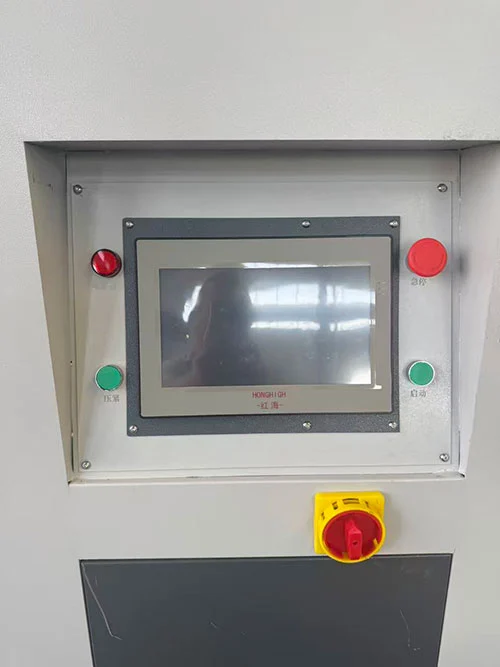

• सञ्चालन र प्रोग्रामिङ:७ इन्चको टचस्क्रिन इन्टरफेस (ESTUN वा Schneider CNC प्रणाली) ले सामान्यतया प्रयोग हुने प्रोफाइल प्रोग्रामहरू भण्डारण गर्छ। अपरेटरले प्रिसेट सम्झन सक्छ वा सिधै नयाँ आयामहरू प्रविष्ट गर्न सक्छ। एक वैकल्पिक QR कोड स्क्यानिङ प्रकार्यले स्वचालित रूपमा सम्बन्धित मेसिनिङ कार्यक्रम लोड गर्न सक्छ, सेटअप समय र इनपुट त्रुटिहरूको सम्भाव्यता घटाउँछ।

डुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइन अनुप्रयोगहरू

• थर्मल ब्रेक एल्युमिनियम ढोका र विन्डो मुलियन / ट्रान्सम अन्त मिलिंग
• फ्रेम र स्याश प्रोफाइल टेनन र ग्रूभ प्रशोधन
• पर्दा भित्ता एल्युमिनियम प्रोफाइल अन्त अनुहार मेसिनिंग
• उच्च मात्रा एल्युमिनियम विन्डो उत्पादन लाइनहरु

यो कसरी काम गर्दछ

दडुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइनवायमेटिक क्ल्याम्पहरूमा थर्मल ब्रेक एल्युमिनियम प्रोफाइल लोड गर्दै अपरेटरसँग काम गर्दछ। 4+2 अक्ष CNC नियन्त्रणले स्पिन्डलहरूलाई उपयुक्त कोण (0° वा 90°) मा राख्छ र प्रोफाइलको छेउ मिलाउन रैखिक अक्षहरूसँगै सार्दछ। एउटा स्पिन्डलले फर्वार्ड पासमा काट्छ, र दोस्रो स्पिन्डलले विपरित दिशामा घुमाउँदै, रिटर्न पासमा कट पूरा गर्छ — वा दुवैले कार्यक्रमको आधारमा विभिन्न अनुहारहरू एकैसाथ मेसिन गर्न सक्छन्। मिलिङ गहिराइ, टेनन लम्बाइ, र नाली आयामहरू टचस्क्रिन मार्फत सेट गरिएको छ। दोहोरो-कट कार्यको अर्थ स्पिन्डलहरू चक्रमा संलग्न छन्, र क्ल्याम्पहरू रिलिज भएपछि प्रोफाइल अर्को प्रशोधन चरणको लागि तयार छ।

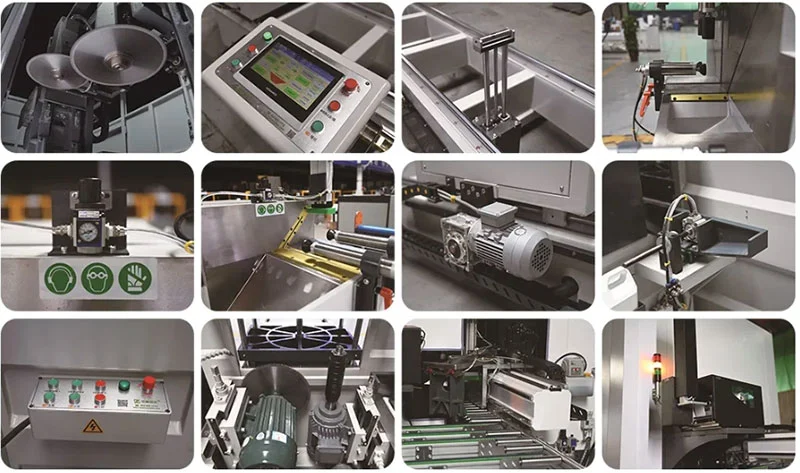

प्रमुख अवयवहरू

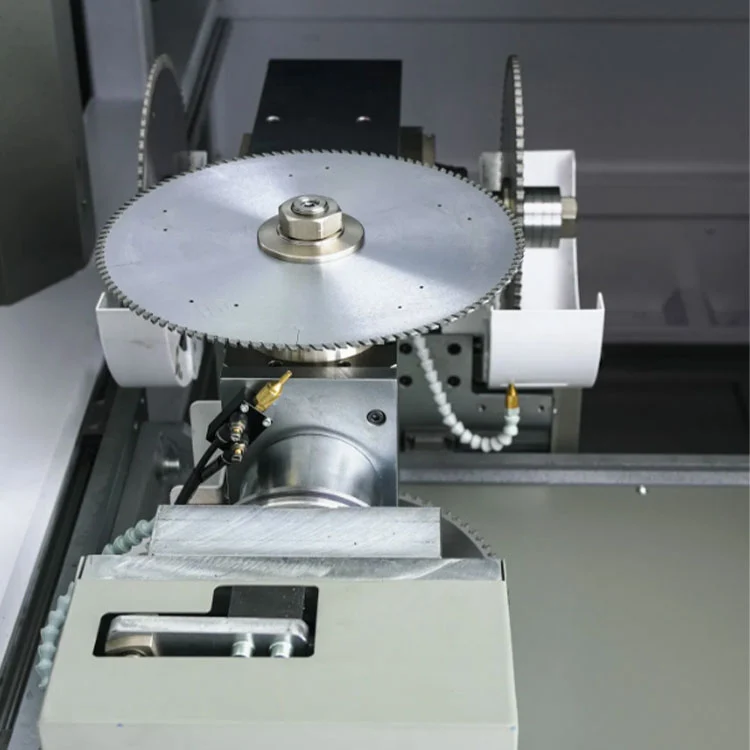

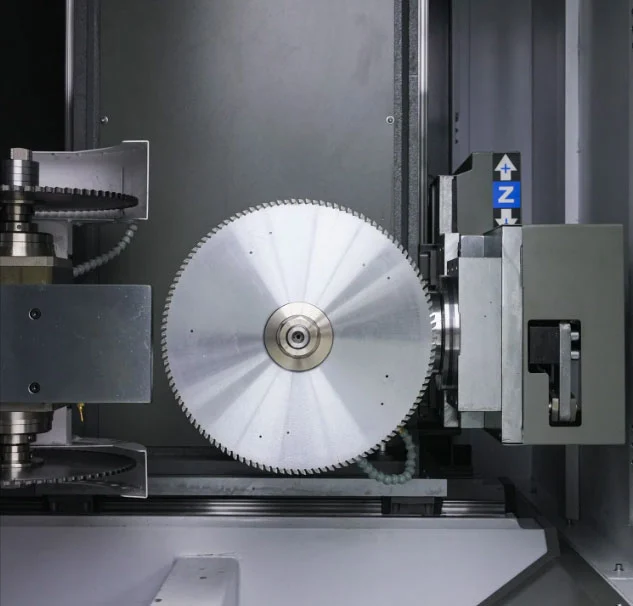

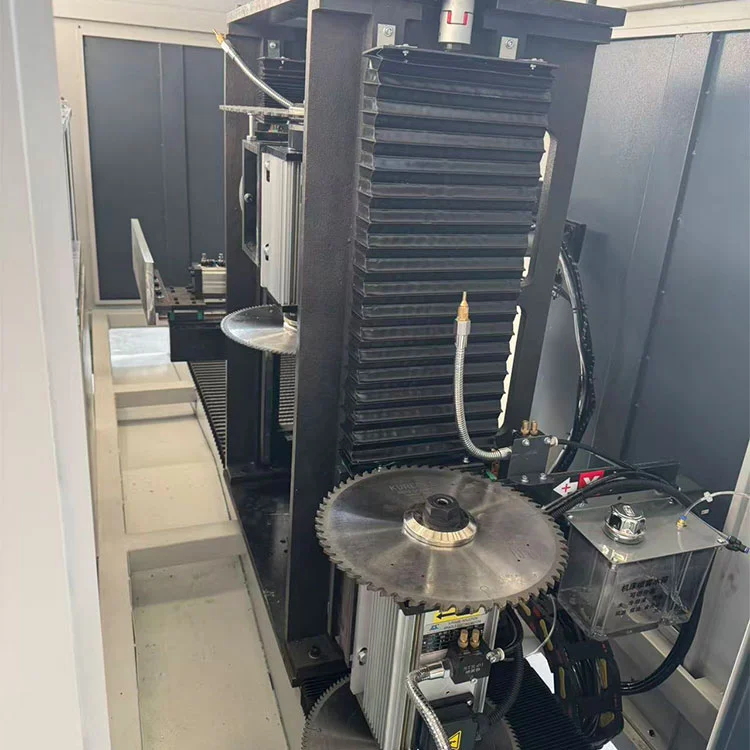

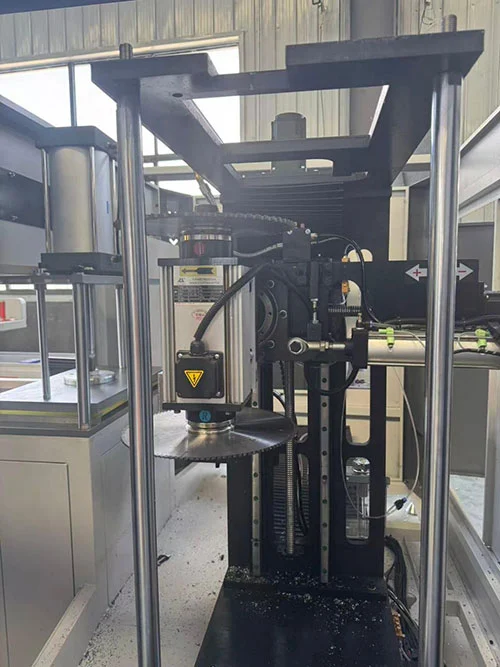

• जुम्ल्याहा स्पिन्डल (२×३ किलोवाट):प्रत्येक स्पिन्डल मोटरले 2800rpm मा 3kW डेलिभर गर्छ र φ230mm देखि φ350mm सम्म मिलिङ कटरहरू स्वीकार गर्दछ। एउटा स्पिन्डल घडीको दिशामा घुमाउनको लागि कन्फिगर गरिएको छ, अर्को घडीको विपरीत दिशाको लागि, पुन: स्थिति बिना द्विदिश काट्ने सक्षम पार्दै।
• 4+2 अक्ष CNC प्रणाली:CNC नियन्त्रक (ESTUN वा Schneider) ले चार रेखीय सर्वो अक्षहरू (प्रोफाइल फिड र उपकरण स्थिति) र दुई रोटरी अक्षहरू (स्पिन्डल कोण स्विचिङ) समन्वय गर्दछ। प्रोग्रामहरू USB, टचस्क्रिन, वा वैकल्पिक QR कोड स्क्यानर मार्फत लोड गर्न सकिन्छ।
• कास्ट-फलाम आधार र रैखिक गाइडहरू:भारी कास्ट-फलामको ओछ्यानले स्थिर जग प्रदान गर्दछ। रैखिक गाइड रेलहरू र सटीक बल स्क्रूहरूले न्यूनतम ब्याकल्याशको साथ सहज, सटीक अक्ष आन्दोलन सुनिश्चित गर्दछ।
• रबर सुरक्षा संग वायवीय clamping:क्ल्याम्पहरूले मिलिङको समयमा प्रोफाइल सुरक्षित रूपमा समात्छन्। सतह खरोंच र एल्युमिनियमको विकृति रोक्नको लागि सम्पर्क सतहहरूमा रबर प्याडहरू लगाइन्छ।
• धुलो निकासी पोर्ट:धुलो निकासी प्रणालीको लागि जडान बिन्दुले निरन्तर सञ्चालनको क्रममा कार्य क्षेत्रलाई एल्युमिनियम चिप्सबाट खाली राख्न मद्दत गर्दछ।

प्राविधिक विनिर्देशहरू

• बिजुली आपूर्ति: 380V / 50Hz / 3Ph
• कुल पावर: 8.8 kW (2 × 3 kW स्पिन्डल मोटरहरू + सर्वो ड्राइभहरू)
• स्पिन्डल गति: 2800 rpm
• मिलिङ कटर व्यास: φ230--φ350 मिमी (अनुकूलन योग्य)
• काम गर्ने हावाको चाप: ०.५--०.८ एमपीए
• अधिकतम मिलिङ गहिराई: 80 मिमी
• अधिकतम प्रोफाइल साइज: चौडाइ ≤120 मिमी, उचाइ ≤150 मिमी
• मेसिन आयाम: 1700 × 800 × 1500 मिमी
• वजन: ≈ 450 किलो

कारखाना र बिक्री पछि

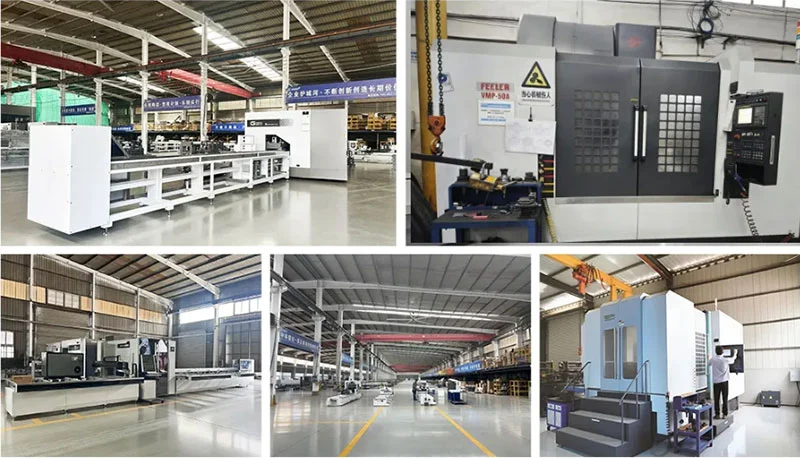

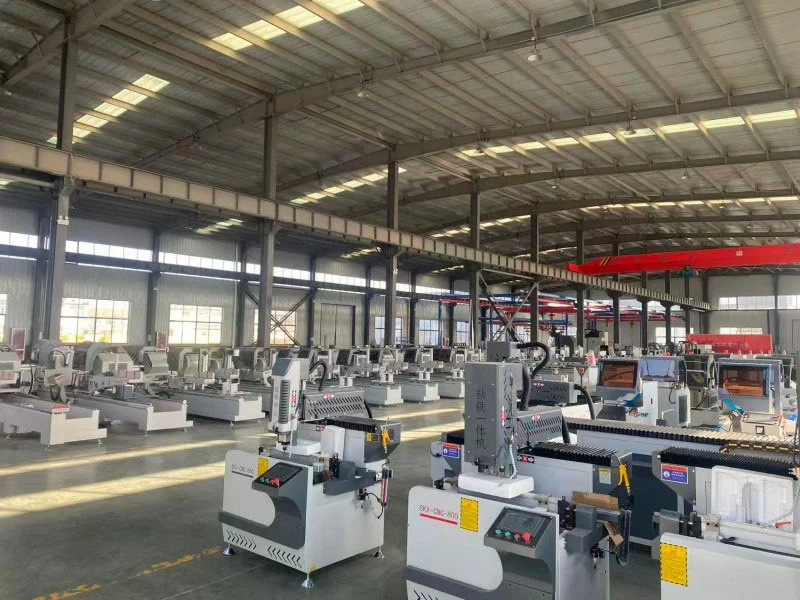

Lebulang मेसिनले सन् १९९६ देखि आफ्नो जिनान उत्पादन साइट सञ्चालन गर्दै आएको छ, झ्याल, ढोका र प्रोफाइल प्रशोधन गर्ने मेसिनहरू निर्माण गर्दै आएको छ। दडुअल कट ४+२ एक्सिस एन्ड मिलर थर्मल ब्रेक एल्युमिनियम उत्पादन लाइनसीई र आईएसओ प्रमाणपत्रहरूको साथ कारखानाबाट सीधा जहाजहरू। एक-वर्ष संरचनात्मक वारेन्टी मानक हो। रिमोट स्थापना वाकथ्रु, प्रशिक्षण मिडिया, र अनलाइन समर्थन नि: शुल्क समावेश छन्। उपभोग्य वस्तुहरू - कटर, जबडा, सिलहरू - स्टकमा राखिन्छन्। साइटमा कमिसनिङ व्यवस्थित गर्न सकिन्छ।

FAQ

प्रश्न: के तपाइँको उपकरणले विन्डो/ढोका प्रोफाइल र एल्युमिनियम पर्दा भित्ता प्रोफाइलहरू ह्यान्डल गर्न सक्छ?

A: हो। हाम्रो कारखानाले ढोका, झ्याल र पर्खाल निर्माणका लागि बौद्धिक मेसिनहरू उत्पादन गर्छ। उदाहरणका लागि, G20/G50 वर्कस्टेशनले पूर्ण-प्रक्रिया मेसिनिङ ह्यान्डल गर्छ, जबकि हाम्रो LBL-ब्रान्ड आराले प्रोफाइलहरूलाई 45° देखि 135° सम्मको कोणमा काट्छ। हामी तपाईंको विशिष्ट उत्पादन आवश्यकताहरूको आधारमा उपकरण सिफारिस गर्दछौं।

प्रश्न: सञ्चालन जटिल छ? के मलाई धेरै दक्ष कामदार चाहिन्छ?

A: हामी न्यूनतम प्रशिक्षण संग सञ्चालन गर्न मेसिन डिजाइन। सीएनसी प्रणालीले प्रिसेट प्रोग्रामहरू भण्डार गर्दछ, र इन्टरफेसले सीधा मेनुहरू प्रयोग गर्दछ। कुनै उन्नत प्रोग्रामिङ ज्ञान आवश्यक छैन। हामी नि:शुल्क प्रशिक्षण सामग्री, रिमोट निर्देशन, र स्थापना भिडियोहरू प्रदान गर्दछौं ताकि तपाईंका कर्मचारीहरूलाई छिटो दक्ष बन्न मद्दत गर्नुहोस्।

प्रश्न: प्रशोधन शुद्धता र दीर्घकालीन स्थिरताको बारेमा के हो?

A: हामी कास्ट-आयरन मेसिन बडीहरू, रैखिक गाइड रेलहरू, र सर्वो मोटरहरूको साथ बल-स्क्रू ड्राइभहरू प्रयोग गर्छौं। कोर कम्पोनेन्टहरू अन्तर्राष्ट्रिय रूपमा मान्यता प्राप्त आपूर्तिकर्ताहरूबाट प्राप्त गरिन्छ। डायमण्ड-टिप्ड उपकरणहरू र स्वचालित स्नेहन प्रणालीहरूले काट्ने गुणस्तर कायम राख्न र घटकको जीवन विस्तार गर्न मद्दत गर्दछ, समयसँगै निरन्तर शुद्धतालाई समर्थन गर्दछ।

प्रश्न: तपाइँ के बिक्री पछि सेवा प्रदान गर्नुहुन्छ?

A: हामी 24-घण्टा अनलाइन समर्थन, एक वर्षको वारेन्टी, र जीवनभर मर्मत सेवा प्रदान गर्दछौं। भिडियो कल मार्फत रिमोट समस्या निवारण उपलब्ध छ। यदि एक साइट भ्रमण आवश्यक छ भने, हामी यसलाई थप लागतमा व्यवस्थित गर्न सक्छौं। स्पेयर पार्ट्स स्टकमा राखिन्छ र छिट्टै पठाउन सकिन्छ।
