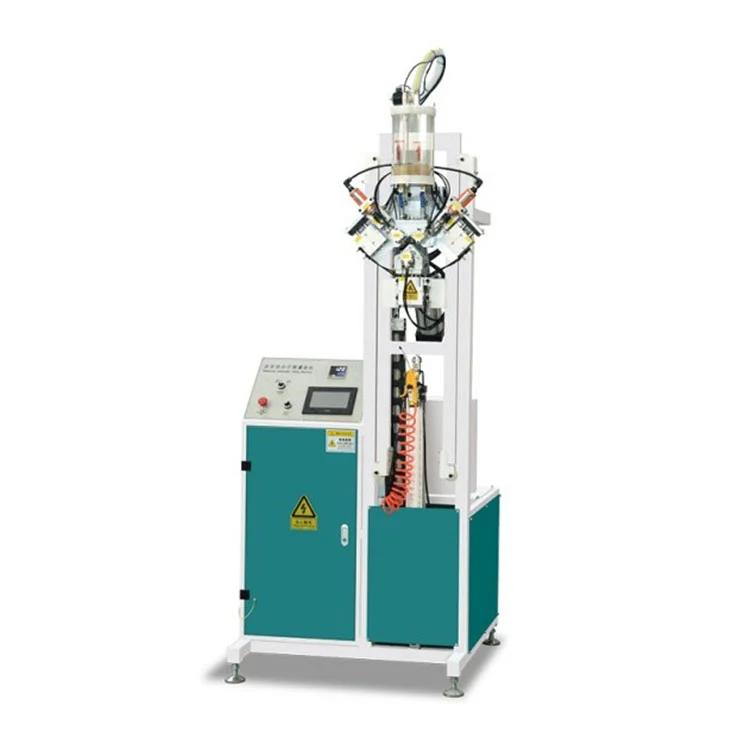

पूर्ण स्वचालित इन्सुलेट ग्लास आणविक सिभ फिलिंग मेसिन

मुख्य विशेषताहरु

दपूर्ण स्वचालित इन्सुलेट ग्लास आणविक सिभ फिलिंग मेसिनइन्सुलेटेड गिलास निर्माणको लागि एल्युमिनियम स्पेसर प्रोफाइलहरूमा आणविक चलनीको नियन्त्रित भरण प्रदान गर्दछ।

• नियन्त्रण प्रणाली:PLC सँग जोडिएको टचस्क्रिनले अपरेटरलाई ड्रिलिंग गहिराइ, भर्ने समय, र सिल चक्र सहित फिलिंग प्यारामिटरहरू सेट गर्न र समायोजन गर्न अनुमति दिन्छ। कार्यक्रम भण्डारणले विभिन्न स्पेसर प्रोफाइलहरूको लागि सम्झना समर्थन गर्दछ।
• स्पेसर अनुकूलता:मेसिनले 6 मिमी देखि 30 मिमी चौडाइमा एल्युमिनियम स्पेसरहरू प्रशोधन गर्दछ। ०.५ र ०.८ मिमी बीचको व्यास भएका आणविक सिभ ग्रेन्युलहरू भरिने टाउको मार्फत गुरुत्वाकर्षण-फेड गरिन्छ।
• फ्रेम क्षमता:अधिकतम फ्रेम आयामहरू 2000 × 2000 mm छन्, वास्तु इन्सुलेट ग्लास लाइनहरूमा आवश्यक साझा दायरा कभर।
• बिजुली र हावा आपूर्ति:एकाइ 220V / 50Hz एकल-चरण आपूर्तिमा चल्छ र 1.0 kW तान्छ। वायवीय ड्रिल र सीलिंग मेकानिजमहरूको लागि 0.6 MPa को स्थिर काम गर्ने वायुको चाप आवश्यक छ।
• स्वचालित सामग्री पुनःपूर्ति:desiccant hopper मा एक स्तर सेन्सर बाँकी छल्नी सामग्री निगरानी गर्दछ। जब स्तर पूर्वनिर्धारित बिन्दु भन्दा तल खस्छ, प्रणालीले या त अपरेटरलाई सचेत गर्छ वा कन्फिगरेसनको आधारमा बाह्य रिफिल एकाइ ट्रिगर गर्दछ।

कार्य सिद्धान्त

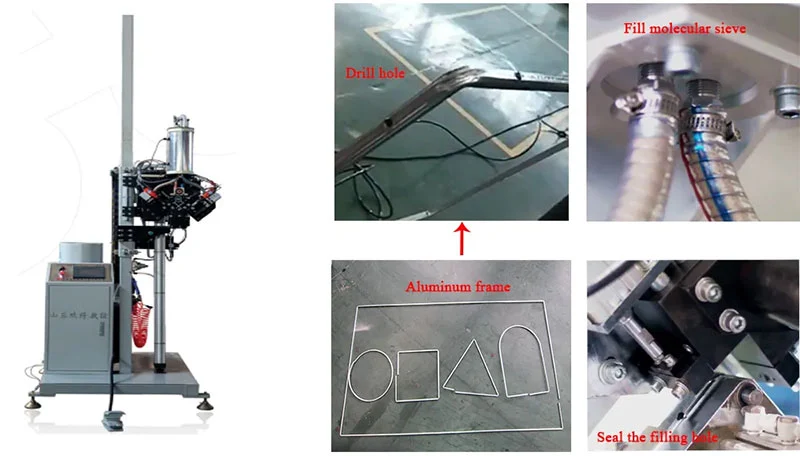

दपूर्ण स्वचालित इन्सुलेट ग्लास आणविक सिभ फिलिंग मेसिनपहिले प्रोग्राम गरिएको स्थितिमा एल्युमिनियम स्पेसर बारमा सानो प्वाल ड्रिल गरेर सञ्चालन गर्दछ। भरिने नोजलले त्यसपछि स्पेसर गुहामा आणविक सिभ डेसिकेन्टको नापिएको मात्रा इन्जेक्ट गर्छ। भरिसकेपछि, उही स्टेशन वा एक समर्पित सील एकाइले प्वालमा सील लागू गर्दछ, ओसिलो प्रवेश रोक्न र डेसिकेन्ट समावेश राख्छ। अनुक्रम PLC द्वारा नियन्त्रित छ, जसले टचस्क्रिनमा प्रविष्ट गरिएको स्पेसर चौडाइ र फ्रेम साइजको आधारमा ड्रिलिंग हेड, फिल टाइमर, र सीलिङ कार्यलाई समन्वय गर्दछ। हपरमा अप्टिकल वा क्यापेसिटिव सेन्सरले डेसिक्यान्ट स्तरलाई निगरानी गर्दछ, र विस्तारित रनहरूमा आपूर्ति कायम राख्न मेसिनलाई बाह्य पुनःपूर्ति प्रणालीमा जडान गर्न सकिन्छ।

प्रमुख अवयवहरू

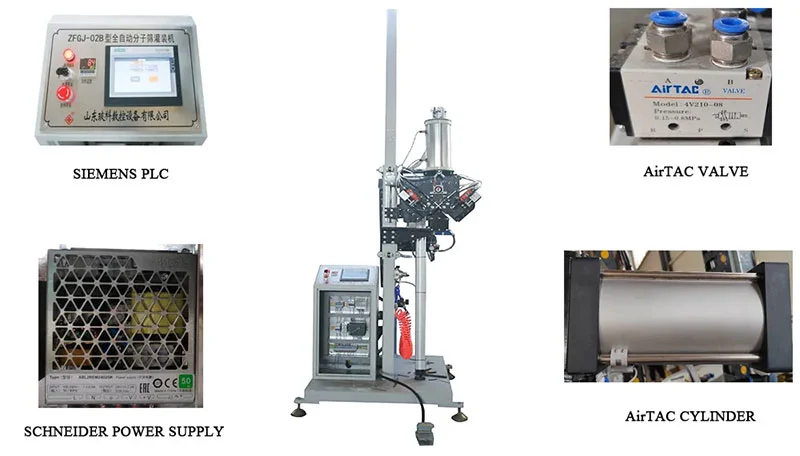

• डेसिकेन्ट हपर र फिडर:सील गरिएको स्टेनलेस स्टील हपरले आणविक चल्ने सामग्री समात्छ। भित्रको एक आन्दोलकले ब्रिजिङलाई रोक्छ, र मिटरिङ स्क्रू वा गेटले भरिने नोजलमा पठाइने रकमलाई नियन्त्रण गर्छ।

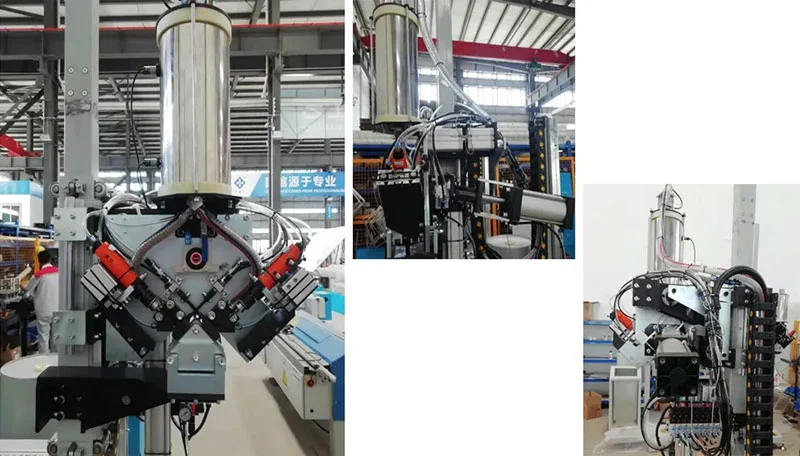

• ड्रिलिंग एकाइ:वायमेटिक वा इलेक्ट्रिक ड्रिल मोटरले स्पेसर प्रोफाइलको लागि आवश्यक प्वाल व्यास मिलाउन कार्बाइड ड्रिल बिट साइज चलाउँछ। ड्रिल गहिराई समायोज्य छ र PLC मार्फत सेट गरिएको छ।
• भरिने टाउको:विनिमेय नोजलहरू विभिन्न स्पेसर चौडाइहरूसँग मेल खान्छ। द्रुत-रिलीज संयन्त्र बिना उपकरणहरू उत्पादन ब्याचहरू बीच नोजल परिवर्तनहरू अनुमति दिन्छ।
• सील संयन्त्र:सील स्टेशनले ड्रिल गरिएको प्वालमा प्रि-कट टाँसेको प्लग वा तातो-पग्लिएको सील लागू गर्दछ। सील समय र दबाब प्रोग्राम योग्य छन्।

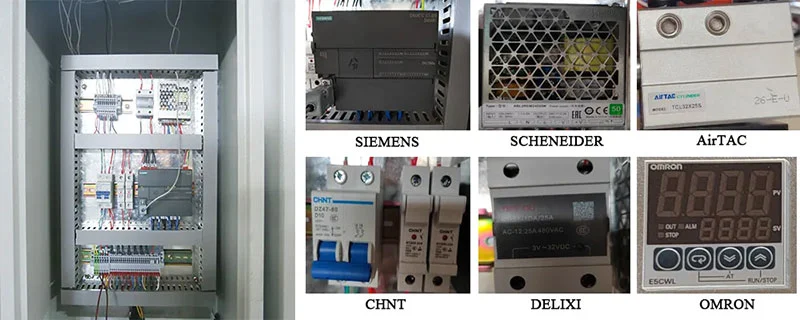

• नियन्त्रण प्यानल:बहु-भाषा समर्थनको साथ रङ टचस्क्रिनले वास्तविक-समय उत्पादन डेटा, अलार्म अवस्थाहरू, र मर्मत सम्भार रिमाइन्डरहरू प्रदर्शन गर्दछ। PLC ले विभिन्न स्पेसर प्रोफाइलहरूको लागि 100 प्यारामिटर सेटहरू भण्डारण गर्दछ।
• फ्रेम यातायात प्रणाली:संचालित रोलरहरूले एसेम्बल गरिएको स्पेसर फ्रेमलाई स्थितिमा सार्छन्। 2000 × 2000 मिमी सम्म समायोज्य गाइडहरू केन्द्र फ्रेमहरू, र वायमेटिक क्ल्याम्पहरूले ड्रिलिंग र भरिने क्रममा फ्रेमलाई स्थिर राख्छ।

प्राविधिक विनिर्देशहरू

FAQ

Q1: फुलिंग स्वचालित इन्सुलेटिंग ग्लास आणविक सिभ फिलिंग मेसिनको मुख्य कार्य के हो?

A: यसले एल्युमिनियम स्पेसर बारहरूमा प्वालहरू ड्रिल गर्दछ, तिनीहरूलाई आणविक सिभ डेसिकेन्टले भर्छ, र प्वालहरूलाई स्वचालित रूपमा सील गर्दछ। यो प्रक्रियाले इन्सुलेट गिलास एकाइ भित्रको हावा गुहाबाट अवशिष्ट आर्द्रता हटाउँछ, जसले समयसँगै आन्तरिक फोगिङलाई रोक्न मद्दत गर्दछ।

Q2: यो मेशिन ह्यान्डल गर्न सक्ने गिलास फ्रेम को आकार के हो?

A: मेसिनले 2000 mm × 2000 mm सम्म फ्रेमहरू प्रशोधन गर्छ। 6 मिमी र 30 मिमी बीचको एल्युमिनियम स्पेसर चौडाइहरू समायोज्य गाइडहरू र द्रुत-परिवर्तन भरिने नोजलहरू द्वारा स्वीकार गरिन्छ।

Q3: के मेसिनलाई desiccant रिफिल गर्न म्यानुअल हस्तक्षेप आवश्यक छ?

A: हपर स्वचालित रूपमा निगरानी गरिन्छ। जब desiccant स्तर एक सेट बिन्दु भन्दा तल झर्छ, प्रणालीले अलार्म सक्रिय गर्न सक्छ वा यदि बाह्य आपूर्ति प्रणालीमा जडान गरिएको छ भने, अवरोधहरू कम गर्दै स्वचालित रिफिल चक्र ट्रिगर गर्न सक्छ।

Q4: स्थापनाको लागि पावर र हावाको चाप आवश्यकताहरू के हुन्?

A: यसलाई 220V / 50Hz एकल-फेज आपूर्ति (1.0 kW कुल पावर) र वायवीय घटकहरूको लागि 0.6 MPa मा स्थिर संकुचित वायु आपूर्ति चाहिन्छ।

Q5: मेसिनले कसरी desiccant स्पेसर भित्र रहन्छ भनेर सुनिश्चित गर्दछ?

A: भरिने नोजल फिर्ता लिइसकेपछि, सील गर्ने मेकानिजमले तुरुन्तै ड्रिल गरिएको प्वालमा सील लागू गर्दछ। यसले डेसिक्यान्टलाई बाहिर निस्कनबाट रोक्छ र IGU मा एसेम्बली हुनु अघि स्पेसरमा प्रवेश गर्नबाट परिवेशको नमीलाई रोक्छ।

Q6: अपरेशन इन्टरफेस प्रयोगकर्ता-अनुकूल छ?

A: टचस्क्रिनले सबै चक्र प्यारामिटरहरू, उत्पादन काउन्टरहरू, र अलार्म लगहरूमा पहुँच प्रदान गर्दछ। विभिन्न स्पेसर प्रोफाइलहरूको लागि प्यारामिटर सेटहरू बचत गर्न सकिन्छ र फिर्ता गर्न सकिन्छ, अर्डरहरू बीच स्विच गर्दा सेटअप समय घटाउँदै।
