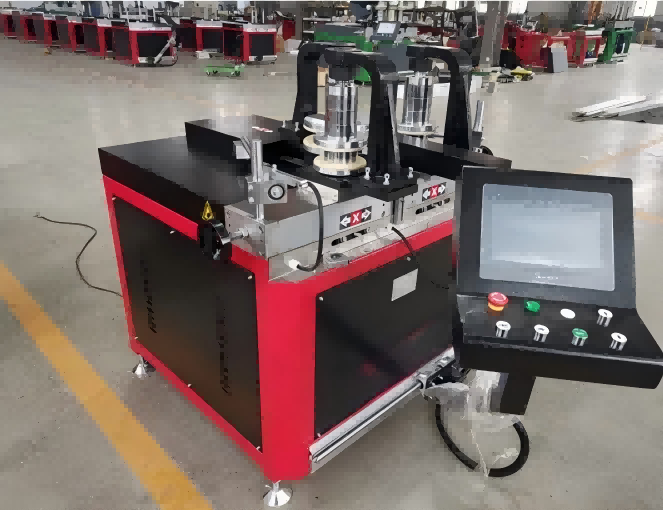

उच्च परिशुद्धता सीएनसी एल्युमिनियम र पीवीसी प्रोफाइल झुकाउने मेसिन

यो CNC एल्युमिनियम र PVC प्रोफाइल बेन्डिङ मेसिन पर्दा पर्खालहरू, अनुहारहरू, आर्क विन्डोहरू, र PVC विन्डो फ्रेमहरू सहित वास्तुकला प्रोफाइल निर्माणको लागि बनाइएको हो। ३-रोलर सिङ्क्रोनाइज्ड झुकाउने प्रणाली र सर्वो-संचालित नियन्त्रणसँग सुसज्जित, यसले ± ०.५ मिमी शुद्धताको साथ चिकनी, विरूपण-मुक्त कर्भहरू प्रदान गर्दछ। दुबै एल्युमिनियम एक्सट्रुसन र PVC/UPVC प्रोफाइलहरूसँग मिल्दो, मेसिनले एकल सेटअपमा बहु-त्रिज्य झुकाउने समर्थन गर्दछ, सामग्रीको फोहोर घटाउँदै उत्पादन दक्षतामा उल्लेखनीय सुधार गर्दछ। CE प्रमाणित र पूर्ण रूपमा अनुकूलन योग्य, यो आधुनिक वास्तुकला झुकाउने अनुप्रयोगहरूको लागि आदर्श समाधान हो।

• बहु-सामग्री अनुकूलता:दसीएनसी एल्युमिनियम पीवीसी प्रोफाइल झुकाउने मेसिनएल्युमिनियम, PVC, UPVC, थर्मल ब्रेक, स्टेनलेस स्टील, र तामा प्रोफाइलहरू बेन्ड गर्दछ। मेसिनको क्षमता भित्र विभिन्न सामग्री ग्रेड र क्रस-सेक्शनहरू समायोजन गर्न टूलिङ सेटहरू परिवर्तन गर्न सकिन्छ।
• 3-अक्ष सीएनसी स्थिति:X, Y, र Z अक्षहरूमा सर्वो मोटरहरू 10-इन्च टचस्क्रिनको साथ CNC नियन्त्रक मार्फत संचालित हुन्छन्। स्थिति सटीकता ± ०.०२ मिमी हो। अपरेटरहरूले बहु-त्रिज्य आकारहरू, चापहरू, र कम्पाउन्ड कर्भहरू सीधा इन्टरफेसमा वा USB मार्फत डेटा आयात गर्दछ।
• हाइड्रोलिक जोर विकल्प:तीन हाइड्रोलिक स्टेशन कन्फिगरेसनहरू प्रस्ताव गरिएका छन् - 20-टन, 25-टन, र 40-टन — प्रोफाइल सामग्री, पर्खाल मोटाई, र बेन्ड त्रिज्याको आधारमा चयन गरिएको छ। हाइड्रोलिक पम्प मानक औद्योगिक एकाइहरूको तुलनामा कम आवाज संग काम गर्दछ।
• झुकाउने आकार दायरा:मेसिनले सी-आकार, यू-आकार, एस-आकार, पूर्ण वृत्त, अण्डाकार, बहु-त्रिज्या संयोजनहरू, र अनुकूलन आर्कहरू उत्पादन गर्दछ। बेल्ट र रोलर मोल्डहरू इष्टतम बेन्ड गुणस्तरको लागि प्रोफाइल क्रस-सेक्शन मिलाउन अनुकूलित गर्न सकिन्छ।

यो कसरी काम गर्दछ

प्रोफाइल लोड हुँदैछ

एल्युमिनियम वा PVC प्रोफाइलहरू फिडिङ गाइडमा राखिन्छन् र झुकाउने प्रक्रियामा चिप्लिन वा घुमाउनबाट जोगाउन सुरक्षित रूपमा क्ल्याम्प गरिन्छ।

2. 3-रोलर सिंक्रोनाइज्ड झुकाव

मेसिनले तीन परिशुद्धता रोलरहरू प्रयोग गर्दछ:

शीर्ष रोलर - प्रोफाइल अगाडि ड्राइभ गर्दछ

दुई साइड रोलरहरू - समान दबाब लागू गर्न CNC-नियन्त्रित ट्र्याजेक्टोरीहरूसँगै सार्नुहोस्

यो सिंक्रोनाइज्ड आन्दोलनले सतह क्षति वा विरूपण बिना लगातार चाप गठन सुनिश्चित गर्दछ।

3. सर्वो-संचालित परिशुद्धता

सर्वो मोटर्सले वास्तविक समयमा रोलर स्थिति नियन्त्रण गर्दछ, सही प्रतिक्रिया र दोहोर्याउन योग्य झुकाउने प्रदर्शन प्रदान गर्दछ। सीएनसी प्रणालीले सामग्री वसन्त-ब्याकको लागि स्वचालित रूपमा क्षतिपूर्ति दिन्छ।

4. बहु-रेडियस प्रोग्रामिङ

अपरेटरहरूले सीएडी रेखाचित्रहरूबाट सिधै धेरै झुकाउने त्रिज्या, चाप खण्डहरू, र पूर्ण सर्कलहरू प्रोग्राम गर्न सक्छन्। मेसिनले म्यानुअल हस्तक्षेप बिना जटिल वक्रहरू कार्यान्वयन गर्दछ।

5. निरन्तर उत्पादन

एक पटक कार्यक्रम सेट भएपछि, मेसिनले उच्च स्थिरताको साथ झुकाउने चक्र दोहोर्याउँछ, यसलाई ठूलो उत्पादन र अनुकूलन वास्तुकला परियोजनाहरू दुवैको लागि उपयुक्त बनाउँछ।

प्रक्रिया प्रवाह:

प्रोफाइल लोड हुँदै

प्रमुख अवयवहरू

CNC नियन्त्रक:10-इन्च टचस्क्रिन प्रोग्रामिङ बेन्ड एङ्गल्स, रेडियस र बहु-त्रिज्य अनुक्रमहरूको लागि प्रयोगकर्ता इन्टरफेसको साथ। USB पोर्ट कार्यक्रम आयात र निर्यात समर्थन गर्दछ। नियन्त्रकले अक्ष गति, हाइड्रोलिक दबाव, र चक्र समय प्रबन्ध गर्दछ।

हाइड्रोलिक स्टेशन:20-टन, 25-टन, र 40-टन कन्फिगरेसनहरूमा उपलब्ध छ। स्थिर दबाव उत्पादन र शान्त सञ्चालनको लागि चयन गरिएको आयातित तेल पम्प प्रयोग गर्दछ। हाइड्रोलिक सर्किटले दबाव राहत भल्भ र फिल्टर समावेश गर्दछ।

रोलर मोल्डहरू:वैकल्पिक PU कोटिंगको साथ कठोर इस्पातबाट निर्मित। कोटिंगले लेपित, एनोडाइज्ड, वा चित्रित प्रोफाइल सतहहरूमा स्क्र्याचिंग वा चिन्ह लगाउन रोक्न मद्दत गर्दछ। मोल्ड सेटहरू विभिन्न प्रोफाइल क्रस-सेक्शनहरूको लागि आदानप्रदानयोग्य छन्।

ट्रान्समिसन:ताइवान HIWIN रैखिक गाइड रेलहरू चलिरहेको अक्षहरू बोक्छन्। सटीक गियरबक्सहरू र सर्वो मोटरहरूले X, Y, र Z आन्दोलनहरूको लागि स्थिति सटीकता प्रदान गर्दछ।

अनुप्रयोगहरू

• पर्दा पर्खाल प्रोफाइल झुकाउने

  आर्किटेक्चरल फेसेड वक्र फ्रेमहरू

  आर्क विन्डोज र ढोका प्रोफाइलहरू

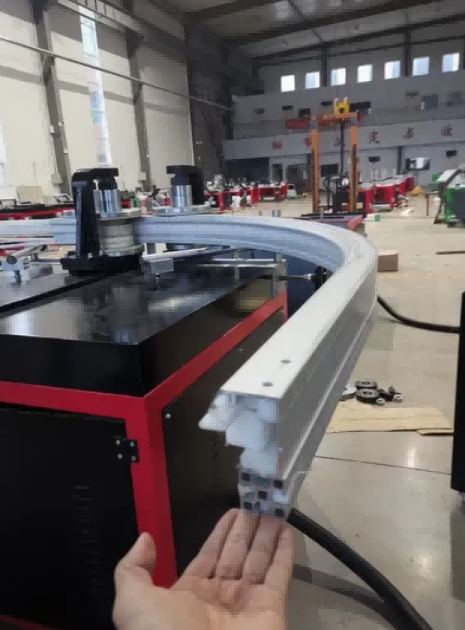

  PVC विन्डो र ढोका फ्रेम झुकाउने

  एल्युमिनियम क्लेडिङ र ट्रिम झुकाउने

  सजावटी आन्तरिक प्रोफाइलहरू




निर्माता र वारेन्टी

लेबुलाङ मेसिनको रूपमा सञ्चालन गर्दै आएको शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले सन् १९९६ देखि चीनको जिनान कारखानामा आल्मुनियम र पीभीसी प्रशोधन उपकरणहरू उत्पादन गर्दै आएको छ।सीएनसी एल्युमिनियम पीवीसी प्रोफाइल झुकाउने मेसिनसीई र आईएसओ प्रमाणीकरण संग कारखाना प्रत्यक्ष आपूर्ति छ। एक वर्षको वारेन्टीले मुख्य संरचनालाई समेट्छ। रिमोट प्राविधिक समर्थन, स्थापना भिडियो, र एक अंग्रेजी म्यानुअल कुनै अतिरिक्त लागत प्रदान गरिएको छैन। साइटमा स्थापना र प्रशिक्षण छुट्टै व्यवस्था गर्न सकिन्छ। स्पेयर पार्ट्स जस्तै रोलर मोल्ड, गठन बेल्ट, र हाइड्रोलिक सिलहरू स्टक छन्। मेशिन रंग, ब्रान्डिङ, र प्याकेजिङ्ग OEM र ODM सम्झौता अन्तर्गत अनुकूलित गर्न सकिन्छ।

FAQ

1. तपाईं एक कारखाना वा एक व्यापार कम्पनी हो?

हामी 1996 देखि सञ्चालनमा जिनान, चीन मा हाम्रो आफ्नै उत्पादन सुविधा संग एक निर्माता हो।

2. उपकरण वारेन्टी कति लामो छ?

रोलर मोल्ड र फोरमिङ बेल्ट जस्ता सामान्य पहिरनका भागहरू बाहेक मुख्य संरचनामा एक वर्ष।

3. बिक्री पछि सेवा कसरी प्रदान गर्ने?

रिमोट भिडियो निर्देशन, अनलाइन प्राविधिक समर्थन, र वारेन्टी अवधि भित्र दोषपूर्ण भागहरूको नि: शुल्क प्रतिस्थापन प्रदान गरिन्छ। साइटमा स्थापना, कमीशन, र प्रशिक्षण अतिरिक्त लागतमा व्यवस्थित गर्न सकिन्छ।

4. वितरण समय कति लामो छ?

मानक मेसिनहरू जम्मा भुक्तानी प्राप्त गरेपछि 10 देखि 20 कार्य दिन भित्र पठाइन्छ।

5. तपाईं अरू कुन मेसिनहरू बेच्नुहुन्छ?

एल्युमिनियम काट्ने मेसिन, एल्युमिनियम कुना क्रिमिङ मेसिन, पीवीसी वेल्डिङ मेसिन, सीएनसी ड्रिलिंग र मिलिङ मेसिन, र पूरा ढोका र झ्याल उत्पादन लाइनहरू।

6. के मेसिनले थर्मल ब्रेक प्रोफाइलहरू मोड्न सक्छ?

हो। उपयुक्त बन्ने बेल्ट र रोलर मोल्डहरूको साथ, इन्सुलेशन स्ट्रिपको अखण्डता कायम राख्दै मेसिनले थर्मल ब्रेक एल्युमिनियम प्रोफाइलहरू मोड्न सक्छ।
