विन्डो प्रोफाइलहरूको लागि PVC अन्त्य मिलिङ मेसिन

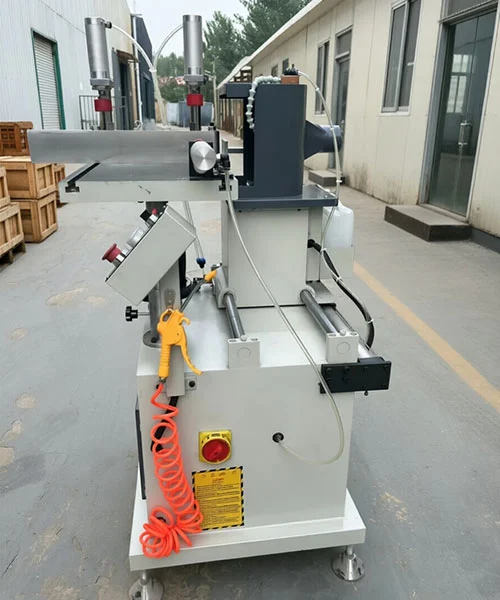

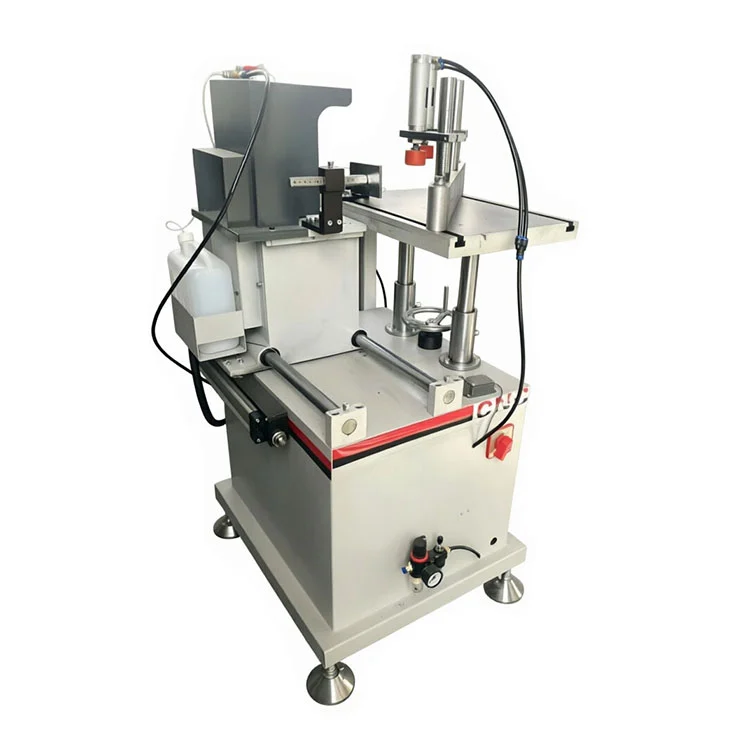

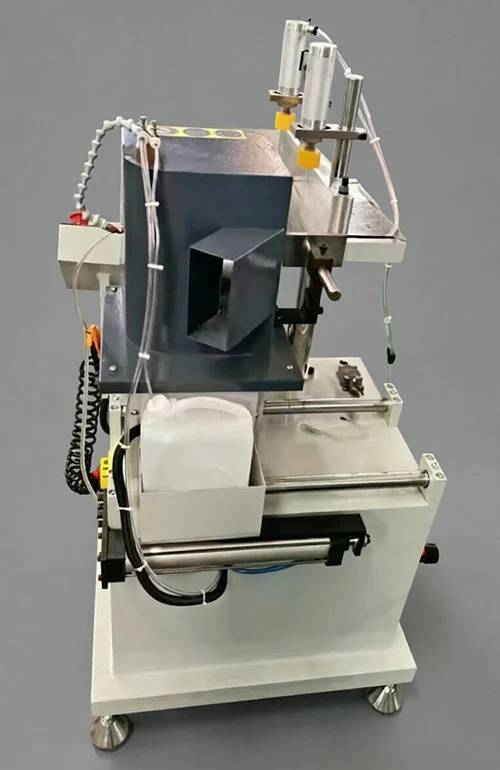

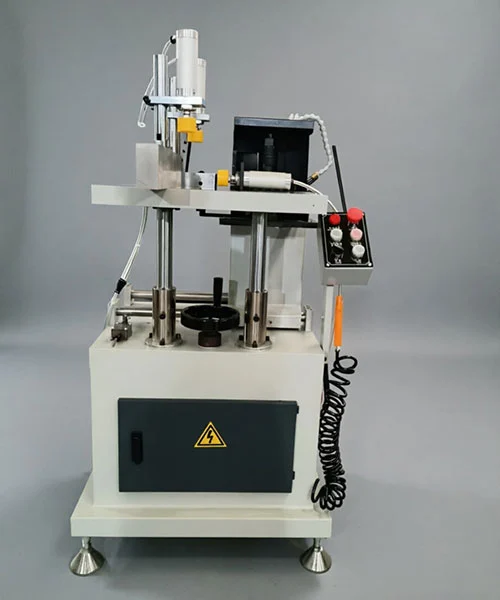

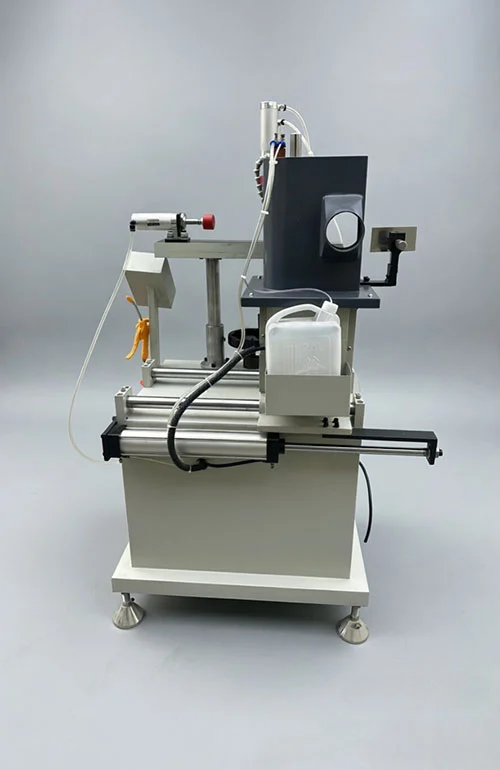

विन्डो प्रोफाइलहरूको लागि Lebulang PVC अन्त्य मिलिङ मेसिनमा इनोभेसनले बहुमुखी प्रतिभालाई पूरा गर्छ। PVC र एल्युमिनियम-प्लास्टिक विन्डो प्रोफाइलहरूको अर्ध-स्वचालित अन्त-फेस मिलिङको लागि डिजाइन गरिएको, यसले विभिन्न उपकरणहरू प्रयोग गरेर संरचनाहरूको विस्तृत दायरालाई समर्थन गर्दछ - चरण सतहहरू र आयताकार ग्रूभहरूदेखि टेनन्ससम्म। worktable स्थिति प्लेट -55° बाट +55° समायोजित गर्न सकिन्छ, विभिन्न कोणहरूमा सटीक बेभल काट्ने सक्षम पार्दै। उपकरण फिडको लागि एक रैखिक असर गति जोडी को लागी धन्यवाद, मेसिनले Ra12.5μm को अन्त-अनुहार सतह खुरदना संग स्थिर प्रदर्शन प्रदान गर्दछ। मध्यम-देखि-ठूलो-स्तरीय निर्माणको लागि भरपर्दो सम्पत्ति।
मुख्य विशेषताहरु
- प्रोफाइल अन्त्य आकार:दविन्डो प्रोफाइलहरूको लागि PVC अन्त्य मिलिङ मेसिनस्टेप फेस, आयताकार ग्रुभ्स, टेनन्स र समान संरचनाहरू टुलिङ परिवर्तन गरेर समायोजन गर्दछ, जुन तेर्सो स्पिन्डलमा सुरक्षित हुन्छ।
- कोण मिलिङ दायरा:वर्कटेबलमा पोजिसनिङ प्लेटलाई -५५° र +५५° बीचमा सेट गर्न सकिन्छ, कस्टम जिगहरू बिना प्रोफाइलको छेउमा बेभल कटहरू सक्षम पार्दै।
- रैखिक असर फिड:टुल फिड मेकानिज्म मिलिङ साइकलमा कम्पन कम र दोहोर्याउन मिल्ने गरी रैखिक असर गति जोडीमा चल्छ।
- अन्त सतह समाप्त:प्रशोधित अन्त्यहरू लगातार Ra12.5 μm रफनेसमा पुग्छन्, जुन ट्रान्सम र फ्रेम खण्डहरूको कडा एसेम्बलीका लागि पर्याप्त हुन्छ।
- वायवीय क्ल्याम्पिंग:प्रोफाइलहरू कटको बेला हावा-संचालित क्ल्याम्पहरूद्वारा राखिन्छन्, वर्कपीस स्थिति कायम राख्दा अपरेटरको प्रयासलाई कम गर्दछ।
प्राविधिक विनिर्देशहरू
| प्यारामिटर | विवरणहरू |
| अवस्था | नयाँ |
| स्वचालित ग्रेड | अर्ध-स्वचालित |
| भोल्टेज | 380V |
| विशिष्टता (L×W×H) | ८५० × ७४० × १२८० मिमी |
| प्रशोधन अन्तिम सतह रफनेस | Ra12.5 μm |
| कार्य तालिका स्थिति कोण | -५५° ~ ५५° |
| उत्पादन क्षमता | 500 सेट / महिना |
| यातायात प्याकेज | मानक निर्यात काठ बक्स |
| ट्रेडमार्क | Lebulang / OEM / ODM |
आवेदन दायरा
योविन्डो प्रोफाइलहरूको लागि PVC अन्त्य मिलिङ मेसिनPVC विन्डोज, आल्मुनियम-प्लास्टिक कम्पोजिट विन्डोज, र थर्मल ब्रेक एल्युमिनियम विन्डो फ्रेम को उत्पादन मा प्रयोग गरिन्छ। सामान्य वर्कपीसहरूमा मध्य ट्रान्समहरू, ढोका फ्रेम प्रोफाइलहरू, र अन्य बाहिर निकालिएका खण्डहरू समावेश हुन्छन् जसलाई एसेम्बली अघि अन्त-अनुहार आकार दिने, ग्रोभिङ वा टेनन काट्ने आवश्यकता पर्दछ।
प्रमुख अवयवहरू
- मिलिङ स्पिन्डल:तेर्सो स्पिन्डलले स्टेप, ग्रूभ र टेनन कार्यको लागि विनिमेय कटरहरू स्वीकार गर्दछ। सफा सामग्री हटाउनका लागि कार्बाइड टूलिङसँग मेल खाने गतिमा चल्छ।
- रैखिक असर गाइड प्रणाली:फिड क्यारिज सिल गरिएको रैखिक बियरिङहरूमा सर्छ, जसलाई आवधिक लुब्रिकेशन मात्र चाहिन्छ र समयको साथमा एकरूप कट ज्यामिति कायम राख्न मद्दत गर्दछ।
- वायवीय क्ल्याम्पिंग एकाइ:क्ल्याम्पहरू 0.5-0.8 MPa वायु आपूर्तिसँग संलग्न हुन्छन्। मिलिङ चक्रमा प्रोफाइल सतहहरू चिन्ह लगाउनबाट बच्नको लागि जबडाहरू आकार दिइन्छ।
- समायोज्य कार्य तालिका:म्यानुअल रूपमा सेट गरिएको स्थिति प्लेटले अपरेटरलाई -55° देखि +55° सम्मको कोणमा डायल गर्न अनुमति दिन्छ, दोहोर्याइएको स्थितिको लागि स्केलको साथ।

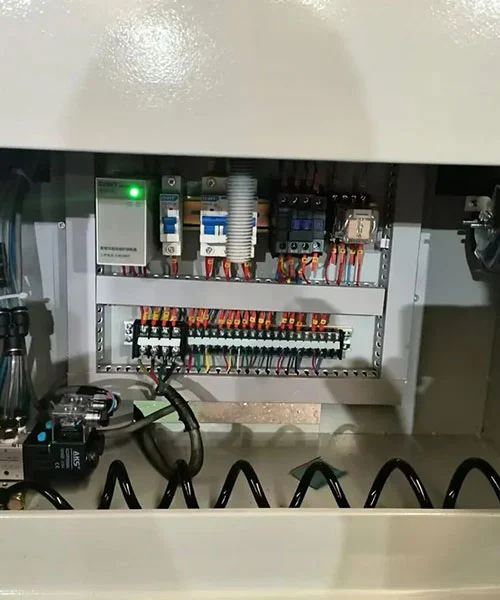

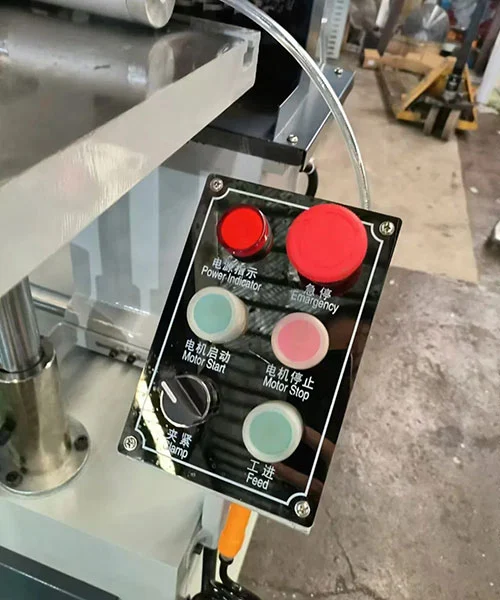

- नियन्त्रण सर्किट:एक साधारण पुश-बटन स्टेशन र सुरक्षा इन्टरलक प्रयोग गर्दछ जसले गार्ड खुला हुँदा स्पिन्डल सुरु हुनबाट रोक्छ। विद्युतीय कम्पोनेन्टहरू धुलो-सील गरिएको घेरामा व्यवस्थित गरिएका छन्।
निर्माता र समर्थन
1996 मा स्थापना भएको कारखानाको साथ, Lebulang मेसिनले लगभग तीन दशकदेखि चीनको जिनानमा प्रोफाइल प्रशोधन उपकरणहरू उत्पादन गर्दै आएको छ। दविन्डो प्रोफाइलहरूको लागि PVC अन्त्य मिलिङ मेसिनकारखाना-सीधा आपूर्ति गरिएको छ, CE र ISO प्रमाणीकरण बोक्छ, र OEM / ODM सम्झौता अन्तर्गत अनुकूलित गर्न सकिन्छ। एक वर्षको वारेन्टीले मुख्य संरचनालाई कभर गर्दछ, र रिमोट स्थापना मार्गदर्शन बिना अतिरिक्त शुल्क प्रदान गरिन्छ।
प्याकेजिङ र ढुवानी
प्रत्येकविन्डो प्रोफाइलहरूको लागि PVC अन्त्य मिलिङ मेसिनट्रान्जिटको समयमा आवागमन रोक्नको लागि आन्तरिक ब्रेसिङको साथ मानक निर्यात-ग्रेड काठको क्रेटमा प्याक गरिएको छ। क्रेट नमी-प्रतिरोधी छ र ह्यान्डलिंग निर्देशनहरूको साथ लेबल गरिएको छ। ढुवानी सर्तहरू FOB जिनान वा Qingdao हुन्, डेलिभरी नेतृत्व समय सामान्यतया 15 देखि 25 कार्य दिनहरू अर्डर पुष्टि पछि। परीक्षण रिपोर्ट, प्याकिङ सूची, र CE प्रमाणपत्र सहित कागजातहरू डिस्पैच अघि डिजिटल रूपमा पठाइन्छ।
FAQ
Q1: विन्डो प्रोफाइल प्रक्रियाको लागि PVC अन्त्य मिलिङ मेसिनले कुन प्रोफाइल संरचनाहरू गर्न सक्छ?
A: काट्ने उपकरण परिवर्तन गरेर, मेसिनले स्टेप सतहहरू, आयताकार ग्रूभहरू, टेनन्सहरू, र अन्य अन्त विवरणहरू सामान्यतया PVC र एल्युमिनियम-प्लास्टिक कम्पोजिट ट्रान्समहरू र फ्रेम प्रोफाइलहरूमा आवश्यक पर्दछ।
Q2: बेभल काट्ने को लागी कोणीय समायोजन दायरा के हो?
A: worktable पोजिशनिङ प्लेट -55° देखि 55° सम्म समायोज्य छ, यसले अतिरिक्त फिक्स्चर बिना यो दायरा भित्र कोणित अन्त कटहरू उत्पादन गर्न सम्भव बनाउँछ।
Q3: मिलिङ गर्दा स्थिरता कसरी कायम गरिन्छ?
A: उपकरण फिड मेकानिजमले रैखिक असर गति जोडी प्रयोग गर्दछ, जसले कम्पन कम गर्छ र दोहोर्याइएको चक्रहरूमा मिलिङको गहिराइ एकरूप राख्न मद्दत गर्दछ।
Q4: कुन अन्त सतह खुरदना आशा गर्न सकिन्छ?
A: लगातार मेशिन गरिएको छेउले Ra12.5 μm को नरमपन प्राप्त गर्दछ, एउटा फिनिश जसले झ्याल र ढोकाको एसेम्बलीमा टाइट-फिटिंग जोड्न अनुमति दिन्छ।
Q5: worktable आयामहरू के हुन्?
A: मेसिनको कार्यतालिकाले 500 × 350 मिमी मापन गर्दछ, मानक UPVC र एल्युमिनियम-प्लास्टिक विन्डो प्रोफाइलहरूको लागि स्थिर समर्थन प्रदान गर्दछ।
Q6: अधिकतम मिलिङ चौडाइ के हो?
A: टूलिङ सेटले ९० मिमीको अधिकतम मिलिङ चौडाइलाई समर्थन गर्छ।
Q7: पावर र हावा आपूर्ति आवश्यकताहरू के हुन्?
A: मेसिन 380V, 50Hz थ्री-फेज पावरमा चल्छ र वायमेटिक क्ल्याम्पिङ प्रणालीको लागि 0.5 देखि 0.8 MPa को काम गर्ने वायुको चाप चाहिन्छ।
Q8: स्पेयर पार्ट्स उपलब्ध छन्?
A: हो। आयातित कटर पाङ्ग्राहरू र सेटिङ उपकरणहरू सहित साझा लुगा भागहरू, विकल्पहरूको रूपमा उपलब्ध छन् र अपरेटरद्वारा सजिलै प्रतिस्थापन गर्न सकिन्छ।
