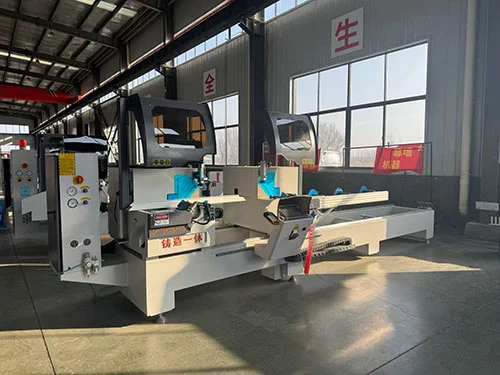

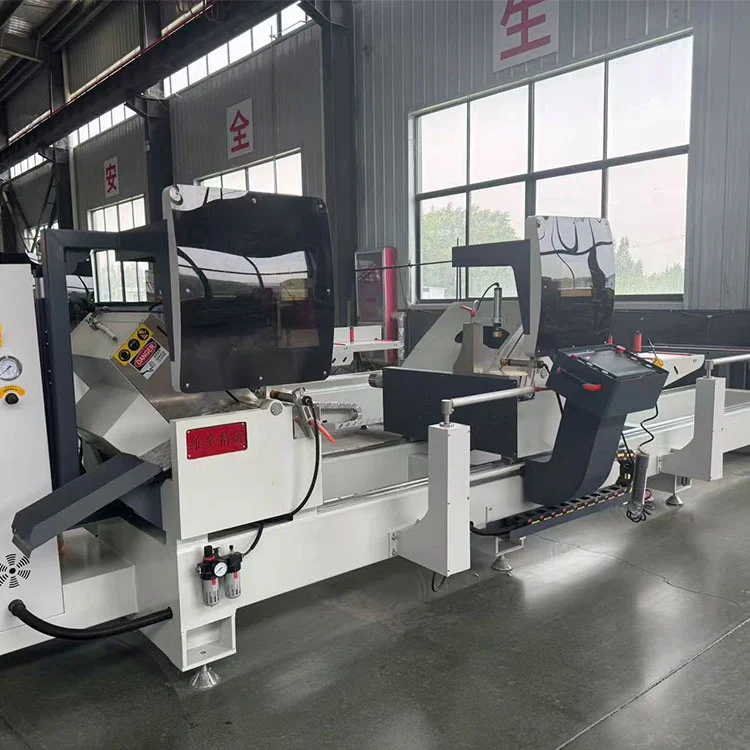

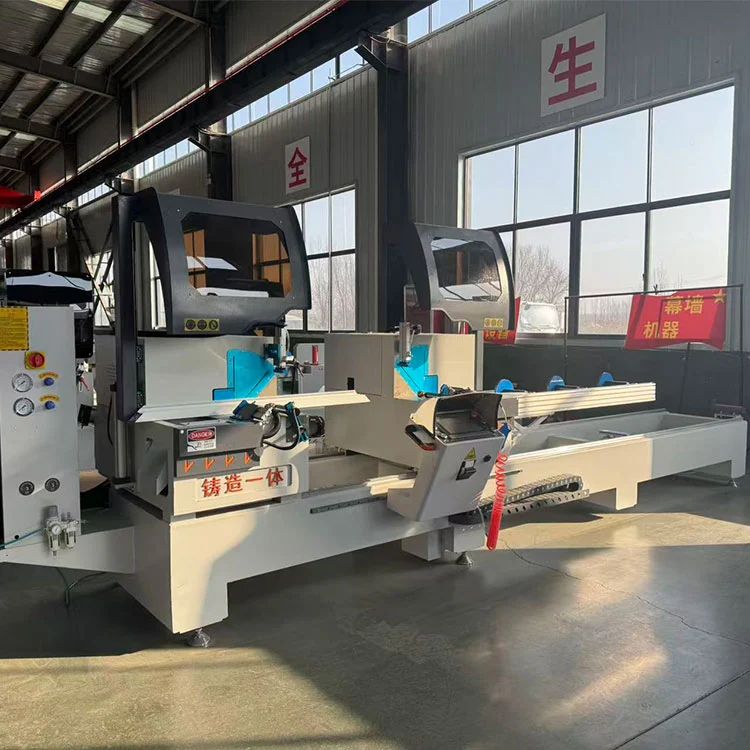

सेमी-स्वचालित डबल हेड मिटरले एल्युमिनियम प्रोफाइल काट्ने मेसिन देख्यो

Lebulang मेशिन ब्रान्ड अन्तर्गत सञ्चालन गर्ने शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले आफ्नो जिनान, चीनको कारखानामा सन् १९९६ देखि आल्मुनियम र PVC प्रशोधन उपकरणहरू उत्पादन गर्दै आएको छ। यो अर्ध-स्वचालित डबल-हेड मिटरले झ्याल, ढोका, पर्दाको पर्खाल र औद्योगिक पर्खालहरूका लागि एल्युमिनियम प्रोफाइलहरू काट्छ। यसले 350 mm चौडा र 150 mm उचाईसम्म प्रोफाइलहरू ह्यान्डल गर्छ, 45° देखि 135° सम्म तेर्सो काट्ने कोणहरू र 45° देखि 90° सम्म ठाडो कोणहरूसँग। दुई 4 kW मोटरहरूले 2800 rpm मा आरा ब्लेडहरू चलाउँछन्, र दायाँ टाउको लम्बाइ स्थितिको लागि र्याक-र-पिनियन प्रसारणको साथ रैक गाइडहरूमा सर्छ। पाँच-अक्ष पूर्ण-बंद CNC ​​प्रणालीले कोण र लम्बाइ स्थिति नियन्त्रण गर्दछ, जबकि काट्ने फिड दर 0 देखि 3 m/min सम्म स्टेपलेस समायोज्य हुन्छ।

प्राविधिक प्यारामिटरहरू

सुविधाहरू

• ठूलो खण्ड प्रोफाइल काट्ने:दसेमी-स्वचालित डबल हेड मिटरले एल्युमिनियम प्रोफाइल काट्ने मेसिन देख्योठूला एल्युमिनियम प्रोफाइलहरूको दुई-आयामी यौगिक कोण काटनको लागि डिजाइन गरिएको हो। यसले 350 मिमी सम्मको चौडाइ र 150 मिमी सम्मको उचाइहरू ह्यान्डल गर्दछ, मानक पर्दा पर्खाल र औद्योगिक बाहिरी आकारहरू कभर गर्दछ।
• पाँच-अक्ष पूर्ण-बंद सीएनसी प्रणाली:कोण र लम्बाइ स्थिति बन्द-लूप प्रतिक्रिया संग पाँच-अक्ष CNC प्रणाली द्वारा नियन्त्रण गरिन्छ। यसले ±5′ भित्र कोण सहिष्णुता कायम राख्छ र सामान्य सञ्चालन अवस्थाहरूमा ±0.2 मिमी भित्र लम्बाइ सहिष्णुता दोहोर्याउँछ।
• चल हेड ट्रान्समिशन:दायाँ काट्ने टाउको र्याक-र-पिनियन ड्राइभको साथ रैखिक गाइड जोडीमा सर्छ। यो व्यवस्थाले पूर्ण 6000 मिमी काट्ने क्षमतामा सही लम्बाइ स्थितिको लागि आवश्यक कठोरतालाई समर्थन गर्दछ।
• सटीक पिभोट बियरिंग्स:हेर हेड रोटेशनले क्रस गरिएको बेलनाकार रोलर बियरिङहरू प्रयोग गर्दछ, जसले स्थिर, कम-घर्षण कोणीय आन्दोलन प्रदान गर्दछ। यस डिजाइनले सेट स्थितिमा चिकनी कोण समायोजन र भरपर्दो लक गर्न योगदान गर्दछ।
• परिष्कृत रकर हात संरचना:आरा ब्लेड एक प्रबलित रकर हातमा माउन्ट गरिएको छ जुन कार्य तालिकाको मुनिबाट माथितिर घुम्छ। यो कन्फिगरेसनले प्रोफाइलमा एक चिकनी, सफा कट सतह उत्पादन गर्दछ र समग्र काटन स्थिरता सुधार गर्दछ।
• अन्डर-टेबल ब्लेड स्विंग:ब्लेड फिड दिशा कार्य तालिकाको तलबाट हो, जसले चक्रको समयमा अपरेटरको हातलाई काट्ने क्षेत्रबाट टाढा राख्न मद्दत गर्दछ।
• एकीकृत स्नेहन र शीतलन:धुंधको स्नेहन र कूलिङ यन्त्र आरा ब्लेडसँग सर्छ, ब्लेडको दाँत र काट्ने क्षेत्रमा सिधै काट्ने तरल पदार्थ लगाउँछ। यसले ब्लेड सेवा जीवन विस्तार गर्न र एल्युमिनियममा कटौती गुणस्तर सुधार गर्न मद्दत गर्दछ।

यो कसरी काम गर्दछ

दसेमी-स्वचालित डबल हेड मिटरले एल्युमिनियम प्रोफाइल काट्ने मेसिन देख्योअपरेटरले सीएनसी नियन्त्रण प्यानलमा इच्छित तेर्सो र ठाडो काट्ने कोणहरू, साथै कट लम्बाइ सेट गरेर सञ्चालन गर्दछ। दायाँ काट्ने टाउको स्वचालित रूपमा रैखिक गाइडको साथ प्रोग्राम गरिएको स्थितिमा सर्छ। एल्युमिनियम प्रोफाइलहरू रोलर समर्थन टेबलहरूमा राखिन्छन् र वायमेटिक क्ल्याम्पहरूद्वारा सुरक्षित हुन्छन्। दुबै टाउको एकैसाथ वा स्वतन्त्र रूपमा काट्न सकिन्छ। काट्ने चक्रको समयमा, आरा ब्लेडहरू 0 र 3 m/min को बीचमा नियन्त्रित फिड दरको साथ प्रोफाइल मार्फत काटेर, कार्य तालिकाको मुनिबाट माथितिर घुम्छन्। धुंध स्नेहन प्रणाली काट्दा सक्रिय हुन्छ। ब्लेडहरू फिर्ता भएपछि, क्ल्याम्पहरू रिलिज हुन्छन् र काटिएका टुक्राहरू हटाइन्छ। पाँच-अक्ष बन्द-लूप CNC प्रणालीले ब्याच काट्ने भरि सटीकता कायम राख्न स्थितिलाई निगरानी र समायोजन गर्दछ।

प्रमुख अवयवहरू

• आरा मोटर्स (२ × ४ किलोवाट):प्रत्येक काटन हेड 2800 rpm मा कताई 4 kW मोटर द्वारा संचालित छ। पावर ब्लेड व्यास र 350 × 150 मिमी को काट्ने क्रस-सेक्शन क्षमता संग मेल खान्छ।
• रैखिक गाइड र र्याक-एन्ड-पिनियन:चल योग्य दायाँ टाउको एक सटीक रैखिक गाइडमा सवारी गर्दछ र र्याक-एन्ड-पिनियन ड्राइभ द्वारा स्थित छ। यो प्रसारणले 6000 मिमी ओछ्यानमा लम्बाइ स्थितिको लागि आवश्यक कठोरता र शुद्धता प्रदान गर्दछ।
• क्रस रोलर बियरिंग्स:कोणीय समायोजनको लागि हेर हेड पिभोटमा प्रयोग गरियो। यी बियरिङहरूले न्यूनतम ब्याकल्याशको साथ उच्च कठोरता र सहज रोटेशन प्रदान गर्दछ।
• पाँच-अक्ष सीएनसी नियन्त्रक:तेर्सो र ठाडो काट्ने कोण, लम्बाइ स्थिति, र फिड दर प्रबन्ध गर्दछ। बन्द-लूप प्रणालीले स्थिति शुद्धता कायम राख्न एन्कोडरहरूबाट प्रतिक्रिया प्रयोग गर्दछ।
• धुंध स्नेहन प्रणाली:एउटा नोजल एसेम्ब्ली जुन आरा ब्लेडसँग सर्छ, एटमाइज्ड काट्ने तरल पदार्थ काट्ने क्षेत्रमा पुर्‍याउँछ। यसले घर्षण तातो कम गर्छ र ब्लेड दाँतमा एल्युमिनियम चिप वेल्डिंग रोक्न मद्दत गर्दछ।
• वायवीय क्ल्याम्पहरू:काट्ने क्रममा प्रोफाइललाई स्थितिमा राख्नुहोस्। क्ल्याम्पिंग दबाब हावा नियामक मार्फत समायोज्य छ।

अनुप्रयोगहरू

दसेमी-स्वचालित डबल हेड मिटरले एल्युमिनियम प्रोफाइल काट्ने मेसिन देख्योझ्याल र ढोका उत्पादन, पर्दा पर्खाल निर्माण, सौर प्यानल फ्रेम निर्माण, र सामान्य औद्योगिक एल्युमिनियम प्रशोधनमा एल्युमिनियम प्रोफाइलहरू काट्न प्रयोग गरिन्छ। यसले ठोस र खोक्रो एक्सट्रुसनहरू, थर्मल ब्रेक प्रोफाइलहरू, र निर्दिष्ट काट्ने क्षमता भित्र हल्का अलौह धातु खण्डहरू ह्यान्डल गर्दछ।

निर्माता र समर्थन

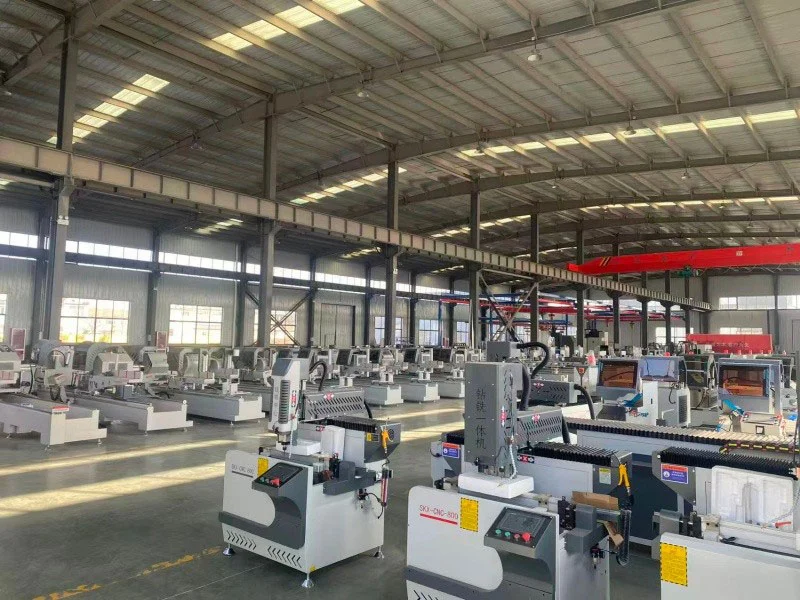

Lebulang मेसिनको रूपमा सञ्चालन गर्दै आएको शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले सन् १९९६ देखि चीनको जिनान कारखानामा आल्मुनियम प्रशोधन उपकरण उत्पादन गरेको छ।सेमी-स्वचालित डबल हेड मिटरले एल्युमिनियम प्रोफाइल काट्ने मेसिन देख्योसीई र आईएसओ प्रमाणीकरण संग कारखाना प्रत्यक्ष आपूर्ति छ। एक वर्षको वारेन्टीले मुख्य संरचनालाई समेट्छ। रिमोट प्राविधिक समर्थन, सञ्चालन भिडियो, र एक अंग्रेजी म्यानुअल समावेश छन्। स्पेयर पार्ट्स प्रेषणको लागि स्टक गरिएको छ। भोल्टेज, काट्ने लम्बाइ, र क्ल्याम्पिङ विकल्पहरू अर्डरको समयमा अनुकूलित गर्न सकिन्छ।

FAQ

Q1: कुन प्रकारका प्रोफाइलहरू यो आरा काट्न सक्छ?

A: यसले 350 मिमी चौडा र 150 मिमी उचाइसम्म एल्युमिनियम प्रोफाइलहरू काट्छ, ठोस बारहरू, खोक्रो एक्सट्रुसनहरू, र थर्मल ब्रेक प्रोफाइलहरू सहित। यो हल्का अलौह धातुहरू र केही पीवीसी प्रोफाइलहरूको लागि पनि उपयुक्त छ।

Q2: के यसले यौगिक कोणहरू काट्न सक्छ?

A: हो। मेसिनले 45° देखि 135° सम्म तेर्सो कोण र 45° देखि 90° सम्म ठाडो कोण समायोज्य गर्न मिल्ने गरी दुई-आयामी कम्पाउन्ड कोण काट्ने कार्य गर्दछ।

Q3: काट्ने शुद्धता के हो?

A: दोहोर्याउनुहोस् पत्ता लगाउने लम्बाइ सहिष्णुता ±0.2 मिमी हो, र काट्ने कोण सहिष्णुता ±5′ हो ±5′ राम्रोसँग राखिएको ब्लेडहरूसँग मानक सञ्चालन अवस्थाहरूमा।

Q4: सही टाउको स्थिति स्वचालित छ?

A: हो। दायाँ टाउको स्वचालित रूपमा पाँच-अक्ष सीएनसी प्रणाली मार्फत प्रोग्राम गरिएको स्थितिमा रैखिक गाइडसँगै सर्छ। अपरेटरले नियन्त्रण प्यानलमा इच्छित लम्बाइमा प्रवेश गर्दछ।

Q5: न्यूनतम अर्डर मात्रा र डेलिभरी समय के हो?

A: न्यूनतम अर्डर मात्रा एक सेट हो। मानक डेलिभरी समय सामान्यतया 15-25 कार्य दिनहरू जम्मा रसिद पछि, हालको उत्पादन तालिकामा निर्भर गर्दछ।
