800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिन

Lebulang मेशिन ब्रान्ड अन्तर्गत सञ्चालन गर्ने शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले आफ्नो जिनान, चीनको कारखानामा सन् १९९६ देखि आल्मुनियम प्रशोधन गर्ने उपकरण उत्पादन गर्दै आएको छ। यो ३-अक्ष सर्वो सीएनसी मिलरले एल्युमिनियमको पर्दा पर्खाल र अनुहारको प्रोफाइल, ढोका र झ्यालका फ्रेमहरू र बाहिरी भागहरू प्रशोधन गर्छ। यसले 800 मिमी X-अक्ष यात्रा, 0° देखि 90° सम्म स्वचालित स्पिन्डल रोटेशन, एक भारी-कर्तव्य कास्ट आइरन आधार, र ब्याच उत्पादनको लागि बहु-प्रोफाइल क्ल्याम्पिङ सुविधा दिन्छ। प्रयोगकर्ता-अनुकूल HMI भएको SYNTEC औद्योगिक CNC प्रणालीले छिटो सेटअपको लागि USB CAD आयात र पूर्व-लोड प्रोफाइल लाइब्रेरीहरूलाई समर्थन गर्दछ।

• 800mm X-अक्ष यात्रा:द800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिनX अक्षको साथमा 800 मिमी कार्य लम्बाइ प्रदान गर्दछ, ठूलो पर्दा पर्खाल र एकल सेटअपमा अनुहार प्रोफाइलहरू समायोजन गर्दै।
• 3-अक्ष सीएनसी सर्वो नियन्त्रण:X, Y, र Z अक्षहरू परिशुद्धता बल स्क्रूहरूमा मिलाएर सर्वो मोटरहरूद्वारा संचालित हुन्छन्। स्थिति शुद्धता ± ०.०२ मिमी मा निर्दिष्ट गरिएको छ, उत्पादन ब्याचहरूमा लगातार टेनन र ग्रूभ आयामहरूलाई समर्थन गर्दै।
• भारी शुल्क कास्ट फलाम आधार:मेशिन ओछ्यान कास्ट आयरन हो, कम्पन भिजाउन र उच्च गति मिलिङ को समयमा स्थिरता कायम गर्न डिजाइन गरिएको छ। यसले चिकनी, बुर-रहित अन्त अनुहार र लामो उपकरण जीवनमा योगदान गर्दछ।
• स्वचालित ०° देखि ९०° स्पिन्डल रोटेशन:मिलिङ स्पिन्डल ०° (तेर्सो) देखि ९०° (ठाडो) कार्यक्रम नियन्त्रणमा घुमाउन सक्छ। तेर्सो र ठाडो प्रोफाइल छेउहरू वर्कपीस वा टुलिङको म्यानुअल रिपोजिसनिङ बिना नै एक क्ल्याम्पिङमा मेसिन गर्न सकिन्छ।
• बहु-प्रोफाइल क्ल्याम्पिंग:क्ल्याम्पिङ फिक्स्चरले 3 देखि 5 प्रोफाइलहरू एकैसाथ सुरक्षित गर्न सक्छ, एकै चक्रमा समान अन्त-मिलिङ अपरेसनहरूको ब्याच प्रशोधन गर्न अनुमति दिन्छ।
• SYNTEC औद्योगिक सीएनसी प्रणाली:कन्ट्रोल एकाइमा रङ HMI, CAD फाइल आयातको लागि USB पोर्ट, र सामान्य टेनन र नच ज्यामितिहरूसँग पूर्व-लोड गरिएको प्रोफाइल पुस्तकालयहरू समावेश छन्। अपरेटरहरूले प्रोग्राम चयन गर्छन्, प्रोफाइलहरू लोड गर्छन्, र G-कोड नलिखिकन चक्र सुरु गर्नुहोस्।

800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिन

यो कसरी काम गर्दछ

द800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिनवायमेटिक क्ल्याम्पिङ फिक्स्चरमा पाँचवटा एल्युमिनियम प्रोफाइलहरू लोड गर्ने अपरेटरसँग सञ्चालन हुन्छ। SYNTEC नियन्त्रकबाट मेसिनिङ कार्यक्रम चयन गरेपछि — या त पूर्व-लोड गरिएको पुस्तकालयबाट वा CAD-आयात गरिएको फाइलबाट — चक्र सुरु हुन्छ। सर्वो-संचालित X, Y, र Z अक्षहरूले मिलिङ कटरलाई पहिलो प्रोफाइलको अन्त्यमा राख्छन्। स्पिन्डलले 0° र 90° बीचमा स्वचालित रूपमा घुमाउन सक्छ मेसिनमा दुबै तेर्सो र ठाडो सतहहरूमा workpieces unclamping बिना। 2800 rpm मा चल्ने Φ350 mm कार्बाइड मिलिङ कटरले टेनन्स, खाचहरू, र ग्रुभहरू बनाउन सामग्री हटाउँछ। अधिकतम टेनन गहिराई 100 मिमी छ, र अधिकतम प्रोफाइल क्रस-सेक्शन 330 मिमी चौडाई 180 मिमी उच्च छ। एक छेउमा प्रोग्राम गरिएको अनुक्रम पूरा गरेपछि, अक्षहरू अर्को वर्कपीसमा स्थानान्तरण हुन्छन्। ब्याचका सबै प्रोफाइलहरू समाप्त भएपछि, क्ल्याम्पहरू रिलिज हुन्छन् र अपरेटरले मेसिन गरिएका भागहरू हटाउँछन्।

प्रमुख अवयवहरू

• कास्ट आइरन मिसिन ओछ्यान:रैखिक गाइड रेलहरू र चल्ने अक्षहरूको लागि कठोर, कम्पन-डेम्पिङ फाउन्डेशन प्रदान गर्दछ। कास्टिङको द्रव्यमानले भारी मिलिङ पासको समयमा काटन स्थिरता कायम राख्न मद्दत गर्दछ।
• सर्वो मोटर्स र बल स्क्रू (X/Y/Z):सटीक-ग्राउन्ड बल स्क्रूको साथ AC सर्वो ड्राइभहरूले ८०० मिमी X-अक्ष यात्रा, ३३० मिमी चौडाइ क्षमता, र १८० मिमी उचाइ क्षमतामा ±०.०२ मिमी स्थिति निर्धारण सटीकता प्रदान गर्दछ।

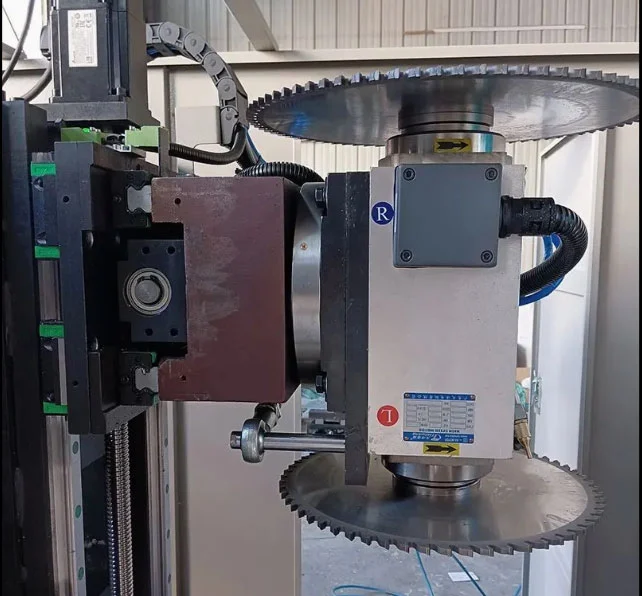

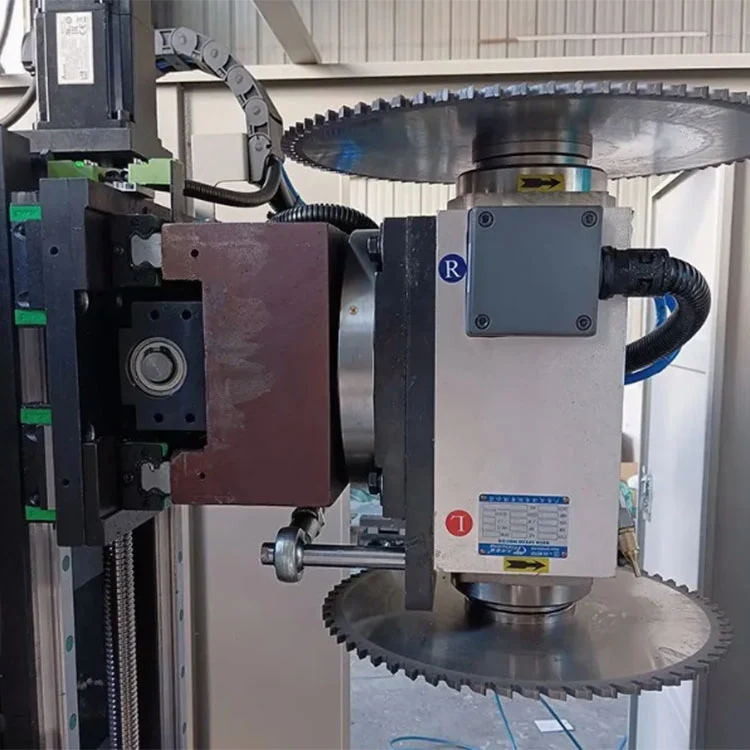

• घुमाउरो स्पिन्डल असेंबली:३ किलोवाटको मोटरले २८०० आरपीएममा Φ३५० मिमी मिलिङ कटर चलाउँछ। स्पिन्डल हाउजिङ तेर्सो र ठाडो छेउ मिलिङको बीचमा स्वचालित स्विचको लागि सर्वो नियन्त्रण अन्तर्गत ०° देखि ९०° सम्म घुम्छ।

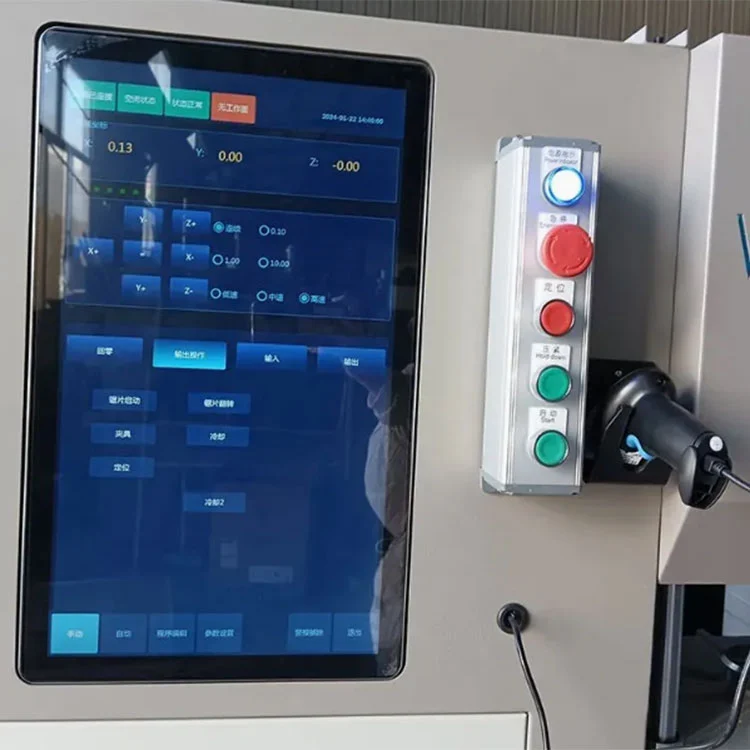

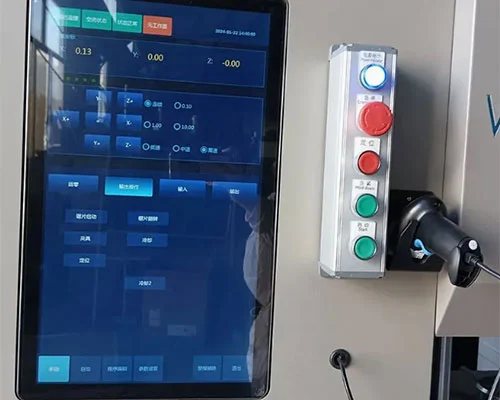

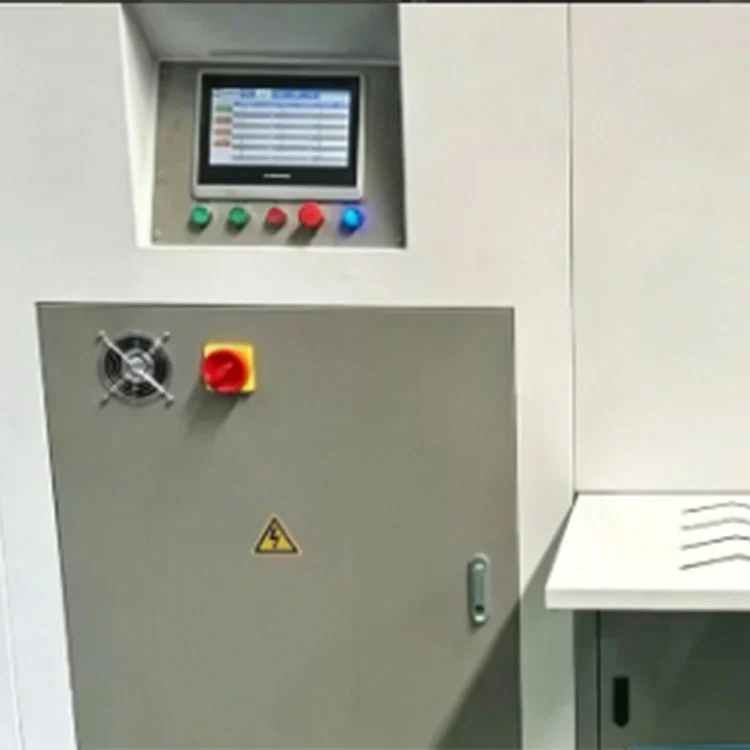

• SYNTEC CNC नियन्त्रक:रङ टचस्क्रिन HMI संग औद्योगिक-ग्रेड CNC प्रणाली। प्रोफाइल लाइब्रेरीहरू भण्डार गर्दछ, USB मार्फत CAD रेखाचित्रहरू आयात गर्दछ, र अक्ष गति, स्पिन्डल रोटेशन, र क्ल्याम्पिङ अनुक्रमहरू प्रबन्ध गर्दछ।

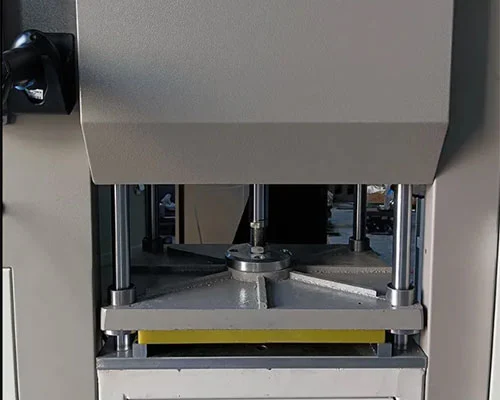

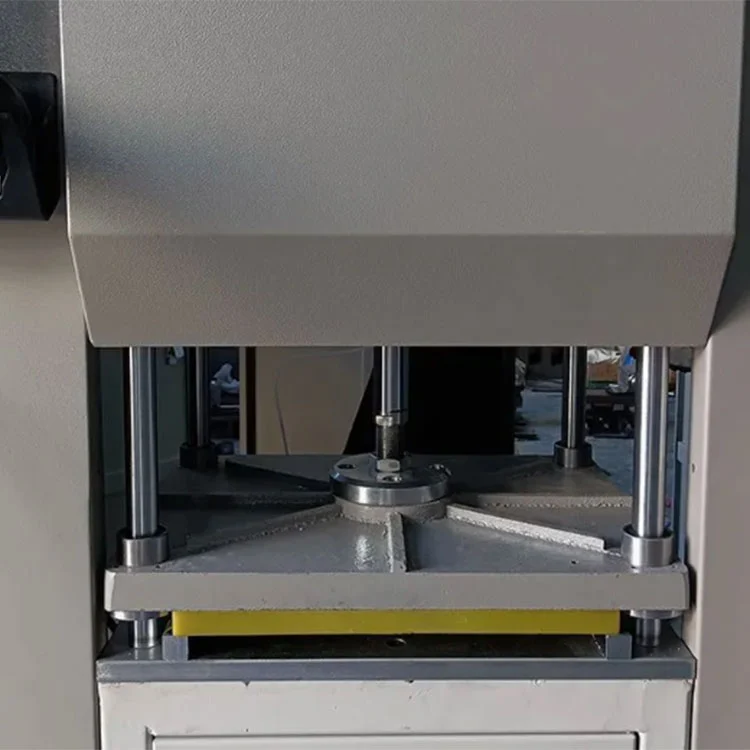

• वायवीय बहु-प्रोफाइल क्ल्याम्प:3 देखि 5 प्रोफाइलहरू एकै साथ राख्छ। क्ल्याम्पिङ फोर्स ०.५ र ०.८ एमपीए बीचको हावाको चाप आपूर्तिद्वारा विनियमित हुन्छ। जबडा सम्मिलितहरू विभिन्न प्रोफाइल क्रस-सेक्शनहरूको लागि परिवर्तन गर्न सकिन्छ।
• सुरक्षा घेरा:गार्डहरूले सञ्चालनको क्रममा मिलिङ जोन कभर गर्छन्। एक आपतकालीन स्टप सर्किट सक्रिय हुँदा सबै अक्ष र स्पिन्डल रोटेशन रोक्छ।

अनुप्रयोगहरू

द800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिनको लागी प्रयोग गरिन्छ:

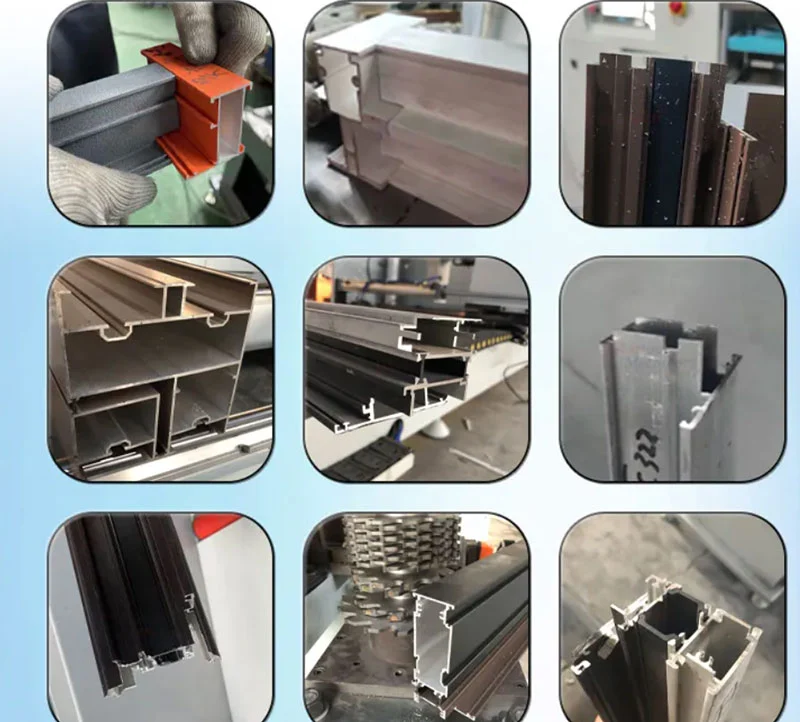

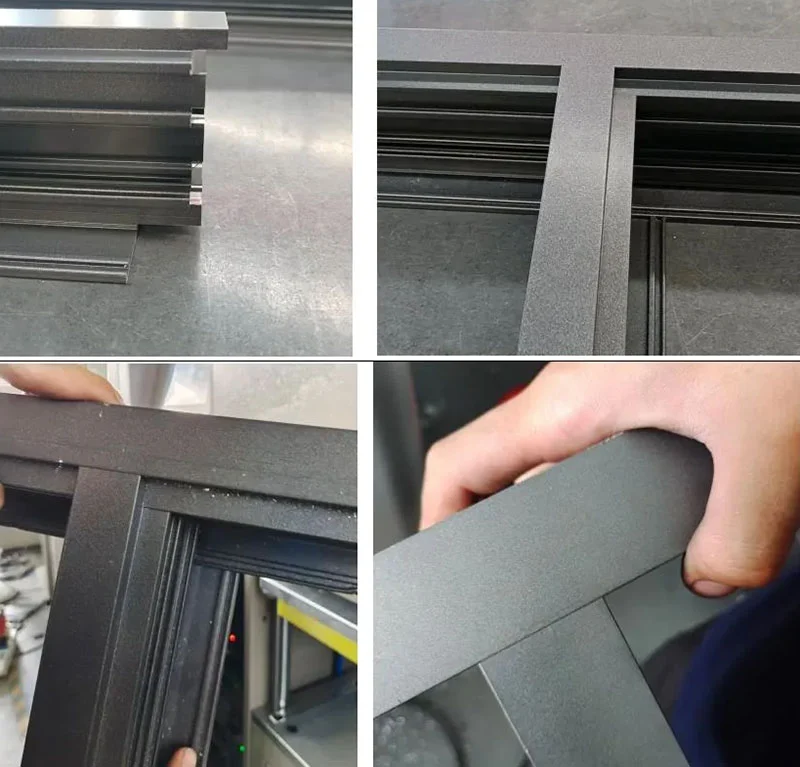

• एल्युमिनियम पर्दा पर्खाल र अनुहार प्रोफाइल अन्त मिलिंग।
• ढोका र विन्डो फ्रेम मुलियन र ट्रान्सम टेनन प्रशोधन।
• आर्किटेक्चरल एल्युमिनियम प्रोफाइल नोचिंग र ग्रूभ काट्ने।

प्याकेजिङ र ढुवानी

1. आर्द्रताबाट जोगाउन मेसिनको पूर्ण फिलिम र्यापिङ।
2. सबै कुना र फैलिएको भागहरूमा टक्कर विरोधी किनार प्याडिङ।
3. सुरक्षित यातायातको लागि स्टिल स्ट्र्यापिंगको साथ फ्युमिगेशन-मुक्त प्लाईवुड क्रेट र प्यालेट।

निर्माता र वारेन्टी

• स्थापित निर्माता:Shandong Lebulang Precision Machinery Co., Ltd ले सन् १९९६ देखि चीनको जिनानमा आल्मुनियम र PVC प्रशोधन गर्ने उपकरण उत्पादन गर्दै आएको छ।800mm CNC पर्दा पर्खाल अन्त मिलिङ मिसिनCE र ISO 9001 प्रमाणीकरणको साथ कारखाना-सीधा आपूर्ति गरिएको छ।
• वारेन्टी र समर्थन:एक वर्षको वारेन्टीले निर्माण दोषहरू विरुद्धको मुख्य संरचनालाई समेट्छ। रिमोट प्राविधिक समर्थन, सञ्चालन भिडियो, र एक अंग्रेजी म्यानुअल कुनै अतिरिक्त लागत प्रदान गरिएको छैन।
• स्पेयर पार्ट्स:सामान्यतया प्रतिस्थापन गरिएका वस्तुहरू जस्तै मिलिङ कटर, क्ल्याम्प ज्वा, र सिलहरू स्टक गरिएका छन् र नियमित माल ढुवानीमा पठाउन सकिन्छ।
• अनुकूलन:OEM र ODM कन्फिगरेसनहरू स्वीकार गरिन्छ। भोल्टेज, एक्स-अक्ष यात्रा, र स्पिन्डल विशिष्टताहरू ग्राहक आवश्यकताहरू अनुरूप गर्न सकिन्छ।

FAQ

Q1: यो मेसिनले कुन प्रोफाइलहरू प्रक्रिया गर्न सक्छ?

A: यो एल्युमिनियम पर्दा भित्ता प्रोफाइल, अनुहार एक्सट्रुसन, र ढोका र विन्डो फ्रेम खण्डहरूको लागि डिजाइन गरिएको हो। अधिकतम प्रशोधन क्रस-सेक्शन 330 मिमी चौडाइ 180 मिमी उच्च छ, टेनन गहिराई 100 मिमी सम्म।

Q2: स्वचालित स्पिन्डल रोटेशनले कसरी काम गर्छ?

A: स्पिन्डल सर्वो नियन्त्रण अन्तर्गत ०° (तेर्सो) देखि ९०° (ठाडो) सम्म घुम्छ। यसले मेसिनलाई तेर्सो र ठाडो प्रोफाइल दुवै मिलाउन अनुमति दिन्छ एक क्ल्याम्पिङमा अपरेटरलाई वर्कपीस पुन: स्थान वा म्यानुअल रूपमा उपकरण परिवर्तन गर्न आवश्यक बिना।

Q3: कति प्रोफाइलहरू एकै पटक मेसिन गर्न सकिन्छ?

A: वायमेटिक क्ल्याम्पिंग फिक्स्चरले प्रोफाइल क्रस-सेक्शनमा निर्भर गर्दै, 3 देखि 5 प्रोफाइलहरू एक साथ समात्न सक्छ। सबै क्ल्याम्प गरिएका प्रोफाइलहरू एउटै चक्रमा मिसिन गरिएका छन्।

Q4: के प्रोग्रामिङ गाह्रो छ?

A: SYNTEC नियन्त्रकले सामान्य टेनन र नच ज्यामितिहरू सहित पूर्व-लोड गरिएको प्रोफाइल पुस्तकालयहरू समावेश गर्दछ। CAD फाइलहरू पनि USB मार्फत आयात गर्न सकिन्छ। अपरेटरहरूले टचस्क्रिनबाट प्रोग्राम चयन गर्नुहोस् र चक्र सुरु गर्नुहोस्। एक अंग्रेजी म्यानुअल र सञ्चालन भिडियो प्रदान गरिएको छ।

Q5: बिजुली आपूर्ति विभिन्न देशहरूको लागि अनुकूलित गर्न सकिन्छ?

A: हो। मानक कन्फिगरेसनले 380V/50Hz तीन-चरण शक्ति प्रयोग गर्दछ। अन्य भोल्टेजहरू र फ्रिक्वेन्सीहरू स्थानीय विद्युतीय स्तरहरूसँग मेल खाने क्रममा निर्दिष्ट गर्न सकिन्छ।
