हेवी ड्युटी पर्दा पर्खाल नोचिंग आरा

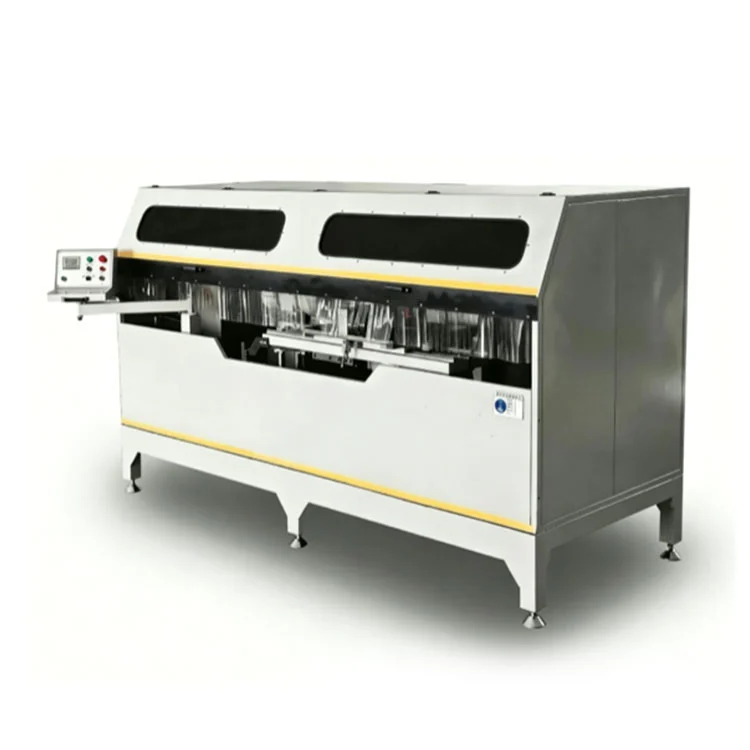

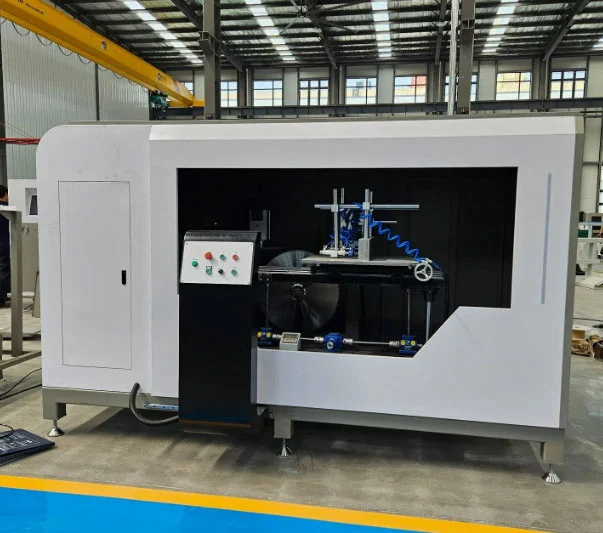

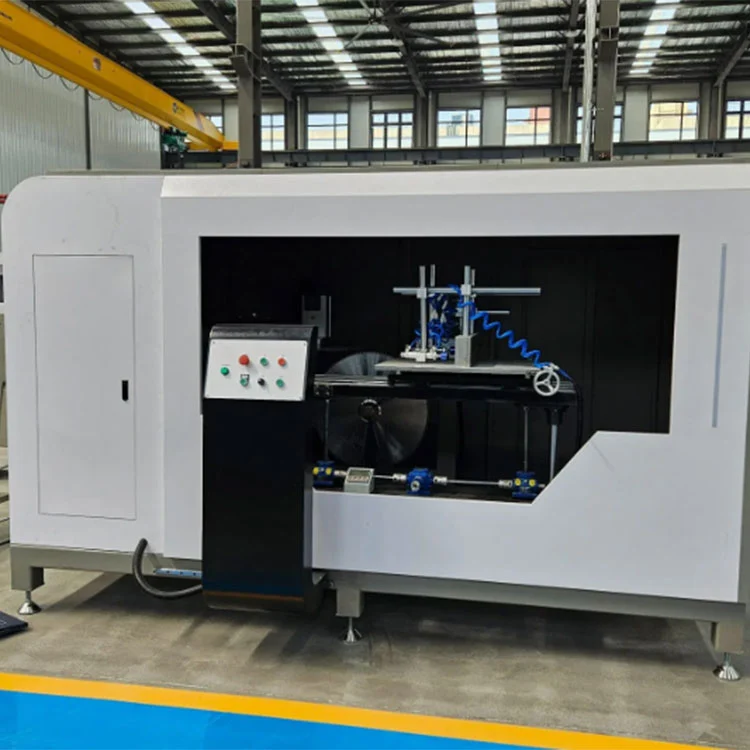

यो दोहोरो-ब्लेड सीएनसी नोचिङ आरा एल्युमिनियम पर्दा भित्ता प्रोफाइलहरू, मुलियनहरू, ट्रान्समहरू, र आर्किटेक्चरल एक्सट्रुसनहरूमा खाचहरू, ग्रूभहरू, र कम्पाउन्ड कोणहरू काट्नका लागि बनाइएको छ। दुई 2.2 kW मोटरहरूले 2800 rpm मा Φ550 mm कार्बाइड स ब्लेडको जोडी चलाउँछन्, प्रत्येक ब्लेड डिजिटल रीडआउट नियन्त्रण अन्तर्गत ± 45° स्विङ गर्दै। हाइड्रो-न्यूमेटिक फिडिङ सिस्टमले ब्लेड सेटलाई ०–३ मि/मिनेटको समायोज्य गतिमा अगाडि बढाउँछ, र वायमेटिक क्ल्याम्पहरूले वर्कपीसलाई ठाडो र तेर्सो दिशाबाट सुरक्षित गर्छ। वेल्डेड स्टिल र कास्ट आयरन फ्रेमले निरन्तर काट्ने भार अन्तर्गत स्थिरता कायम राख्न कम्पन उमेरको उपचारबाट गुज्रिन्छ।

हेवी ड्युटी पर्दा पर्खाल नोचिंग आरा

सुविधाहरू

मेसिन फ्रेम

दहेवी ड्युटी पर्दा पर्खाल नोचिंग आराबाक्लो पर्खालको वेल्डेड स्टिल संरचना र कास्ट आइरन बीमको साथ निर्माण गरिएको छ। मेशिन गर्नु अघि एसेम्ब्ली कम्पन-उमेर हुन्छ, आन्तरिक तनाव कम गर्न र समयको साथ विरूपणको सम्भावना कम गर्ने उद्देश्यले गरिएको प्रक्रिया। भार काट्ने अन्तर्गत नतिजा स्थिरताले विस्तारित उत्पादन रनहरूमा लगातार खाच ज्यामिति कायम राख्न मद्दत गर्दछ।

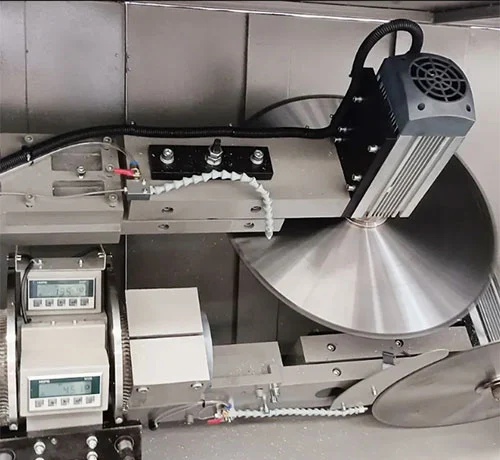

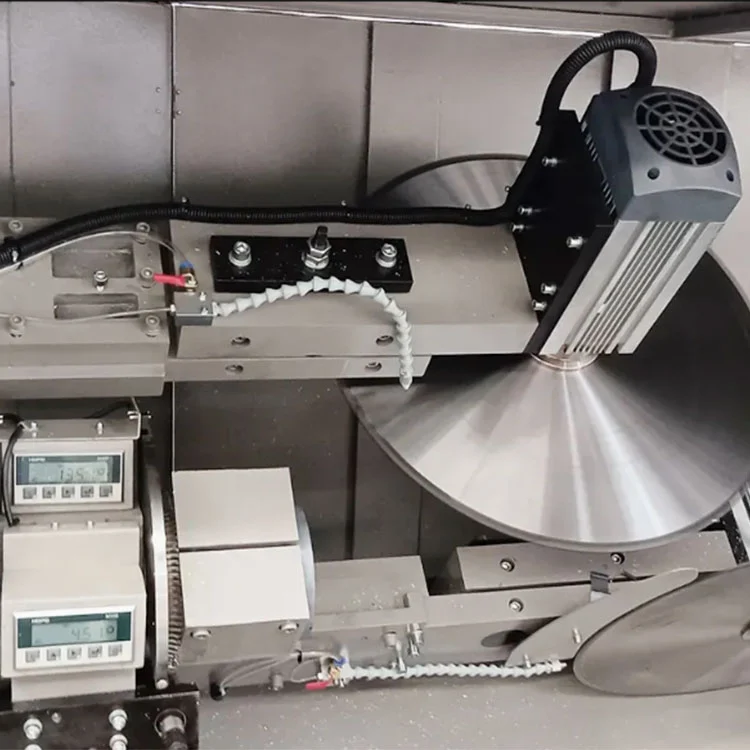

दोहोरो आरा ब्लेडहरू

दुई Φ550 mm कार्बाइड-टिप्ड ब्लेड, प्रत्येक 2800 rpm मा 2.2 kW मोटर द्वारा संचालित, काट्ने कार्य प्रदान गर्दछ। दुबै ब्लेडहरू टुलिङ परिवर्तन नगरी पर्दा भित्ता प्रोफाइलहरूमा नचिङ र कम्पाउन्ड कोण काट्ने सक्षम पार्दै ±45° स्विङमा सेट गर्न सकिन्छ। ब्लेड व्यास र दाँत ज्यामिति एल्युमिनियम काटन को लागी चयन गरिएको छ, एक burr-मुक्त फिनिश को लागी लक्ष्य को लागी सामान्यतया माध्यमिक पालिशिंग को आवश्यकता छैन।

डिजिटल प्रदर्शन नियन्त्रण

चुम्बकीय स्केल डिजिटल रीडआउटले वास्तविक समयमा काट्ने कोण र कार्य तालिकाको उचाइ देखाउँछ। स्थिति सटीकता ± ०.१ मिमी मा निर्दिष्ट गरिएको छ। अपरेटरले डिजिटल डिस्प्ले प्रयोग गरेर इच्छित कोण सेट गर्दछ, र ब्लेड स्थितिहरू तदनुसार समायोजन गरिन्छ, उत्पादन ब्याचहरूमा दोहोर्याउन मिल्ने सेटअपहरूको लागि सन्दर्भ प्रदान गर्दछ।

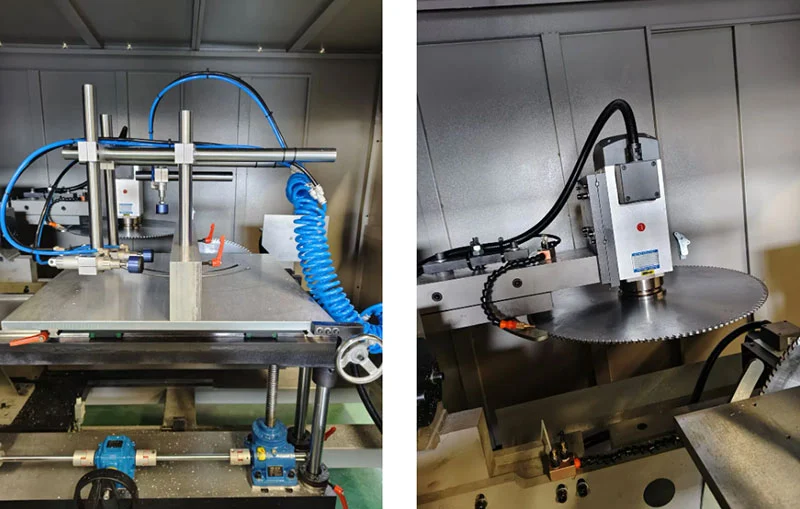

वायमेटिक क्ल्याम्पिंग

ठाडो र तेर्सो वायवीय फिक्स्चरहरू, 0.5-0.8 MPa हावाको चापको साथ आपूर्ति गरिएको, काट्ने चक्रमा एल्युमिनियम प्रोफाइल होल्ड गर्नुहोस्। क्ल्याम्पिङ्ग बल सतहलाई चिन्ह नगरी workpiece सुरक्षित गर्न वितरण गरिन्छ। क्ल्याम्पिङ र रिलीज मेसिनको चक्र अनुक्रम मार्फत नियन्त्रण गरिन्छ।

हाइड्रो-वायमेटिक फिडिङ

ब्लेड फिडले 0-3 m/min को समायोज्य गति दायराको साथ हाइड्रो-न्यूमेटिक प्रणाली प्रयोग गर्दछ। नियन्त्रित फिड दरले प्रोफाइल विरूपण र ब्लेड बाइन्डिङबाट बच्न मद्दत गर्छ, विशेष गरी मोटो वा ठूला क्रस-सेक्शन पर्दा पर्खाल बाहिर निकाल्दा।

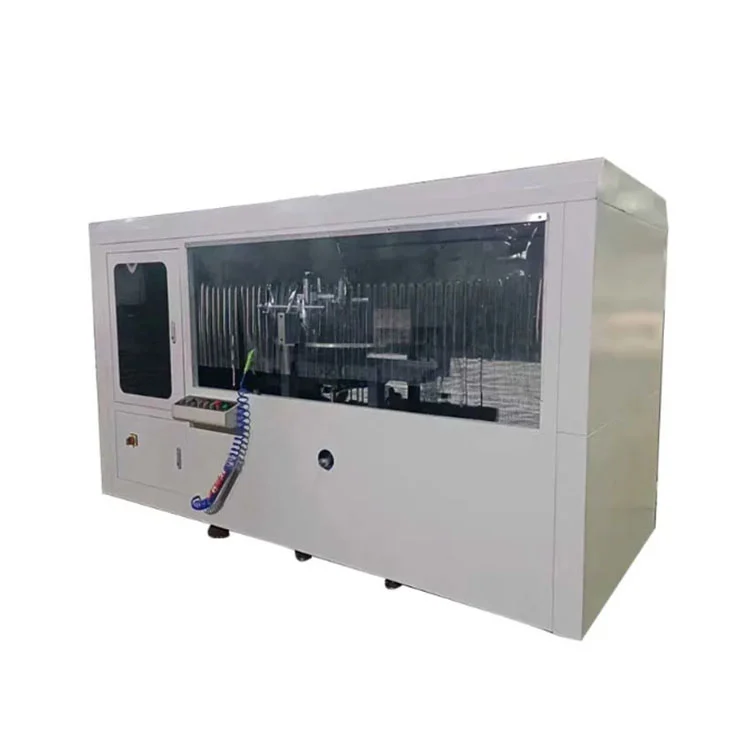

सुरक्षा र पर्यावरण संरक्षण

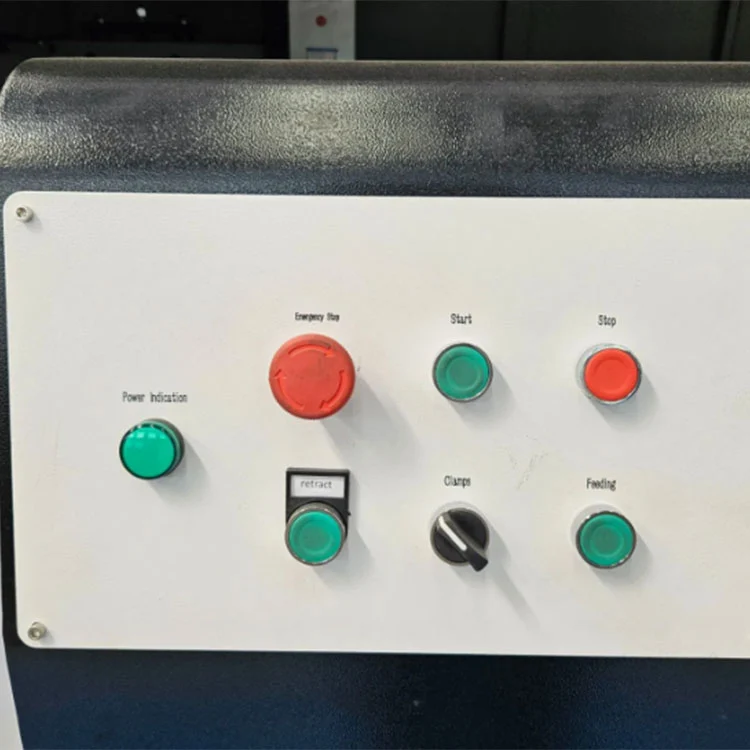

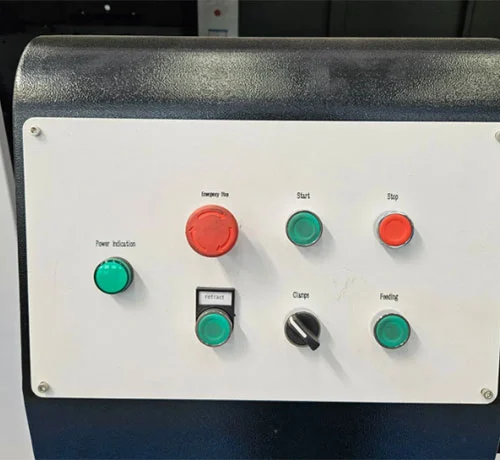

पारदर्शी प्यानलसहितको पूर्ण कभरेज सुरक्षा घेराले काट्ने क्षेत्रलाई घेरेको छ। एक आपतकालीन स्टप बटन, ओभरलोड सुरक्षा, र विरोधी टक्कर सेन्सर समावेश छन्। बिल्ट-इन मिस्ट शीतलन प्रणालीले तातो र धुलोलाई कम गर्छ, तत्काल कार्य क्षेत्र सफा राख्छ र मानक कार्यशाला सुरक्षा आवश्यकताहरू पूरा गर्दछ।

यो कसरी काम गर्दछ

1. अपरेटरले वर्कटेबलमा एल्युमिनियम प्रोफाइल राख्छ र वायमेटिक क्ल्याम्पहरू सक्रिय गर्दछ, जसले वर्कपीसलाई ठाडो र तेर्सो दिशाबाट सुरक्षित गर्दछ।
2. इच्छित काट्ने कोण चुम्बकीय स्केल डिजिटल डिस्प्ले प्रयोग गरेर सेट गरिएको छ, र डुअल आर ब्लेडहरू ± 45° दायरा भित्र तदनुसार राखिएको छ।
3. हाइड्रो-न्यूमेटिक फिड प्रणालीले कताई ब्लेडहरूलाई प्रोफाइलमा नियन्त्रित दर (०–३ मि/मिनेट) मा अगाडि बढाउँछ, एकल पासमा खाचहरू, खाँचोहरू, वा कम्पाउन्ड कोणहरू काट्छ।
4. सीएनसी प्रणालीले सीएडी ग्राफिक आयात र ग्राफिक प्रोग्रामिङलाई समर्थन गर्दछ, अपरेटरहरूलाई डिजाइन फाइलहरूबाट सीधा खाच ढाँचा, प्वाल स्थिति, र स्लट आयामहरू परिभाषित गर्न अनुमति दिन्छ।
5. तीन-अक्ष पूर्ण सर्वो मोटर कन्फिगरेसन (X, Y, Z अक्षहरू र्याक र पिनियन र बल स्क्रूद्वारा संचालित) ले ड्रिलिङ, मिलिङ ग्रूभहरू, गोलो प्वालहरू, विशेष-आकारको प्वालहरू, कुञ्जी प्वालहरू, र काउन्टरसिङ्कहरू एउटै क्ल्याम्पिङको लागि साँचो तीन-अक्ष लिङ्केज सक्षम गर्दछ।
6. एक वैकल्पिक तीन-पक्षीय फ्लिप वर्कटेबलले प्रोफाइललाई तीनवटा अनुहारहरूमा रिपोजिसन नगरी मेसिन गर्न अनुमति दिन्छ, जटिल एल्युमिनियम एक्सट्रुसनहरूको लागि प्रशोधन दक्षता सुधार गर्दछ।
7. काट्ने चक्र पूरा भएपछि, ब्लेडहरू फिर्ता हुन्छन्, क्ल्याम्पहरू रिलिज हुन्छन्, र मेसिन गरिएको प्रोफाइल हटाइन्छ।

निर्माता र वारेन्टी

Lebulang मेसिनको रूपमा सञ्चालन गर्दै आएको शान्डोङ लेबुलाङ प्रेसिजन मेसिनरी कं, लिमिटेडले सन् १९९६ देखि चीनको जिनान कारखानामा आल्मुनियम प्रशोधन उपकरण उत्पादन गरेको छ।हेवी ड्युटी पर्दा पर्खाल नोचिंग आरासीई र आईएसओ प्रमाणीकरण संग कारखाना प्रत्यक्ष आपूर्ति छ। मुख्य संरचनामा १२-महिनाको वारेन्टी लागू हुन्छ। रिमोट प्राविधिक समर्थन, सञ्चालन प्रशिक्षण भिडियो, र एक अंग्रेजी म्यानुअल समावेश छन्। साइटमा प्रशिक्षण र कमीशन अतिरिक्त लागतमा व्यवस्थित गर्न सकिन्छ। स्पेयर पार्ट्सहरू जस्तै आरा ब्लेड, वायमेटिक सिलहरू, र गाइड कम्पोनेन्टहरू प्रेषणको लागि स्टक गरिएका छन्।

FAQ

Q1: यो मेसिनले प्रक्रिया गर्न सक्ने अधिकतम प्रोफाइल साइज के हो?

A: मानक मोडेलले 300 × 250 mm सम्म प्रोफाइलहरू ह्यान्डल गर्दछ 175 mm को अधिकतम काट्ने गहिराइको साथ। 350 × 300 मिमी सम्म ठूला खण्डहरूको लागि अनुकूलन कन्फिगरेसनहरू अनुरोधमा उपलब्ध छन्।

Q2: के यसले ± 45° बाहेक अन्य कोणहरू काट्न सक्छ?

A: मानक मोडेलले दुबै छेउमा ±45° भित्र मनमानी कोण काट्ने समर्थन गर्दछ। वैकल्पिक CNC संस्करणले थप जटिल प्रोफाइल ज्यामितिहरूको लागि दायरालाई ±90° सम्म विस्तार गर्दछ।

Q3: प्रशोधन शुद्धता के हो?

A: स्थिति सटीकता ±0.1 mm मा निर्दिष्ट गरिएको छ, लगातार सञ्चालन सर्तहरूमा ± 0.05 mm को दोहोर्याइएको स्थिति सटीकताको साथ।

Q4: के तपाइँ बिक्री पछि सेवा र प्रशिक्षण प्रदान गर्नुहुन्छ?

A: नि: शुल्क अनलाइन सञ्चालन प्रशिक्षण र टाढाको प्राविधिक समर्थन प्रदान गरिन्छ। साइटमा प्रशिक्षण र स्थापना छुट्टै व्यवस्था गर्न सकिन्छ। 12-महिना वारेन्टी लागू हुन्छ, जीवनभर प्राविधिक समर्थन उपलब्ध छ।

Q5: के मेसिन ठूलो उत्पादनको लागि उपयुक्त छ?

A: डुअल-ब्लेड सिंक्रोनस काट्ने, वायमेटिक क्ल्याम्पिङ, र नियन्त्रित फिड प्रणाली पर्दा पर्खाल निर्माण सुविधाहरूमा निरन्तर उत्पादनको लागि डिजाइन गरिएको हो। कारखानाबाट मासिक उत्पादन क्षमता लगभग 50 सेट छ।
