ठूला-खण्ड औद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि 800mm उच्च-कठोरता प्रेसिजन CNC मेसिनिङ केन्द्र

उत्पादन सारांश

एउटा क्ल्याम्पिङ। प्रत्येक प्वाल, स्लट र अन्त अनुहार। रि-फिक्स्चरिङ कर छैन।

धेरैजसो प्रोफाइल पसलहरूले ड्रिल प्रेस, भिज र डिबरर बीचको भाग सार्न धेरै समय गुमाउँछन्। यो 800mm केन्द्रले त्यो लूप बन्द गर्दछ। एक्स्ट्रुसनलाई एक पटक लोड गर्नुहोस्, यसलाई ग्राउन्ड डेटममा लक गर्नुहोस्, र स्पिन्डललाई एउटै चक्रमा ड्रिलिंग, मिलिङ, ट्यापिङ, च्याम्फेरिङ र एन्ड-फेस स्क्वायरिङ गर्न दिनुहोस् — एउटै कार्यक्रमको भाग १ र भाग १,००० बिना बहाव दोहोर्याउनुहोस्।

यो एल्युमिनियम टुलिङले सजिएको स्टिल VMC होइन। ओछ्यान, स्पिन्डल कर्भ, फिड तर्क र चिप मार्ग ६०६१/६०६३ एक्सट्रुसनका लागि सुरुदेखि नै तोकिएको थियो: उच्च आरपीएम, कम बल, द्रुत स्वार्फ इक्विकेसन, र पातलो पर्खालहरूलाई कुचल नगरिकन क्ल्याम्पहरू।

प्राविधिक विनिर्देशहरू



मुख्य विशेषताहरु

एल्युमिनियम-पहिलो 3-अक्ष डिजाइन - अनुकूलित स्पिन्डल गति, फिड तर्क र 6061 / 6063 एक्सट्रुसनका लागि चिप निकासी

एक-क्ल्याम्पिङ बहु-प्रक्रिया - ड्रिल, मिल, ट्याप, काउन्टरसिंक, च्याम्फर र प्रोफाइल सार्न बिना नक्काशी

टिल्टिङ / घुमाउन मिल्ने वर्कटेबल (-90° / 0° / +90°) — माथि र दुबै छेउको अनुहार एउटै सेटअपमा मेसिन गरिएको

सर्वो-संचालित X/Y/Z — स्थिर स्थिति, दोहोरिने प्वाल ढाँचा, चिकनी समोच्च मिलिङ

हाई-स्पीड इलेक्ट्रिक स्पिन्डल - एयर-कूल्ड वा लिक्विड-कूल्ड विकल्पहरू, एल्युमिनियम चिप लोडको लागि ट्युन गरिएको

ग्राफिक सीएनसी प्रोग्रामिङ - प्वाल/स्लट प्रकार चयन गर्नुहोस्, आयामहरू प्रविष्ट गर्नुहोस्, टूलपाथ उत्पन्न गर्नुहोस्; अनुरोधमा CAD/G-कोड आयात

वायमेटिक प्रोफाइल क्ल्याम्पहरू - द्रुत लोडिङ, सुरक्षित होल्डिङ, पातलो-भित्ता खण्डहरूमा न्यूनतम विकृति

मिस्ट / स्प्रे कूलिंग - कटरलाई चिसो राख्छ, लामो एल्युमिनियम स्वार्फ खाली गर्दछ, एनोडाइज्ड वा पाउडर लेपित सतहहरू सुरक्षित गर्दछ

कम्प्याक्ट औद्योगिक निर्माण - झ्याल-ढोका पसलहरू, अनुहार कार्यशालाहरू, स्वचालन-फ्रेम निर्माताहरू र OEM प्रोफाइल प्रोसेसरहरूमा फिट हुन्छ।

मेसिन क्षमताहरू

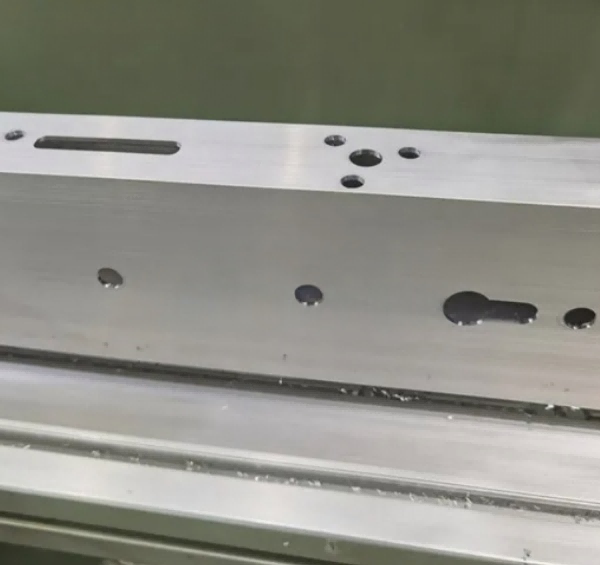

गोलाकार प्वालहरू, आयताकार प्वालहरू, किहोलहरू, वर्ग प्वालहरू, विशेष आकारका कटआउटहरू

एन्ड-फेस मिलिङ र स्क्वायरिङ

स्लट मिलिङ, काज जेब, लक केसहरू, हार्डवेयर प्वालहरू

थ्रेड ट्यापिङ (वैकल्पिक कठोर ट्यापिङ)

Chamfering, countersinking, प्रकाश उत्कीर्णन

टेबल टिल्ट मार्फत गहिरो प्वालहरू

छोटो औद्योगिक एक्सट्रुसन, कोष्ठक प्लेट, टी-स्लट रेल, मेसिन-फ्रेम नोडहरू

औद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि 800mm सीएनसी मेसिनिङ केन्द्र बुद्धिमान सीएनसी नियन्त्रण प्रणाली, गैर-व्यावसायिक कामदारहरूको लागि सजिलो सञ्चालन

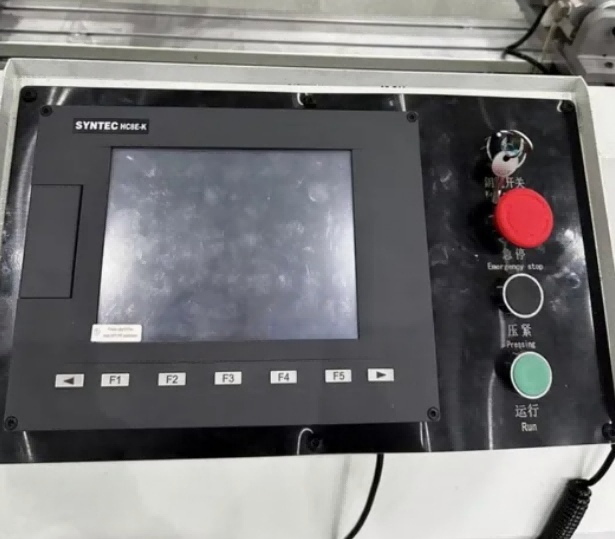

• 10-इन्च बहु-भाषा टच स्क्रीन सीएनसी नियन्त्रक (अंग्रेजी, स्पेनिश, अरबी, रूसी वैकल्पिक)
• बिल्ट-इन समर्पित एल्युमिनियम प्रोफाइल प्रक्रिया पुस्तकालय: पर्दा भित्ता जडानकर्ताहरूका लागि पूर्व-भण्डारित प्यारामिटरहरू, विन्डो काज प्वालहरू, सौर्य कोष्ठक माउन्टिंग प्वालहरू, एक-क्लिक कल
• USB फ्ल्याश ड्राइभ मार्फत DXF CAD रेखाचित्र आयातलाई समर्थन गर्नुहोस्, प्रणालीले जटिल म्यानुअल प्रोग्रामिङ बिना नै NC मेसिनिङ प्रोग्राम स्वतः उत्पन्न गर्दछ
• वैकल्पिक रिमोट IoT मोड्युल: अनलाइन रिमोट डिबगिङ, दोष निदान र उत्पादन डेटा तथ्याङ्क 24/7

औद्योगिक एल्युमिनियम प्रोफाइलहरूको लागि 800mm CNC मशीनिङ केन्द्र

हामी जिनान, चीनमा अवस्थित एक अग्रणी उद्यम हौं, उच्च गुणस्तरको एल्युमिनियम विन्डो डोर मेसिन, UPVC विन्डो डोर मेसिन, ग्लास प्रशोधन मेसिनको डिजाइन, निर्माण र वितरणमा विशेषज्ञता। हाम्रो कम्पनी हाम्रो विश्वव्यापी ग्राहकहरूको विविध आवश्यकताहरू पूरा गर्न नवीन र अनुकूलित समाधानहरू प्रदान गर्न प्रतिबद्ध छ।

उत्पादन र सेवाहरू: हामी एल्युमिनियम र UPVC विन्डोजको निर्माणका साथै डबल ग्लेजिङ्ग समाधानहरू पूरा गर्ने मेसिनरीहरूको विस्तृत दायरा प्रस्ताव गर्छौं। हाम्रा उत्पादनहरू सटीक, दक्षता र स्थायित्वका लागि ईन्जिनियर गरिएका छन्, हाम्रा ग्राहकहरूले अन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्ने उच्च-गुणस्तरको विन्डोहरू उत्पादन गर्न सक्छन् भन्ने सुनिश्चित गर्दै।

बजार उपस्थिति: हाम्रो उन्नत मेसिनरीले उत्तर अमेरिका, दक्षिण अमेरिका, युरोप, मध्य पूर्व र अन्य क्षेत्रहरूमा व्यापक अनुप्रयोगहरू फेला पारेको छ। हाम्रो विश्वव्यापी उपस्थिति गुणस्तर र ग्राहक सन्तुष्टिको लागि हाम्रो प्रतिबद्धताको प्रमाण हो।

अनुसन्धान र विकास: हामी अनुसन्धान र विकासमा बलियो जोड दिन्छौं। हाम्रो समर्पित आर एन्ड डी टोलीले हाम्रो उत्पादन प्रस्तावहरू नवाचार र वृद्धि गर्न अथक प्रयास गर्दछ।

अनुकूलन क्षमताहरू:प्रत्येक ग्राहकको अद्वितीय आवश्यकताहरू छन् भनेर बुझ्दै, हामी विशिष्ट उत्पादन आवश्यकताहरू सम्बोधन गर्न अनुकूल समाधानहरू प्रस्ताव गर्दछौं।

किन यो 800mm प्रोफाइल CNC केन्द्र छान्नुहोस्

धेरै पसलहरूलाई एल्युमिनियम प्रोफाइल मेसिन सुरु गर्न 6-मीटर ग्यान्ट्री मेसिनको आवश्यकता पर्दैन। तिनीहरूलाई सही, प्रोग्राम गर्न सजिलो, चलाउन सस्तो, र 300mm कोष्ठकलाई 3-स्टेसन काममा परिणत नगर्ने मेसिन चाहिन्छ। यो 800mm केन्द्रले रि-फिक्स्चरिंग चरण हटाउँछ, अपरेटर प्रशिक्षण छोटो बनाउँछ, र ब्याचहरूमा प्वाल ढाँचाहरू एकरूपता राख्छ।

म्यानुअल मेसिनको तुलनामा:

कम सेटअपहरू = कम सहनशीलता स्ट्याकहरू

एक कार्यक्रम = दोहोर्याउन सकिने भागहरू

एक क्ल्याम्पिङ = वर्गाकार प्वालहरू, पङ्क्तिबद्ध स्लटहरू, सफा अन्त अनुहारहरू

एक अपरेटर = ड्रिलिंग + मिलिङ + एउटै चक्रमा ट्याप

नियन्त्रण र सफ्टवेयर

CNC इन्टरफेस प्रोफाइल कार्यको लागि बनाइएको हो, पहिले नै G-code बोल्ने मेसिनिस्टहरूको लागि होइन। अपरेटरहरूले सुविधा छनोट गर्छन् — होल, स्लट, पकेट, थ्रेड, एन्ड-मिल पास — साइज र स्थिति प्रविष्ट गर्नुहोस्, र प्रणालीले टूलपाथ ह्यान्डल गर्छ। उन्नत प्रयोगकर्ताहरूका लागि, CAD रेखाचित्रहरू र G-code आयात समर्थित छन्, र मेसिनलाई विन्डो-डोर / पर्दा-भित्ता सफ्टवेयर वा अनुरोधमा ERP डेटा निर्यातसँग एकीकृत गर्न सकिन्छ।

उपकरण र कूलिंग

एल्युमिनियमले तीव्र टुलिङ, सही रेक कोण र द्रुत चिप निकासी चाहन्छ। मेसिनले कार्बाइड एन्ड मिलहरू, ड्रिल/मिल कम्बोहरू, ट्यापिङ कोलेटहरू, एनग्रेभिङ बिटहरू र स-ब्लेड एकाइहरूलाई समर्थन गर्दछ। धुंधको चिसोपनले कटरमा स्वर्फ वेल्डिङलाई रोक्छ; बाढी कूलिङ भारी खण्डहरूको लागि उपलब्ध छ।

क्ल्याम्पिङ र वर्कहोल्डिङ

वायमेटिक क्ल्याम्पहरूले पातलो पर्खालहरू कुचल नगरी सन्दर्भ डाटाम विरुद्ध प्रोफाइल समात्छन्। फिक्स्चर स्टेशनहरू विभिन्न खण्ड उचाइ र चौडाइहरूको लागि पुन: स्थान गर्न सकिन्छ। प्रणाली प्रोफाइलहरू, थर्मल-ब्रेक खण्डहरू र गैर-मानक extrusions लागि वैकल्पिक अनुकूलन जबड़े उपलब्ध छन्।

गुणस्तर र कठोरता

दीर्घकालीन विकृति कम गर्न मुख्य संरचनाहरू तनाव-मुक्त हुन्छन्। रैखिक गाइडहरू र बल स्क्रूहरू दोहोर्याइएको स्थितिको लागि चयन गरिन्छ, न केवल शीर्ष गति। नतिजा ब्याच रनहरूमा स्थिर शुद्धता हो - राम्रो पहिलो भाग मात्र होइन।

प्याकेजिङ र डेलिभरी

प्लाईवुड केस / स्ट्रेच फिल्म + निर्यातको लागि स्टील स्ट्र्यापिंग

सञ्चालन म्यानुअल र अंग्रेजी प्रशिक्षण भिडियो समावेश

रिमोट स्थापना निर्देशन र कार्यक्रम प्रशिक्षण

OEM / ODM मोडेल नाम, रंग र लेबल समर्थित

MOQ: 1 सेट

नेतृत्व समय: कन्फिगरेसनमा निर्भर गर्दै 10-30 कार्य दिनहरू

बिक्री पछि सेवा

कन्फिगरेसन द्वारा 12-24 महिना वारेन्टी

लाइफटाइम रिमोट प्राविधिक समर्थन

स्पेयर पार्ट्स र उपभोग्य सामान आपूर्ति

चयनित बजारहरूको लागि साइटमा सेवा उपलब्ध छ

अंग्रेजी/चिनियाँ/स्पेनिश/रूसी/अरबी समर्थन वैकल्पिक

FAQ

के यसले स्टील वा स्टेनलेस काट्न सक्छ?

यो एल्युमिनियम र पीवीसी / प्रकाश मिश्र धातु लागि अनुकूलित छ। कहिलेकाहीँ हल्का-स्टील पातलो भागहरू सही टुलिङ र कम फिडको साथ सम्भव छ, तर यो एक इस्पात मेसिनिङ केन्द्र होइन।

लामो पर्दा-भित्ता प्रोफाइलहरूको लागि 800mm पर्याप्त छ?

पूर्ण-लम्बाइ 6m mullions को लागि, होइन - तिनीहरूलाई लामो-स्ट्रोक प्रोफाइल केन्द्र चाहिन्छ। तर मेसिन नोडहरू, अन्तिम विवरणहरू, कोष्ठकहरू र छोटो खण्डहरूको लागि, 800mm आदर्श हो।

के यसले थ्रेडहरू ट्याप गर्न सक्छ?

हो। नियन्त्रण प्रणाली र स्पिन्डलको आधारमा कठोर ट्यापिङ वैकल्पिक छ।

सिक्न कति गाह्रो छ?

एउटा नयाँ अपरेटरले छोटो भिडियो प्रशिक्षण पछि मानक प्वाल/स्लट कार्यहरू चलाउन सक्छ। जटिल 3D मिलिङ CAD/CAM अनुभव चाहिन्छ।

के तपाइँ अनुकूलन फिक्स्चर समर्थन गर्नुहुन्छ?

हो। प्रोफाइल क्रस-सेक्शन, प्वाल ढाँचा र ब्याच आकार पठाउनुहोस्; हामी clamps, उपकरण र चक्र लेआउट प्रस्ताव।
