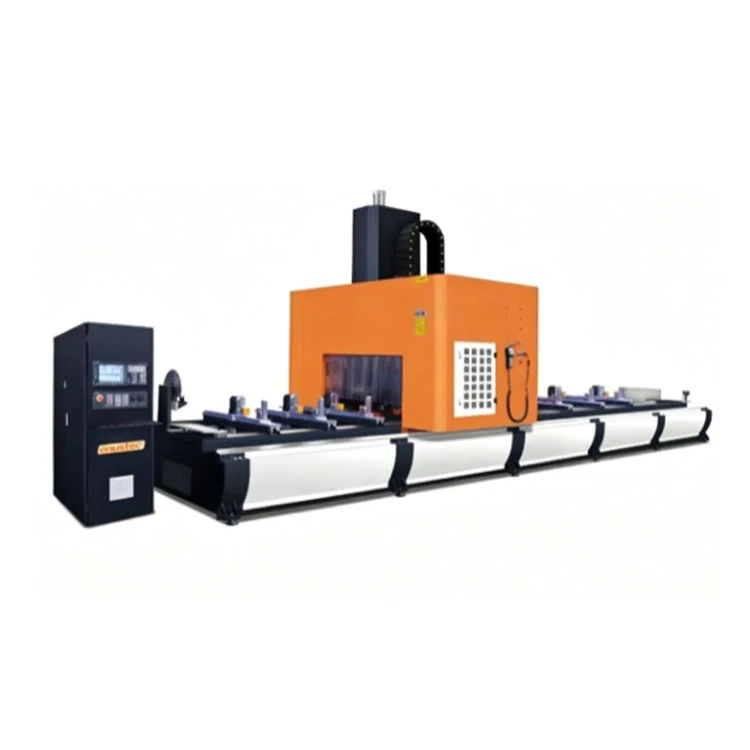

5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागि
पर्दा पर्खालको लागि 5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा भित्ता एल्युमिनियम प्रोफाइलहरूको लागि 5-अक्ष एक साथ ग्यान्ट्री सीएनसी मेसिनिङ केन्द्र हो। यसले एक-क्ल्याम्प, 6-साइड मिलिङ, ड्रिलिंग, आरा, र ट्यापिङ प्रदान गर्दछ। CE प्रमाणित र RTCP प्रकार्यको साथ, यो कुशल लामो-प्रोफाइल प्रशोधनको लागि बनाइएको हो। अब आफ्नो उद्धरण प्राप्त! हाम्रो Lebulang ब्रान्ड एक प्रसिद्ध चिनियाँ निर्माता र ढोका र झ्याल उपकरण को एक प्रसिद्ध आपूर्तिकर्ता हो।
चीनको जिनान कारखानामा Lebulang मेसिनद्वारा निर्मित - सन् १९९६ देखि सञ्चालनमा रहेको -5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिCE र ISO 9001 प्रमाणीकरण राख्छ र OEM/ODM समर्थनको साथ कारखाना-सीधा आपूर्ति गरिन्छ। यो चलिरहेको ग्यान्ट्री 5-अक्ष सीएनसी केन्द्रले लामो एल्युमिनियम पर्दा-भित्ता प्रोफाइलहरू एउटै क्ल्याम्पिङमा प्रशोधन गर्दछ, मिलिङ, ड्रिलिङ, आरा र धेरै अनुहारहरूमा ट्याप गर्दै। एक उच्च-गति HSD स्पिन्डल (12kW वा 15kW, 18000rpm सम्म) र 12-उपकरण पत्रिका र एक समर्पित आरा-ब्लेड स्टेशन (max400mm) स्वचालित उपकरण परिवर्तनहरू सक्षम गर्दछ। Siemens 828D वा OSAI 5-अक्ष नियन्त्रणले RTCP, पेंडुलम मेसिनिङ र स्वचालित उपकरण मापन प्रदान गर्दछ। मानक X-अक्ष यात्रा 6500mm छ, 9400mm सम्म एक्स्टेन्सिबल।
मुख्य विशेषताहरु
- 5-अक्ष एक साथ मेसिनिंग:X, Y, Z, A र C अक्षहरूले RTCP अन्तर्गत उपकरण टिपलाई सही रूपमा मार्गमा राख्नको लागि काम गर्छन्। एउटा सेटअप पाँचवटा अनुहार र प्रोफाइलको अन्त्यमा पुग्छ, रिफिक्स्चरिङ हटाउँदै।
- लामो प्रोफाइल क्षमता:X-अक्ष मानकको रूपमा 6500mm सम्मको यात्रा गर्दछ (7000mm वा 9400mm वैकल्पिक) रिपोजिसन नगरी पूर्ण-लम्बाइ पर्दा-भित्ता एक्सट्रुसनहरू ह्यान्डल गर्दछ।

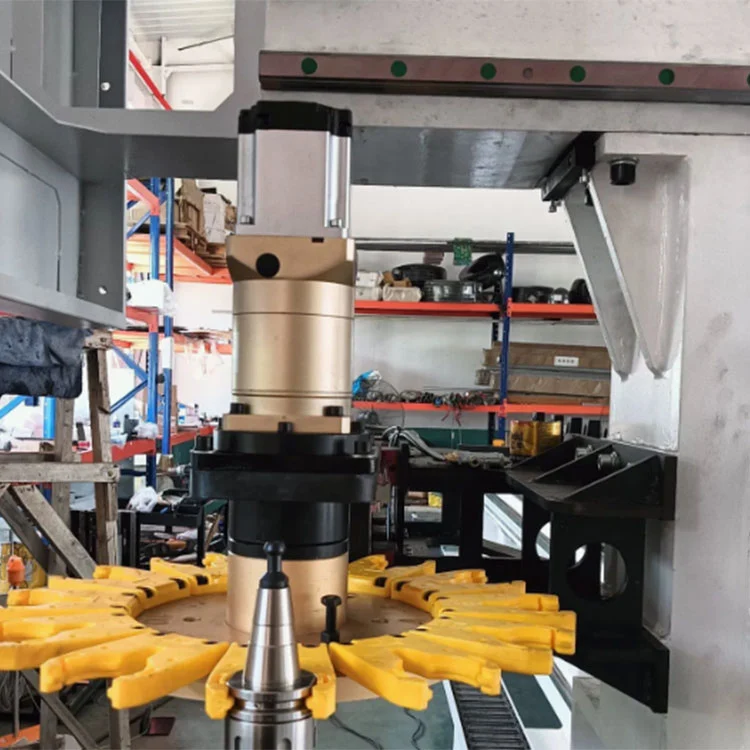

- एकीकृत कररा र मिलिंग:12 स्थानहरू र छेउछाउको आरा-ब्लेड स्टेशन (Φ400mm) भएको एउटा उपकरण पत्रिका अन्त मिलहरू, ड्रिलहरू, ट्यापहरू र एउटा कार्यक्रम भित्र काट्न र लम्बाइको लागि गोलाकार आरा बीच स्वचालित रूपमा स्विच हुन्छ।
- HSD स्पिन्डल:12kW वा 15kW एयर-कूल्ड मोटरले 0 देखि 18000rpm सम्मको गति प्रदान गर्दछ, एल्युमिनियम मिश्र र पातलो-भित्ता स्टिल प्रोफाइलहरूको लागि उपयुक्त।
- परिशुद्धता र दोहोरिने योग्यता:रैखिक गाइडहरू र सर्वो-संचालित बल स्क्रूहरूले ±0.01mm स्थिति र ±0.005mm दोहोरिने क्षमता दिन्छ, एकीकृत पर्दा भित्ताहरूमा आवश्यक कडा संयुक्त सहिष्णुताहरू पूरा गर्दछ।
- पेन्डुलम सञ्चालन:नियन्त्रणले पेन्डुलम मोडलाई समर्थन गर्दछ — एउटा वर्कपीसलाई मेसिन गर्दै गर्दा अपरेटरले अर्कोलाई अलग फिक्स्चर जोनमा लोड गर्छ, निष्क्रिय समय घटाउँछ।
प्राविधिक विनिर्देशहरू
| वस्तु | मानक मोडेल प्यारामिटर (अनुकूलन योग्य) |
| मोडेल | 5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागि |
| संरचना | गैन्ट्री बीम सार्दै, निश्चित कार्य तालिका |
| अक्ष कन्फिगरेसन | 5-अक्ष एकसाथ लिङ्केज (X/Y/Z/A/C) |
| X यात्रा (प्रोफाइल प्रशोधन लम्बाइ) | 6500mm (वैकल्पिक 7000/9400mm) |
| वाई यात्रा | 1100--1300mm |
| Z यात्रा | 400--670mm |
| अधिकतम Workpiece उचाइ | 300mm |
| स्पिन्डल पावर | 12KW / 15KW HSD उच्च गति स्पिन्डल |
| स्पिन्डल गति | 0--18000rpm |
| अधिकतम आरा ब्लेड व्यास | 400mm |
| उपकरण पत्रिका क्षमता | 12 उपकरण + 1 ब्लेड स्टेशन |
| स्थिति सटीकता | ± ०.०१ मिमी |
| दोहोर्याइएको स्थिति सटीकता | ±0.005mm |

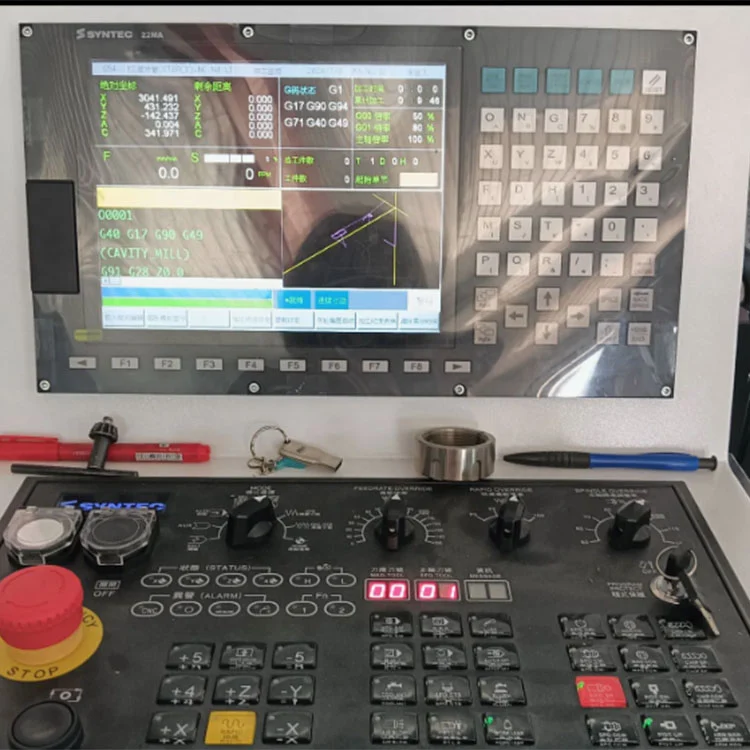

| सीएनसी प्रणाली | Siemens 828D / OSAI 5-Axis प्रणाली |
| नियन्त्रण कार्य | RTCP, पेंडुलम मेसिनिङ, स्वत: उपकरण मापन |
| मेसिनको समग्र वजन | 7000--9500KG |
| प्रमाणीकरण | CE, ISO9001 |
| भोल्टेज अनुकूलन | विभिन्न देशहरूको लागि 380V/415V/220V |
यो कसरी काम गर्दछ

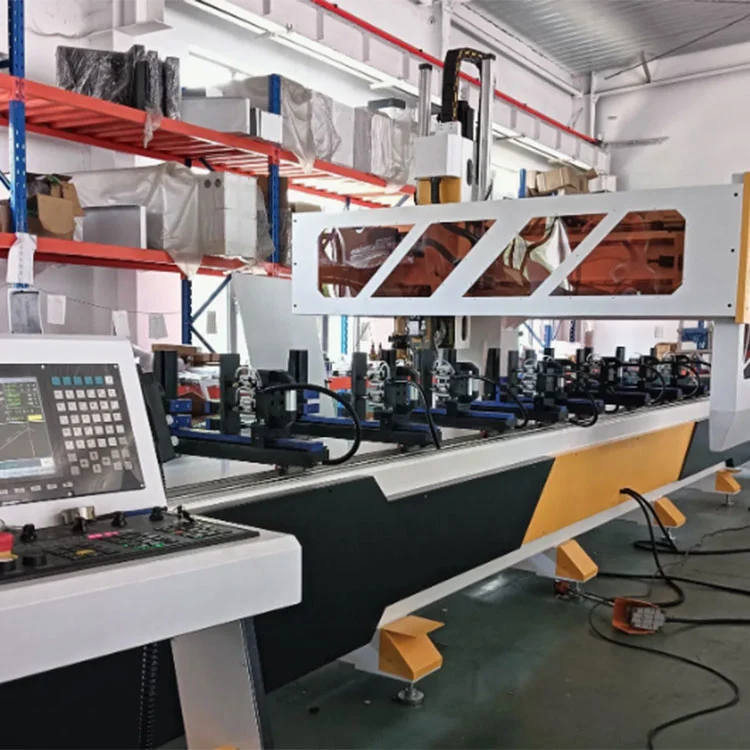

द5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिएक निश्चित worktable मा चलिरहेको ग्यान्ट्री संग सञ्चालन गर्दछ। अपरेटरले टेबलमा एल्युमिनियम एक्सट्रुजन राख्छ र वायमेटिक वा हाइड्रोलिक क्ल्याम्पिङ सक्रिय गर्दछ। एक पूर्व-लिखित G-code कार्यक्रम Siemens वा OSAI नियन्त्रण मार्फत लोड हुन्छ। ग्यान्ट्री X अक्षको साथमा पहिलो मेसिनिङ स्थितिमा सर्छ, र 5-अक्ष टाउकोले स्पिन्डललाई आवश्यक कोणमा पुर्याउँछ। RTCP ले स्वचालित रूपमा रोटरी आन्दोलनहरूमा उपकरण-लम्बाइ अफसेटहरूको लागि क्षतिपूर्ति दिन्छ, त्यसैले उपकरण टिपले प्रोग्राम गरिएको मार्गलाई सही रूपमा पछ्याउँछ। ड्रिलिंग, मिलिङ, ट्यापिङ र आरा जस्ता कार्यहरू प्रोफाइललाई अनक्लेम्प नगरी धेरै अनुहारहरूमा प्रदर्शन गरिन्छ। जब मेसिनिङ अनुक्रम एक क्षेत्रमा समाप्त हुन्छ, ग्यान्ट्री अर्कोमा जान्छ, वा मेशिन पेन्डुलम मोडमा प्रवेश गर्दछ, अपरेटरलाई समाप्त भाग अनलोड गर्न र छेउछाउको फिक्स्चरमा मेसिनिङ जारी रहँदा नयाँ लोड गर्न अनुमति दिन्छ। चिप्स एक एकीकृत कन्वेयर द्वारा हटाइन्छ।
मुख्य आवेदन दायरा
को लागि विशिष्ट अनुप्रयोगहरू5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिसमावेश:
- उच्च-वृद्धि भवन एकताबद्ध एल्युमिनियम पर्दा पर्खाल फ्रेमहरू
- लुकेको फ्रेम र एक्सपोज्ड-फ्रेम गिलास अनुहार बाहिर निकाल्ने
- पर्दा पर्खाल कुना जोइन्टहरू र विशेष आकारको अनुहार प्रोफाइलहरू
- सनरूम, स्काइलाइट, र ठूलो एल्युमिनियम विन्डो र ढोका प्रोफाइल
- पोइन्ट-समर्थित गिलास पर्दा भित्ता एल्युमिनियम समर्थन कोष्ठक
- औद्योगिक एल्युमिनियम मुखौटा र सजावटी इस्पात पर्खाल प्रोफाइल
- एयरोस्पेस लाइटवेट एल्युमिनियम प्रोफाइल (क्रस-उद्योग संगत)
उपयुक्त कच्चा माल: 6063 एल्युमिनियम मिश्र धातु, खाली एक्सट्रुसन, ठोस एल्युमिनियम, पातलो-भित्ता स्टील, PVC वास्तुकला प्रोफाइल।
FAQ
प्रश्न: आफ्नो मेसिन कसरी प्रयोग गर्ने?
A: प्रत्येक मेसिनले ढुवानी अघि कारखाना परीक्षण र समायोजनबाट गुज्र्छ। एक व्यापक भिडियो म्यानुअल र लिखित कागजात प्रदान गरिएको छ। सेटअप प्रश्नहरू र समस्या निवारणका लागि रिमोट समर्थन पनि उपलब्ध छ।
Q: वितरण समय के हो?
A: निक्षेप भुक्तानी प्राप्त गरेपछि उत्पादनले सामान्यतया 15-25 कार्य दिनहरू लिन्छ।
Q: भुक्तानी सर्तहरू के हो?
A: T/T 30% अर्डर कन्फर्मेसनमा जम्मा, ढुवानी अघि बाँकी 70% ब्यालेन्सको साथ।
Q: तपाईं कारखाना वा व्यापार कम्पनी हो?
A: Lebulang मेसिन चीनको जिनानमा यसको आफ्नै उत्पादन सुविधा भएको निर्माता हो। हामी एकल-स्टप सेवाको लागि पूरक ढोका र झ्याल उपकरणहरू पनि आपूर्ति गर्छौं।
प्रश्न: तपाईको कार्यशालामा तपाईको क्षमता कस्तो छ?
A: हाम्रो वार्षिक उत्पादन क्षमता 800 टुक्रा मेसिनरी भन्दा बढी छ।
