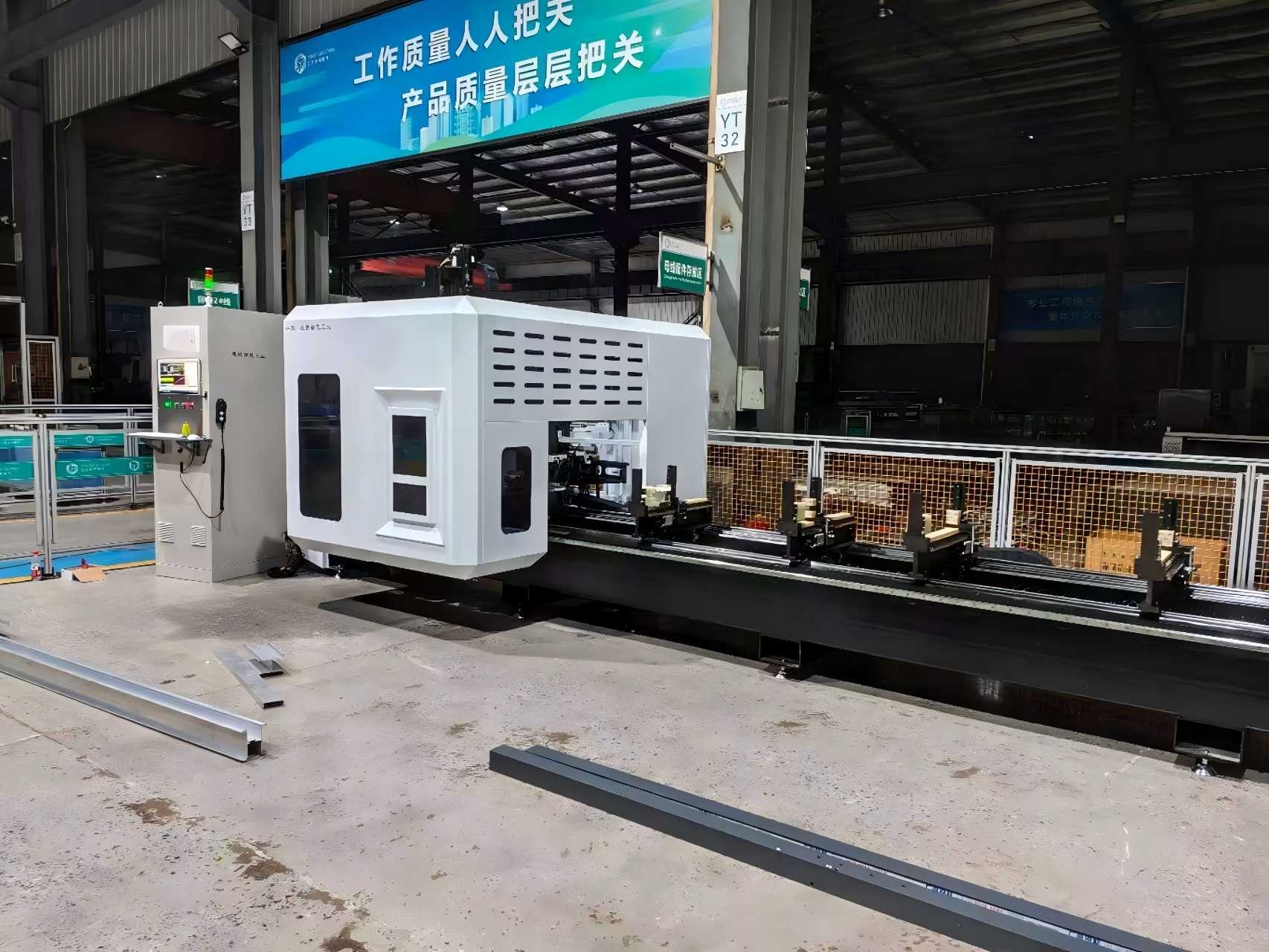

उच्च परिशुद्धता 5-अक्ष ग्यान्ट्री मेसिनिङ केन्द्र पर्दा पर्खाल अवयवहरूको लागि

उत्पादन सारांश

हाम्रो उच्च-कठोरता 5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर फर पर्दा पर्खाल प्रणालीहरू जटिल वास्तुकला डिजाइनहरूलाई सटीक अनुहार कम्पोनेन्टहरूमा रूपान्तरण गर्न इन्जिनियर गरिएको छ। A/C-axis रोटरी मिलिङसँग CAD/CAM प्रोग्रामिङलाई एकीकृत गरेर, मेसिनले ठूला-ढाँचाको एल्युमिनियम प्रोफाइलहरू, एकीकृत प्यानलहरू, र स्टिल पर्दा भित्ता फ्रेमहरू एउटै सेटअपमा प्रशोधन गर्छ। यसको भारी शुल्क ग्यान्ट्री संरचनाले दीर्घकालीन स्थिरता र ± ०.०५ मिमी स्थिति सटीकता सुनिश्चित गर्दछ, जबकि स्वचालित उपकरण परिवर्तक (एटीसी) ले निरन्तर मिलिङ, ड्रिलिंग, ट्यापिङ, र काटन सक्षम बनाउँछ। आधुनिक अनुहार निर्माणको लागि डिजाइन गरिएको, यसले दोहोरिने क्ल्याम्पिङ हटाउँछ, श्रम लागत घटाउँछ, र जटिल ज्यामितिहरूको लागि उच्च सतह गुणस्तर प्रदान गर्दछ।

मुख्य विशेषताहरु

•


  जटिल अनुहार ज्यामितिहरू र 3D रूपरेखाहरूको लागि 5-अक्ष एकसाथ मेसिनिङ

  उच्च कठोरता र कम्पन डम्पिङको लागि भारी शुल्क ग्यान्ट्री संरचना

  ठूलो ढाँचा मेसिनिंग क्षेत्र ठूलो पर्दा पर्खाल प्यानल समर्थन

  उच्च-गति इलेक्ट्रो-स्पिन्डल एल्युमिनियम र स्टील प्रोफाइलहरूको लागि अनुकूलित

  अटोमेटिक टुल चेन्जर (ATC) निरन्तर मेसिनिङका लागि

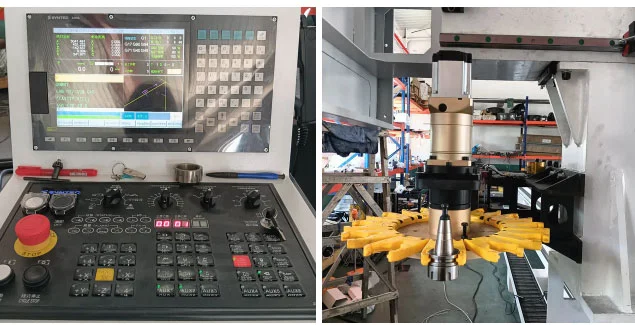

  उन्नत CNC नियन्त्रण प्रणाली मुख्यधारा CAD/CAM सफ्टवेयर संग उपयुक्त

  एकताबद्ध र मोड्युलर पर्दा पर्खाल उत्पादनको लागि अनुकूलन योग्य कन्फिगरेसन

  CE विश्वव्यापी बिक्री पछि समर्थन संग प्रमाणित




प्राविधिक विनिर्देशहरू

यो कसरी काम गर्दछ

। CAD / CAM प्रोग्रामिङ

आर्किटेक्चरल पर्दा भित्ता डिजाइनहरू CAD सफ्टवेयरमा सिर्जना गरिन्छ र CAM मार्फत CNC टूलपाथहरूमा रूपान्तरण गरिन्छ। प्रणालीले जटिल अनुहार ज्यामितिहरूको लागि इष्टतम काट्ने कोणहरू, उपकरण प्रक्षेपहरू, र मेसिनिङ अनुक्रमहरू गणना गर्दछ।

2. Workpiece clamping

लामो एल्युमिनियम वा स्टिल पर्दा भित्ता प्रोफाइलहरू, साथै ठूलो आकारको अनुहार प्यानलहरू, अनुकूली वायवीय क्ल्याम्पहरू प्रयोग गरेर सीएनसी-नियन्त्रित कार्यटेबलमा सुरक्षित रूपमा फिक्स गरिन्छन् जसले मेसिनिंग क्षेत्रहरूलाई जोगाउँछ र विकृतिलाई रोक्छ।

3. ग्यान्ट्री आन्दोलन (X / Y / Z अक्षहरू)

ब्रिज-प्रकारको ग्यान्ट्री X-अक्ष (लम्बाइ) सँगसँगै सर्छ, जबकि मेसिनिङ टाउको Y-अक्ष (चौडाइ) र Z-अक्ष (उचाइ) मा यात्रा गर्दछ। यो ठूलो-ढाँचा यात्रा दायराले पूर्ण आकारको पर्दा पर्खाल घटकहरूको निर्बाध मेसिनिङलाई समर्थन गर्दछ।

4. 5-अक्ष एकसाथ मेसिनिङ (A / C अक्षहरू)

रैखिक गतिको अतिरिक्त, स्पिन्डल टाउको A-अक्ष मार्फत झुक्छ र C-अक्ष मार्फत घुमाउँछ, जसले कम्पाउन्ड-एंगल मिलिङ, ड्रेनेज ग्रूभ मेसिनिङ, र वर्कपीसलाई अनक्ल्याम्प नगरी 3D कन्टूर काट्न अनुमति दिन्छ।

5. स्वचालित उपकरण परिवर्तन (ATC)

ड्रिलहरू, अन्त मिलहरू, ट्यापहरू, र आरा ब्लेडहरू उपकरण पत्रिकामा भण्डारण गरिएका छन्। एटीसीले चक्रको दौडान स्वचालित रूपमा उपकरणहरू बदल्छ, एक अपरेशनमा पर्दा भित्ता मुलियनहरू, ट्रान्समहरू र प्यानलहरूको पूर्ण मेसिनिङ सक्षम पार्दै।

6. सटीक आउटपुट

इन-प्रक्रिया मापन र वास्तविक-समय क्षतिपूर्तिले आयामी शुद्धता सुनिश्चित गर्दछ। पर्दा पर्खालका टुक्राहरू सफा किनाराहरू, सटीक प्वाल स्थितिहरू, र जटिल 3D प्रोफाइलहरू सहित, असेंबलीका लागि तयार छन्।

प्रक्रिया प्रवाह:

CAD मोडेल → CAM टूलपाथ → क्ल्याम्पिङ → X/Y/Z ग्यान्ट्री मोशन → A/C एक्सिस टिल्टिङ → मिलिङ / ड्रिलिङ / ट्यापिङ → पर्दा पर्खाल कम्पोनेन्ट समाप्त

मुख्य आवेदन दायरा

को लागि विशिष्ट अनुप्रयोगहरू5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिसमावेश:

1. अग्लो भवन एकाइकृत एल्युमिनियम पर्दा पर्खाल फ्रेमहरू
2. लुकेको फ्रेम र एक्सपोज्ड-फ्रेम गिलास अनुहार बाहिर निकाल्ने
3. पर्दा पर्खाल कुना जोइन्टहरू र विशेष आकारको अनुहार प्रोफाइलहरू
4. सनरूम, स्काइलाइट, र ठूलो एल्युमिनियम विन्डो र ढोका प्रोफाइल
5. पोइन्ट-समर्थित गिलास पर्दा भित्ता एल्युमिनियम समर्थन कोष्ठक
6. औद्योगिक एल्युमिनियम मुखौटा र सजावटी इस्पात पर्खाल प्रोफाइल
7. एयरोस्पेस लाइटवेट एल्युमिनियम प्रोफाइल (क्रस-उद्योग संगत)

उपयुक्त कच्चा माल: 6063 एल्युमिनियम मिश्र धातु, खाली एक्सट्रुसन, ठोस एल्युमिनियम, पातलो-भित्ता स्टील, PVC वास्तुकला प्रोफाइल।

बारम्बार सोधिने प्रश्नहरू

1. यो मेसिनले कुन सामग्रीलाई प्रक्रिया गर्न सक्छ?

यो एल्युमिनियम पर्दा भित्ता प्रोफाइलहरूको लागि अनुकूलित छ र यसले इस्पात र समग्र मुखौटा सामग्रीहरूलाई समर्थन गर्दछ।

२. के यो मेसिन एकताबद्ध पर्दा पर्खालहरूको लागि उपयुक्त छ?

हो। ठूलो ग्यान्ट्री स्प्यान र 5-अक्ष क्षमताले यसलाई एकीकृत र मोड्युलर अनुहार प्रणालीहरूको लागि आदर्श बनाउँछ।

3. मेसिनिंग क्षेत्र अनुकूलित गर्न सकिन्छ?

हो। X / Y / Z यात्रा र ग्यान्ट्री चौडाइ परियोजना आवश्यकताहरु अनुसार अनुकूलित गर्न सकिन्छ।

4. कुन नियन्त्रण प्रणालीहरू समर्थित छन्?

मानक विकल्पहरूमा Siemens, Fanuc, र OSAI, सबै मुख्यधारा CAD/CAM सफ्टवेयरसँग मिल्दो छन्।

5. के मेसिनले स्वचालित उत्पादन लाइनहरूलाई समर्थन गर्दछ?

हो। यसलाई निरन्तर उत्पादनको लागि स्वचालित लोडिङ र अनलोडिङ प्रणालीसँग एकीकृत गर्न सकिन्छ।

किन यो मेसिन छान्नुहोस्

एकल-सेटअप दक्षता - दोहोर्याइएको क्ल्याम्पिङ छैन, कम कोण त्रुटिहरू

वास्तु मानकहरूका लागि शुद्धता - दृश्यात्मक अनुहार सतहहरूको लागि ± ०.०५ मिमी शुद्धता

स्केलेबल उत्पादन - दुबै सानो-ब्याच अनुकूलन र ठूलो उत्पादनको लागि उपयुक्त

ग्लोबल कम्प्लायन्स - सीई प्रमाणित र अन्तर्राष्ट्रिय परियोजनाहरूको लागि ईन्जिनियर गरिएको
