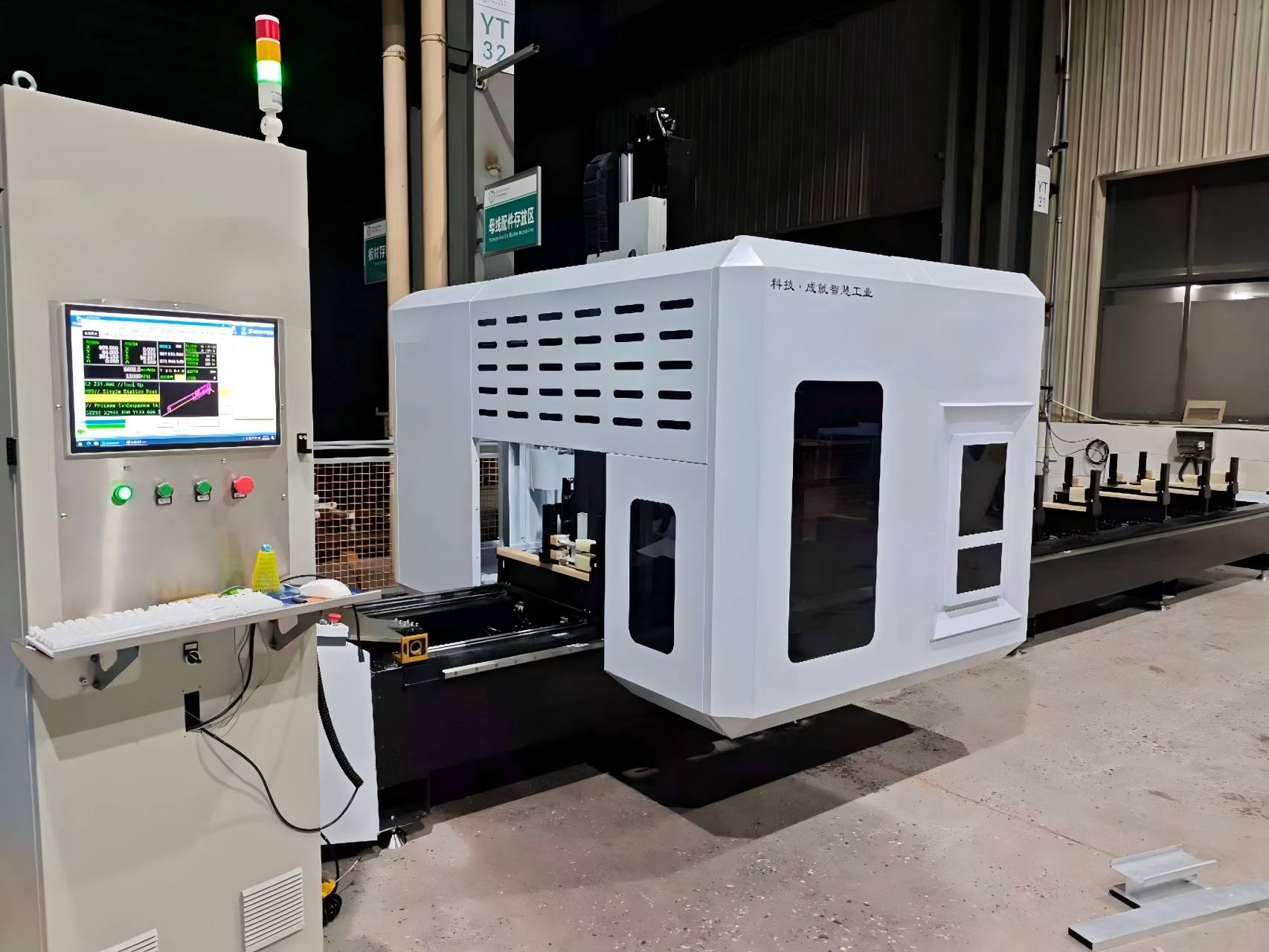

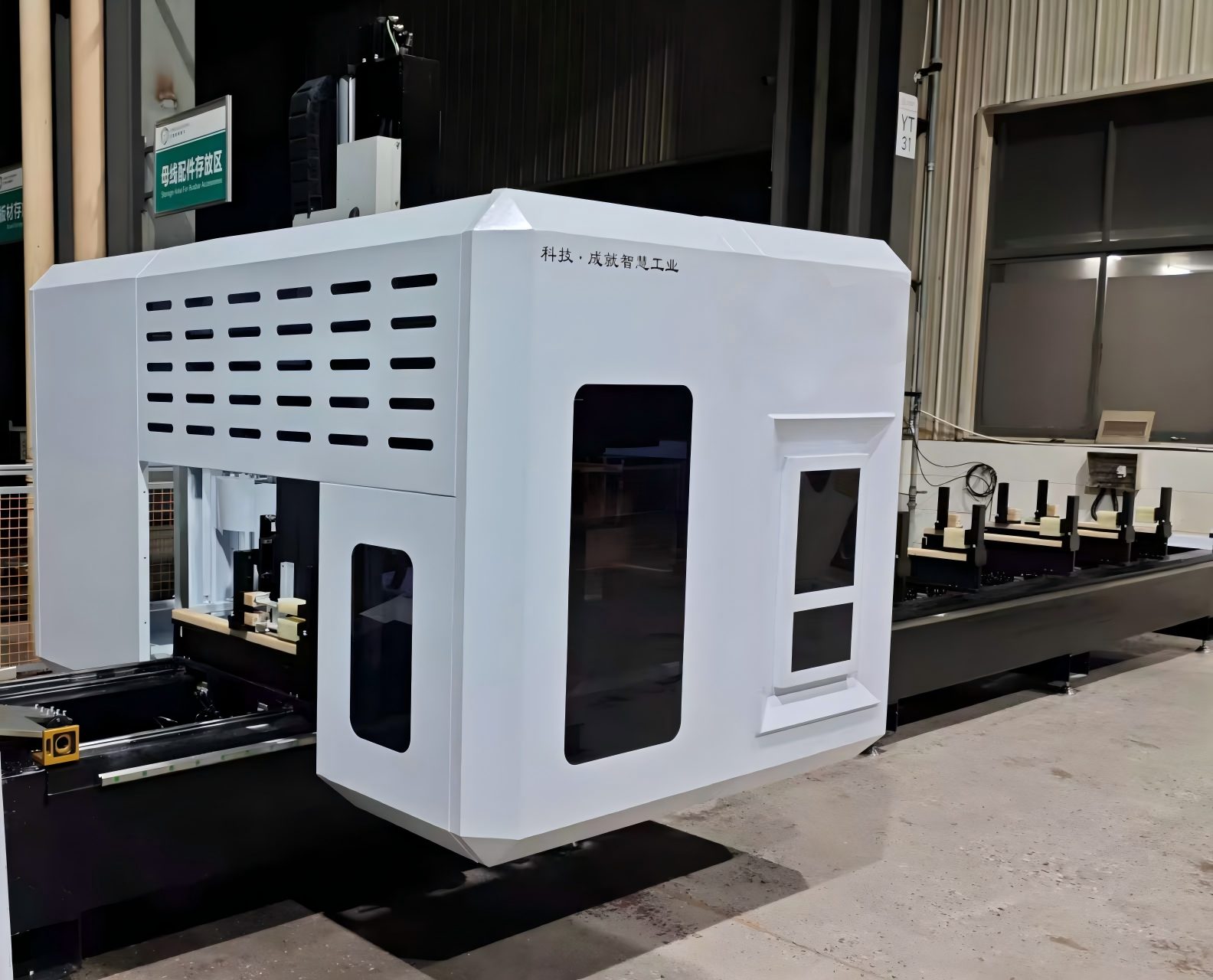

पर्दा पर्खाल प्रोफाइलहरूको लागि उच्च-कठोरता 5-अक्ष ग्यान्ट्री मेसिनिङ केन्द्र

हाम्रो उच्च-कठोरता 5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर वास्तुकला पर्दा पर्खाल र अनुहार उद्योगको लागि उद्देश्य-निर्मित छ। यसले ठूलो-ढाँचाको एल्युमिनियम प्रोफाइलहरू, एकताबद्ध पर्दा भित्ता प्यानलहरू, र ± ०.०५ मिमी स्थिति सटीकताको साथ जटिल ज्यामितिहरू मेसिनिङमा उत्कृष्ट छ। उच्च-गति मिलिङ, ड्रिलिंग, ट्यापिङ, र काटनको लागि डिजाइन गरिएको, यसले उत्कृष्ट सतहको गुणस्तर सुनिश्चित गर्दै निर्माण कार्य क्षमतामा उल्लेखनीय सुधार गर्छ। CE व्यापक बिक्री पछि समर्थन संग प्रमाणित।

मुख्य विशेषताहरु

• 5-Axis Simultaneous Machining - जटिल अनुहार ज्यामिति र 3D रूपरेखाहरूको लागि आदर्श।

  हेवी-ड्युटी ग्यान्ट्री संरचना - उच्च कठोरता र दीर्घकालीन शुद्धताको लागि उत्कृष्ट कम्पन डम्पिङ।

  ठूलो ढाँचा मेसिनिङ क्षेत्र - ठूलो पर्दा पर्खाल प्यानल, mullions, र transoms समर्थन गर्दछ।

  हाई-स्पीड स्पिन्डल - एल्युमिनियम र स्टील प्रोफाइल मेसिनिंगको लागि अनुकूलित।

  स्वचालित उपकरण परिवर्तक (ATC) - डाउनटाइम घटाउँछ र उत्पादकता सुधार गर्दछ।

  प्रयोगकर्ता-अनुकूल CNC प्रणाली - मुख्यधारा CAD/CAM सफ्टवेयर संग उपयुक्त।

  अनुकूलन योग्य कन्फिगरेसन - ग्लोबल ठेकेदारहरूको लागि OEM / ODM समाधानहरू उपलब्ध छन्।




प्राविधिक विनिर्देशहरू

यो कसरी काम गर्दछ

द5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिएक निश्चित worktable मा चलिरहेको ग्यान्ट्री संग सञ्चालन गर्दछ। अपरेटरले टेबलमा एल्युमिनियम एक्सट्रुजन राख्छ र वायमेटिक वा हाइड्रोलिक क्ल्याम्पिङ सक्रिय गर्दछ। एक पूर्व-लिखित G-code कार्यक्रम Siemens वा OSAI नियन्त्रण मार्फत लोड हुन्छ। ग्यान्ट्री X अक्षको साथमा पहिलो मेसिनिङ स्थितिमा सर्छ, र 5-अक्ष टाउकोले स्पिन्डललाई आवश्यक कोणमा पुर्‍याउँछ। RTCP ले स्वचालित रूपमा रोटरी आन्दोलनहरूमा उपकरण-लम्बाइ अफसेटहरूको लागि क्षतिपूर्ति दिन्छ, त्यसैले उपकरण टिपले प्रोग्राम गरिएको मार्गलाई सही रूपमा पछ्याउँछ। ड्रिलिंग, मिलिङ, ट्यापिङ र आरा जस्ता कार्यहरू प्रोफाइललाई अनक्ल्याम्प नगरी धेरै अनुहारहरूमा प्रदर्शन गरिन्छ। जब मेसिनिङ अनुक्रम एक जोनमा समाप्त हुन्छ, ग्यान्ट्री अर्कोमा जान्छ, वा मेशिन पेन्डुलम मोडमा प्रवेश गर्दछ, अपरेटरलाई समाप्त भाग अनलोड गर्न र छेउछाउको फिक्स्चरमा मेसिनिङ जारी रहँदा नयाँ लोड गर्न अनुमति दिन्छ। चिप्स एक एकीकृत कन्वेयर द्वारा हटाइन्छ।

मुख्य आवेदन दायरा

को लागि विशिष्ट अनुप्रयोगहरू5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिसमावेश:

1. अग्लो भवन एकाइकृत एल्युमिनियम पर्दा पर्खाल फ्रेमहरू
2. लुकेको फ्रेम र एक्सपोज्ड-फ्रेम गिलास अनुहार बाहिर निकाल्ने
3. पर्दा पर्खाल कुना जोइन्टहरू र विशेष आकारको अनुहार प्रोफाइलहरू
4. सनरूम, स्काइलाइट, र ठूलो एल्युमिनियम विन्डो र ढोका प्रोफाइल
5. पोइन्ट-समर्थित गिलास पर्दा भित्ता एल्युमिनियम समर्थन कोष्ठक
6. औद्योगिक एल्युमिनियम मुखौटा र सजावटी इस्पात पर्खाल प्रोफाइल
7. एयरोस्पेस लाइटवेट एल्युमिनियम प्रोफाइल (क्रस-उद्योग संगत)

उपयुक्त कच्चा माल: 6063 एल्युमिनियम मिश्र धातु, खाली एक्सट्रुसन, ठोस एल्युमिनियम, पातलो-भित्ता स्टील, PVC वास्तुकला प्रोफाइल।

बारम्बार सोधिने प्रश्नहरू

1. यो मेसिनले कुन सामग्रीलाई प्रक्रिया गर्न सक्छ?

यो एल्युमिनियम पर्दा भित्ता प्रोफाइलहरूको लागि अनुकूलित छ र यसले इस्पात र समग्र मुखौटा सामग्रीहरूलाई समर्थन गर्दछ।

२. के यो मेसिन एकताबद्ध पर्दा पर्खालहरूको लागि उपयुक्त छ?

हो। ठूलो ग्यान्ट्री स्प्यान र 5-अक्ष क्षमताले यसलाई एकीकृत र मोड्युलर अनुहार प्रणालीहरूको लागि आदर्श बनाउँछ।

3. मेसिनिंग क्षेत्र अनुकूलित गर्न सकिन्छ?

बिल्कुल। X / Y / Z यात्रा र ग्यान्ट्री चौडाइ परियोजना आवश्यकताहरु अनुसार अनुकूलित गर्न सकिन्छ।

4. कुन नियन्त्रण प्रणालीहरू समर्थित छन्?

मानक विकल्पहरूमा Siemens, Fanuc, र OSAI, सबै मुख्यधारा CAD/CAM सफ्टवेयरसँग मिल्दो छन्।

5. के मेसिनले स्वचालित उत्पादन लाइनहरूलाई समर्थन गर्दछ?

हो। यसलाई निरन्तर उत्पादनको लागि स्वचालित लोडिङ र अनलोडिङ प्रणालीसँग एकीकृत गर्न सकिन्छ।
