पर्दा पर्खाल निर्माणको लागि उच्च-गति 5-अक्ष ग्यान्ट्री मेसिनिङ केन्द्र

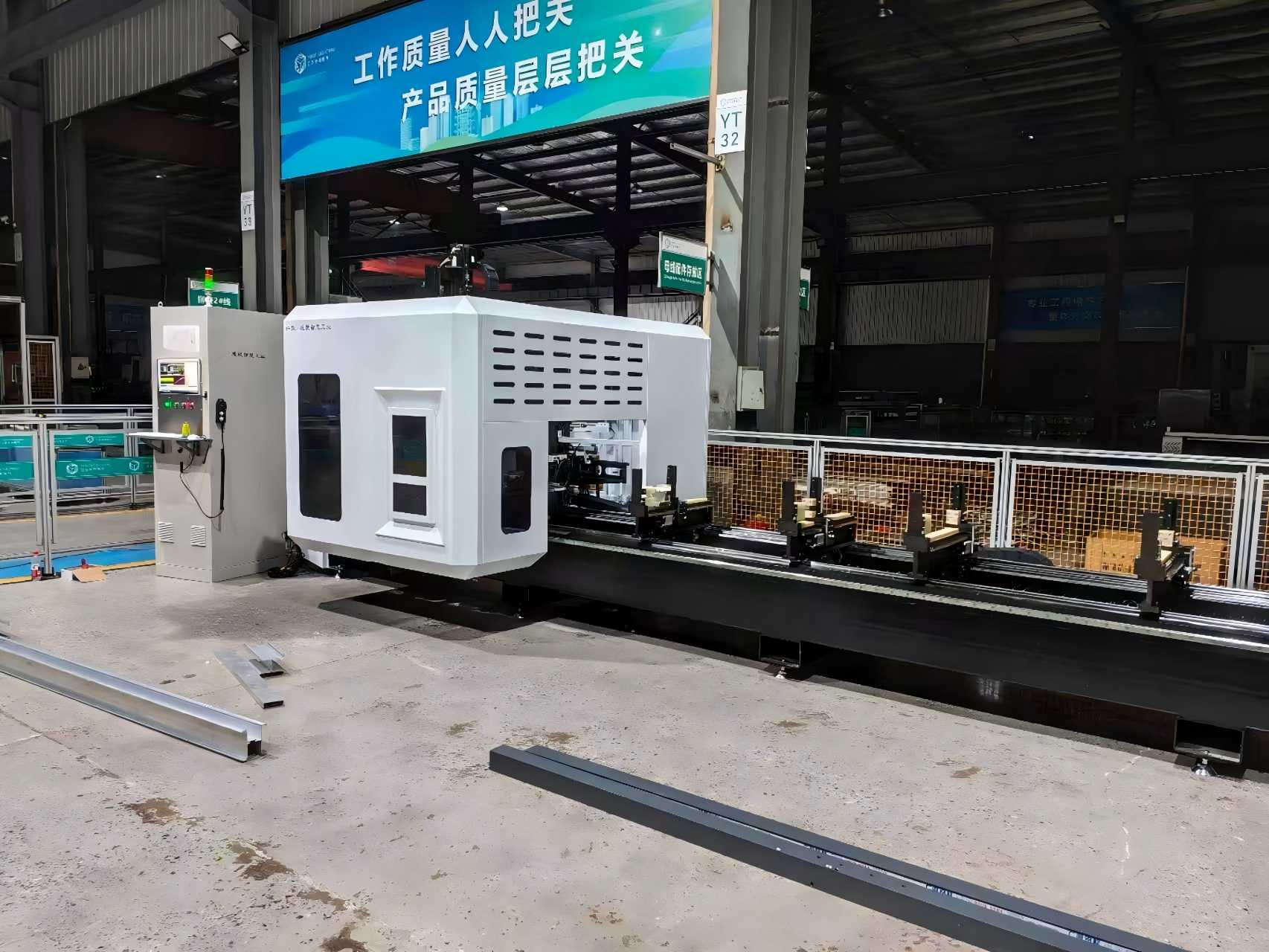

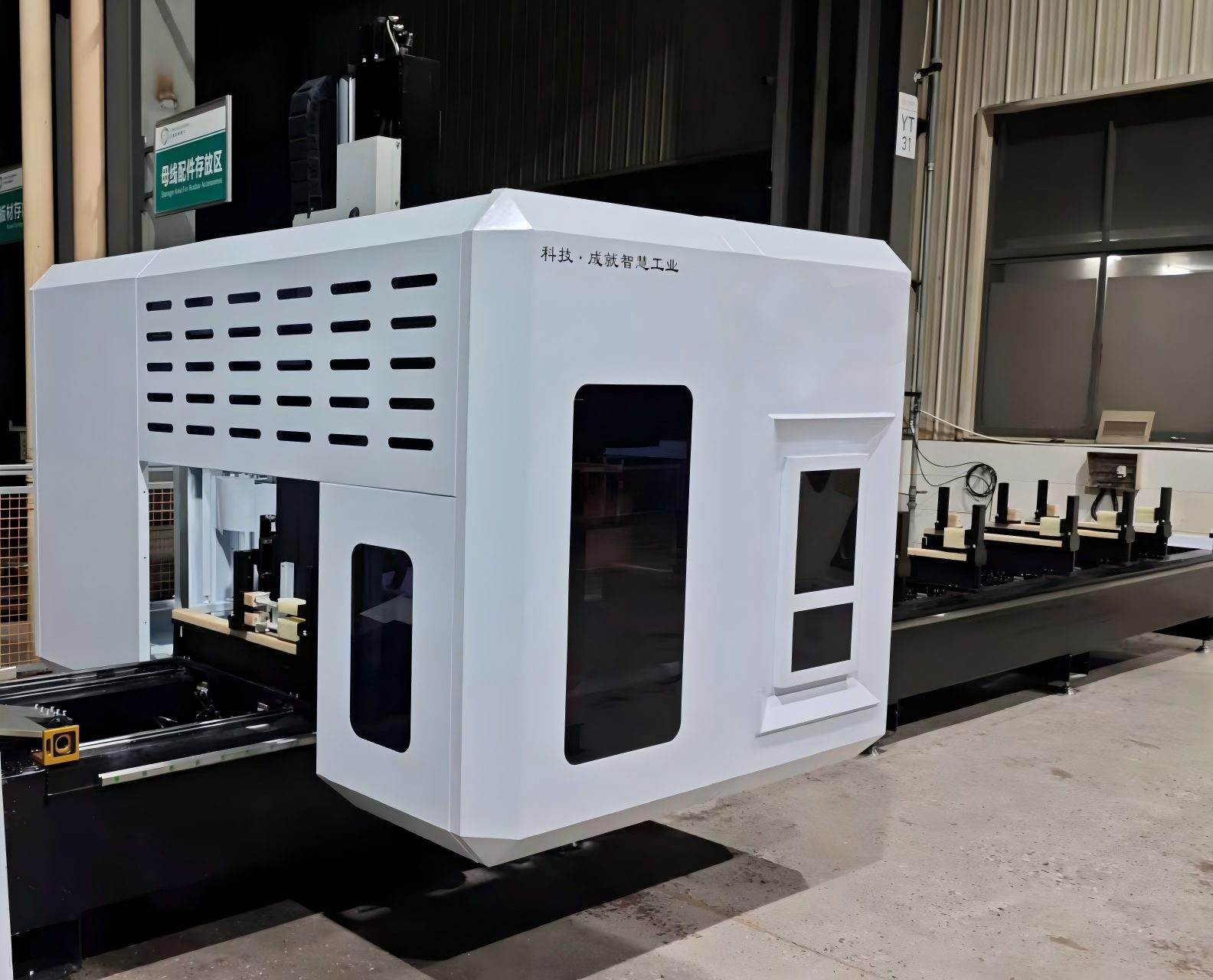

हाम्रो उच्च-कठोरता 5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर वास्तुकला पर्दा पर्खाल र अनुहार उद्योगको लागि उद्देश्य-निर्मित छ। यसले ठूलो-ढाँचाको एल्युमिनियम प्रोफाइलहरू, एकताबद्ध पर्दा भित्ता प्यानलहरू, र ± ०.०५ मिमी स्थिति सटीकताको साथ जटिल ज्यामितिहरू मेसिनिङमा उत्कृष्ट छ। उच्च-गति मिलिङ, ड्रिलिंग, ट्यापिङ, र काटनको लागि डिजाइन गरिएको, यसले उत्कृष्ट सतहको गुणस्तर सुनिश्चित गर्दै निर्माण कार्य क्षमतामा उल्लेखनीय सुधार गर्छ। CE व्यापक बिक्री पछि समर्थन संग प्रमाणित।

मुख्य विशेषताहरु

• 5-Axis Simultaneous Machining - जटिल अनुहार ज्यामिति र 3D रूपरेखाहरूको लागि आदर्श।

  हेवी-ड्युटी ग्यान्ट्री संरचना - उच्च कठोरता र दीर्घकालीन शुद्धताको लागि उत्कृष्ट कम्पन डम्पिङ।

  ठूलो ढाँचा मेसिनिङ क्षेत्र - ठूलो पर्दा पर्खाल प्यानल, mullions, र transoms समर्थन गर्दछ।

  हाई-स्पीड स्पिन्डल - एल्युमिनियम र स्टील प्रोफाइल मेसिनिंगको लागि अनुकूलित।

  स्वचालित उपकरण परिवर्तक (ATC) - डाउनटाइम घटाउँछ र उत्पादकता सुधार गर्दछ।

  प्रयोगकर्ता-अनुकूल CNC प्रणाली - मुख्यधारा CAD/CAM सफ्टवेयर संग उपयुक्त।

  अनुकूलन योग्य कन्फिगरेसन - ग्लोबल ठेकेदारहरूको लागि OEM / ODM समाधानहरू उपलब्ध छन्।




प्राविधिक विनिर्देशहरू

यो कसरी काम गर्दछ

CAD / CAM इनपुट

पर्दा भित्ता प्यानल वा एल्युमिनियम प्रोफाइल पहिलो पटक CAD (LogiKal, SchüCal, SolidWorks, आदि) मा मोडेल गरिएको छ।

CAM सफ्टवेयरले थ्रीडी मोडेललाई टुलपाथ र G-कोडमा रूपान्तरण गर्छ, जसमा काट्ने कोण, फिड दरहरू, स्पिन्डल गति, र उपकरण परिवर्तन अनुक्रम समावेश छ।

2. workpiece क्ल्याम्प

लामो आल्मुनियम/स्टील पर्दा भित्ता प्रोफाइल वा ठूला अनुहार प्यानलहरू सीएनसी-नियन्त्रित चल क्ल्याम्पहरू प्रयोग गरेर मेसिनको बेडमा फिक्स गरिन्छ।

टकरावबाट बच्न र विरूपण बिना भाग होल्ड गर्न क्ल्याम्पहरू स्वत: स्थिति।

3. ग्यान्ट्री संरचना X / Y मा सर्छ

मेसिनले पुल-प्रकारको ग्यान्ट्री प्रयोग गर्दछ:

X-axis = ग्यान्ट्री प्रोफाइल/प्यानलको लम्बाइसँगै सर्छ

Y-axis = मेसिनिङ टाउको चौडाइमा सर्छ

Z-axis = स्पिन्डल माथि/तल सर्छ

यसले ठूलो पर्दा पर्खाल भागहरूको लागि ठूलो, खुला कार्य क्षेत्र दिन्छ।

4. दुई रोटरी अक्षहरू स्पिन्डललाई झुकाउँछन्

X/Y/Z को अतिरिक्त, मेसिनसँग छ:

A-axis = X को वरिपरि झुकाउनुहोस्

C-axis = Z को वरिपरि घुमाउनुहोस्

(वा B/C हेड डिजाइन मा निर्भर गर्दछ)

त्यसैले स्पिन्डलले कम्पाउन्ड माइटरहरू, एङ्गल ड्रेनेज होलहरू, थ्रीडी अनुहारको रूपरेखाहरू, र साइड सुविधाहरू भागलाई अनक्ल्याम्प नगरी काट्न सक्छ।

5. 5-अक्ष एक साथ काट्ने

सीएनसी नियन्त्रकले रेखीय + रोटरी अक्षहरू सँगै ड्राइभ गर्दछ।

उपकरण सतहको सबैभन्दा राम्रो कोणमा रहन्छ → सहज समाप्त, कम बकबक, कुनै रि-फिक्स्चरिंग छैन।

एक सेटअपमा सामान्य कार्यहरू:

मिलिङ अन्त्य गर्नुहोस्

ड्रिलिंग / ट्यापिङ

ग्रूभिङ

मिटर काट्ने

ब्लेड काटिएको देखियो

जटिल अनुहारका लागि थ्रीडी कन्टूर मिलिङ

6. स्वचालित उपकरण परिवर्तन

उपकरणहरू म्यागजिनमा भण्डारण गरिएका छन् (अभ्यासहरू, अन्त्य मिलहरू, ट्यापहरू, आरा ब्लेडहरू)।

ATC ले कार्यक्रमको बखत स्वचालित रूपमा उपकरणहरू बदल्छ, त्यसैले एक पर्दा भित्ता प्रोफाइल अपरेटरको हस्तक्षेप बिना पूर्ण रूपमा मेसिन गर्न सकिन्छ।

7. इन-प्रक्रिया जाँच र आउटपुट

प्रोब/इन्कोडरहरूले स्थिति र उपकरण अवस्था जाँच गर्दछ।

CNC ले वास्तविक समयमा विचलनको लागि क्षतिपूर्ति दिन्छ।

नतिजा: पर्दा पर्खाल मुलियन, ट्रान्सम, वा सही प्वालहरू, ग्रूभहरू, र जटिल कोणहरू भएको अनुहार प्यानल - संयोजनको लागि तयार छ।

मुख्य आवेदन दायरा

को लागि विशिष्ट अनुप्रयोगहरू5-अक्ष ग्यान्ट्री मेसिनिङ सेन्टर पर्दा पर्खालको लागिसमावेश:

1. अग्लो भवन एकाइकृत एल्युमिनियम पर्दा पर्खाल फ्रेमहरू
2. लुकेको फ्रेम र एक्सपोज्ड-फ्रेम गिलास अनुहार बाहिर निकाल्ने
3. पर्दा पर्खाल कुना जोइन्टहरू र विशेष आकारको अनुहार प्रोफाइलहरू
4. सनरूम, स्काइलाइट, र ठूलो एल्युमिनियम विन्डो र ढोका प्रोफाइल
5. पोइन्ट-समर्थित गिलास पर्दा भित्ता एल्युमिनियम समर्थन कोष्ठक
6. औद्योगिक एल्युमिनियम मुखौटा र सजावटी इस्पात पर्खाल प्रोफाइल
7. एयरोस्पेस लाइटवेट एल्युमिनियम प्रोफाइल (क्रस-उद्योग संगत)

उपयुक्त कच्चा माल: 6063 एल्युमिनियम मिश्र धातु, खाली एक्सट्रुसन, ठोस एल्युमिनियम, पातलो-भित्ता स्टील, PVC वास्तुकला प्रोफाइल।

आवेदन परिदृश्यहरू

एकीकृत पर्दा पर्खाल उत्पादन

वास्तुकला अनुहार प्यानलहरू

एल्युमिनियम Mullions र Transoms

जटिल पर्दा पर्खाल ज्यामिति

ग्लास पर्दा भित्ता ग्रूभ मेसिनिंग

इस्पात पर्दा पर्खाल संरचनात्मक फ्रेमहरू
